电器安装工艺流程图

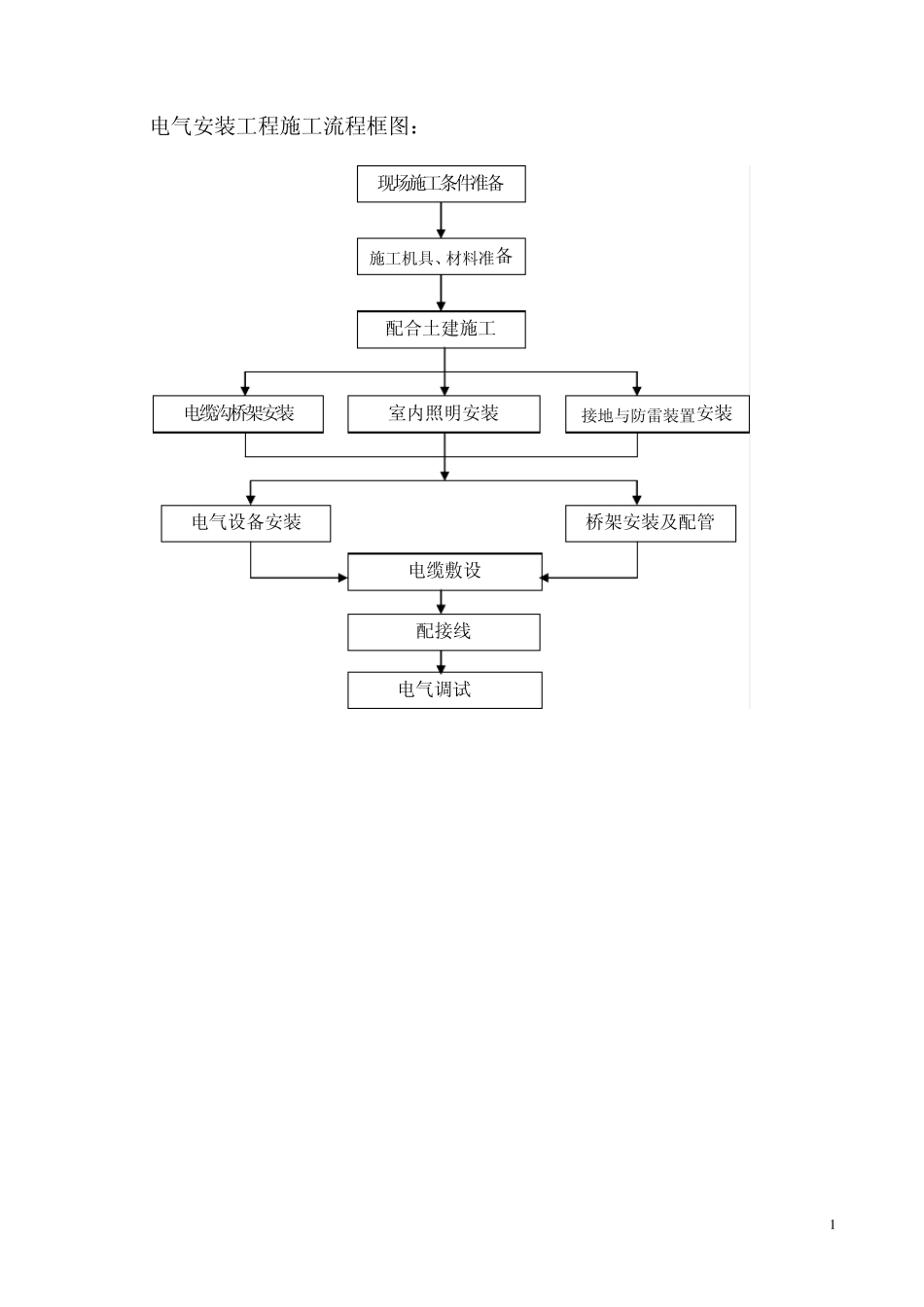

电器安装工艺流程图_第1页
1/7
电器安装工艺流程图_第2页
2/7

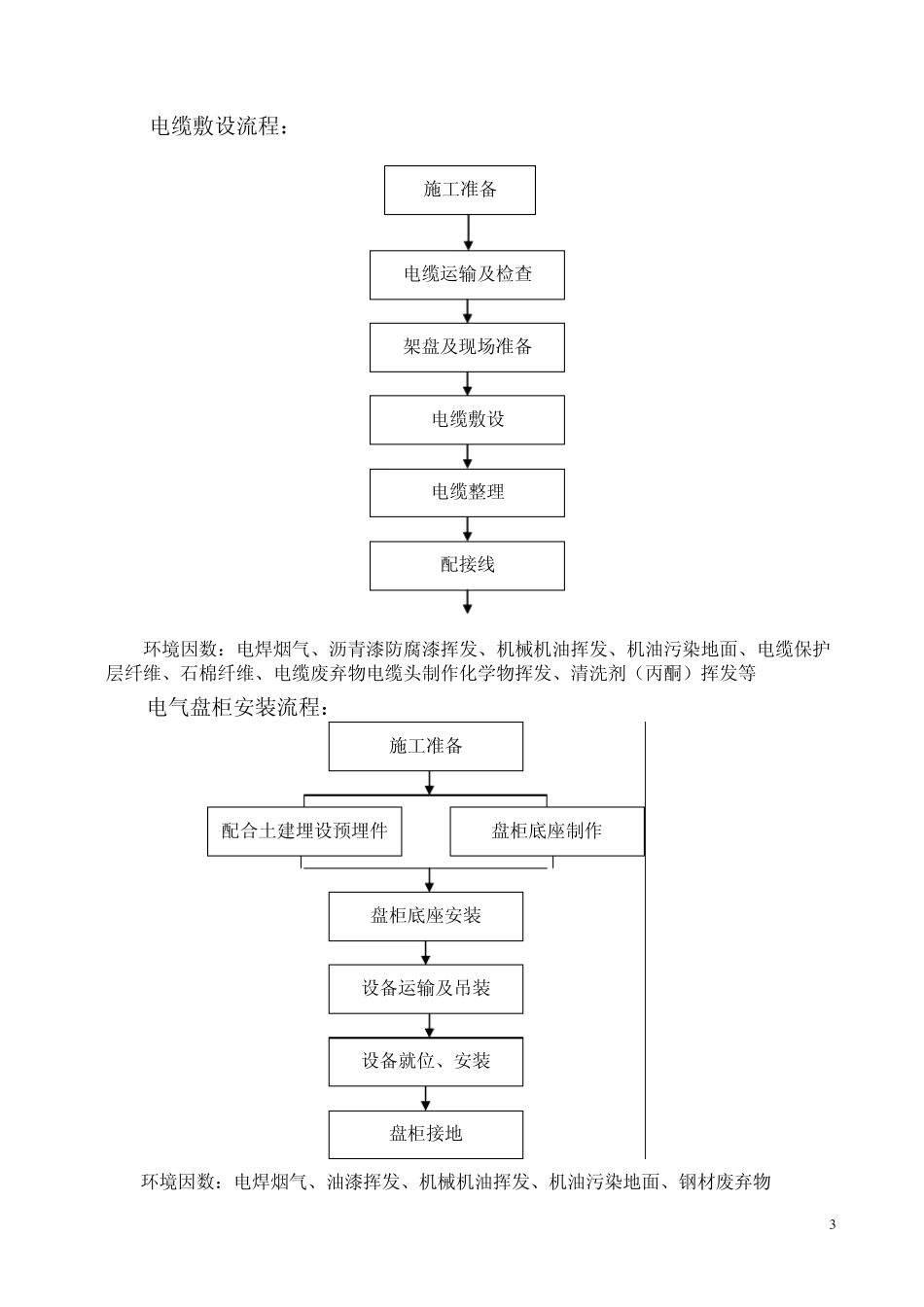

电器安装工艺流程图_第3页
3/7
1 电气安装工程施工流程框图: 电缆敷设 配接线 配合土建施工 施工机具、材料准备 现场施工条件准备 电气设备安装 室内照明安装 桥架安装及配管 接地与防雷装置安装 电气调试 电缆沟桥架安装 2 桥架安装安装工艺流程: 环境因数:电焊烟气、油漆挥发、废桥架附件等 配管安装流程: 环境因数:电焊烟气、油漆挥发、机械机油挥发、机油污染地面、废管等 现场安装位置确定 施工准备 桥架运输及检查 立柱安装 横臂安装 桥架安装 电缆敷设后安装盖板 配管定位 施工准备 钢管加工 支架安装 配管安装 补刷油漆 管口封闭 配管支架加工 3 电缆敷设流程: 环境因数:电焊烟气、沥青漆防腐漆挥发、机械机油挥发、机油污染地面、电缆保护层纤维、石棉纤维、电缆废弃物电缆头制作化学物挥发、清洗剂(丙酮)挥发等 电气盘柜安装流程: 环境因数:电焊烟气、油漆挥发、机械机油挥发、机油污染地面、钢材废弃物 电缆运输及检查 电缆整理 电缆敷设 架盘及现场准备 配接线 施工准备 配合土建埋设预埋件 设备就位、安装 盘柜底座安装 设备运输及吊装 盘柜接地 盘柜底座制作 施工准备 4 变压器安装流程: 环境因数:绝缘油挥发、油污染地面 封闭母线安装流程: 硬母线安装流程: 安 装 准 备 变压器室检查 附 件 安 装 本 体 安 装 设备清点检查 变压器运输 注 油 试 验 受 电 抽 芯 检 查 封闭母线运输及检查 外壳接地 安装位置确定 母线支架安装 母线安装及绝缘检查 施工准备 支架及绝缘件安装 母线加工 5 环境因数:电焊铜有害烟雾 热缩头制作安装流程: 环境因数:电缆保护层纤维、电缆废弃物、电缆头制作化学物挥发、清洗剂(丙酮)挥发等 电机安装环境因数:油污染、加工废弃物 绝缘检查 母线安装 高压电缆整理 尺寸测量 打磨并清洗 电缆剥离 热塑 穿入热塑管 焊接地线 缠绕相色带 压接线端子 电缆头固定 缠绕 RRY 密封带 电缆核对 6 大型电机安装工艺流程: 施工准备及垫铁加工 基础验收 定子安装 转子一次定芯 轴承座安装 电机底板安装 垫铁安装 电机检查及运输 转子穿芯 空气间隙调整及轴各部间隙测量 二次定芯 二次浇灌 辅助设备安装 励磁机安装 基础处理 交调试 7 起重机电气设备安装工艺流程: 环境因数:1 、电焊有害烟雾烟 2 、防腐漆、沥青漆、红丹漆等有害气挥发 3 、机械机油、变压器绝缘油等油污染 4 ...
