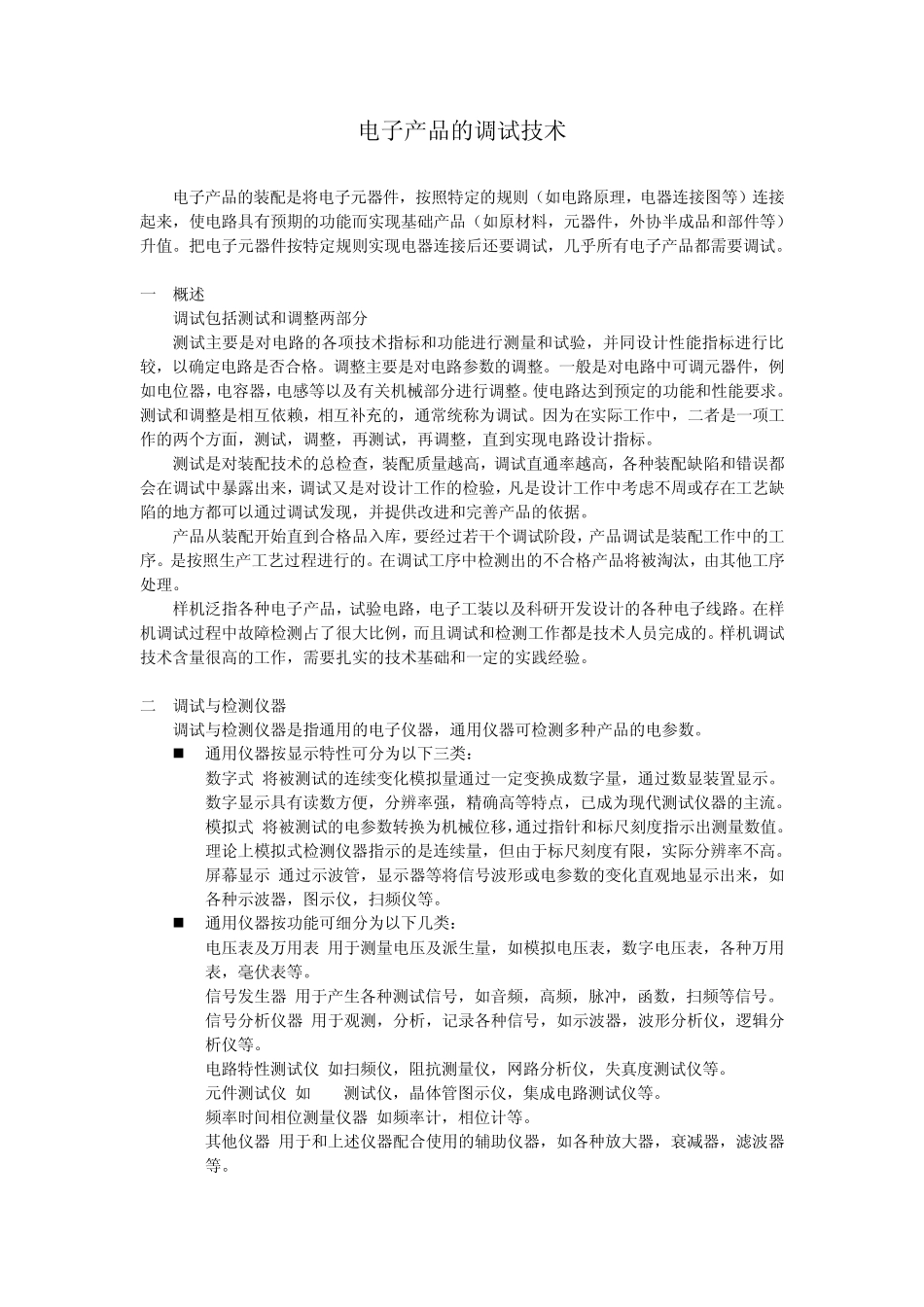

电子产品的调试技术

电子产品的调试技术 电子产品的装配是将电子元器件，按照特定的规则（如电路原理，电器连接图等）连接起来，使电路具有预期的功能而实现基础产品（如原材料，元器件，外协半成品和部件等）升值。把电子元器件按特定规则实现电器连接后还要调试，几乎所有电子产品都需要调试。 一. 概述 调试包括测试和调整两部分 测试主要是对电路的各项技术指标和功能进行测量和试验，并同设计性能指标进行比较，以确定电路是否合格。调整主要是对电路参数的调整。一般是对电路中可调元器件，例如电位器，电容器，电感等以及有关机械部分进行调整。使电路达到预定的功能和性能要求。测试和调整是相互依赖，相互补充的，通常统称为调试。因为在实际工作中，二者是一项工作的两个方面，测试，调整，再测试，再调整，直到实现电路设计指标。 测试是对装配技术的总检查，装配质量越高，调试直通率越高，各种装配缺陷和错误都会在调试中暴露出来，调试又是对设计工作的检验，凡是设计工作中考虑不周或存在工艺缺陷的地方都可以通过调试发现，并提供改进和完善产品的依据。 产品从装配开始直到合格品入库，要经过若干个调试阶段，产品调试是装配工作中的工序。是按照生产工艺过程进行的。在调试工序中检测出的不合格产品将被淘汰，由其他工序处理。 样机泛指各种电子产品，试验电路，电子工装以及科研开发设计的各种电子线路。在样机调试过程中故障检测占了很大比例，而且调试和检测工作都是技术人员完成的。样机调试技术含量很高的工作，需要扎实的技术基础和一定的实践经验。 二. 调试与检测仪器 调试与检测仪器是指通用的电子仪器，通用仪器可检测多种产品的电参数。  通用仪器按显示特性可分为以下三类： 1) 数字式 将被测试的连续变化模拟量通过一定变换成数字量，通过数显装置显示。数字显示具有读数方便，分辨率强，精确高等特点，已成为现代测试仪器的主流。 2) 模拟式 将被测试的电参数转换为机械位移，通过指针和标尺刻度指示出测量数值。理论上模拟式检测仪器指示的是连续量，但由于标尺刻度有限，实际分辨率不高。 3) 屏幕显示 通过示波管，显示器等将信号波形或电参数的变化直观地显示出来，如各种示波器，图示仪，扫频仪等。  通用仪器按功能可细分为以下几类： 1) 电压表及万用表 用于测量电压及派生量，如模拟电压表，数字电压表，各种万用表，毫伏表等。 2) 信号发生器 用于产生各种测试信号，如音频，高频，脉冲，...
