电子产品装配与调试比赛试题

电子产品装配与调试比赛试题_第1页
1/11
电子产品装配与调试比赛试题_第2页
2/11
电子产品装配与调试比赛试题_第3页
3/11

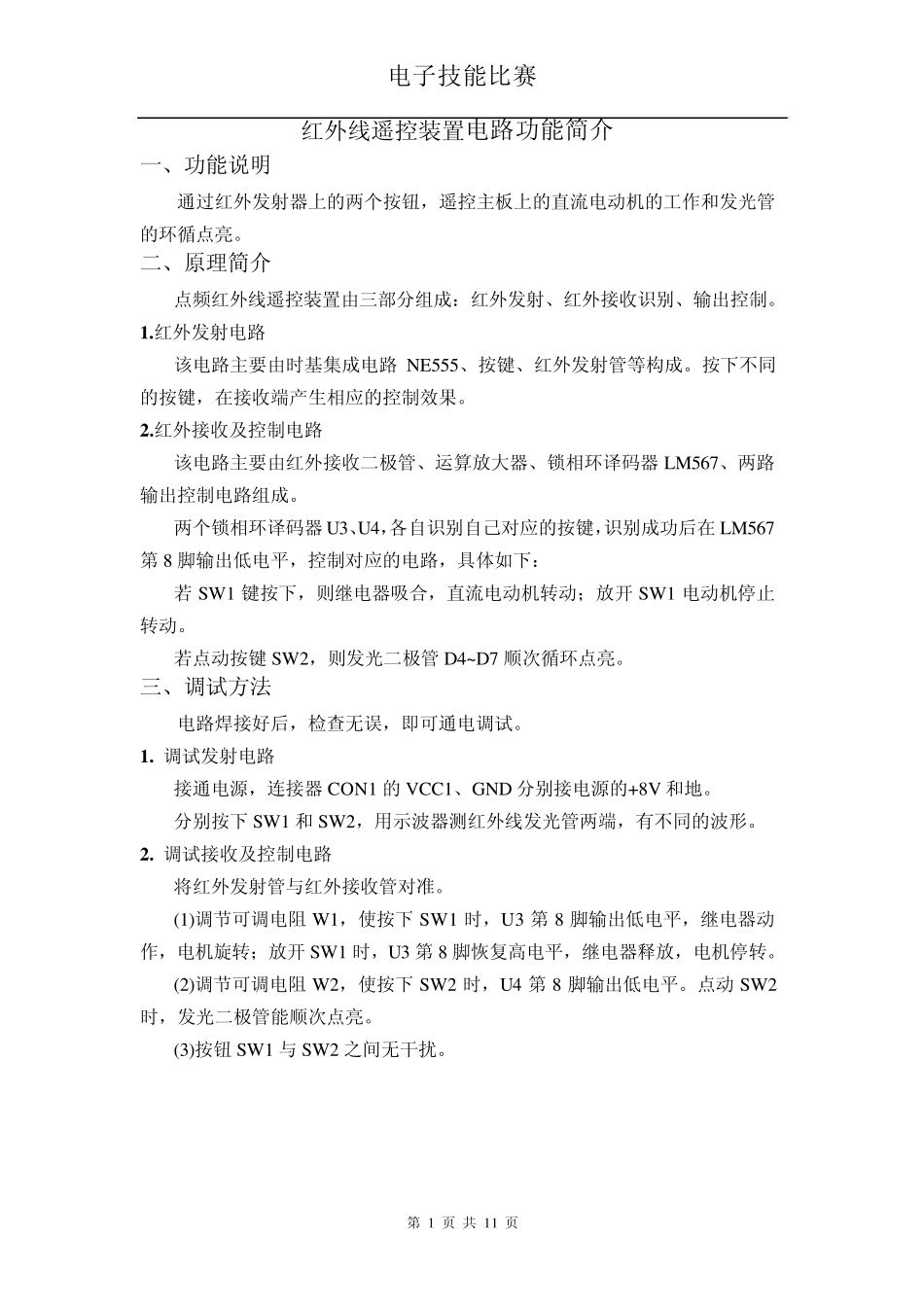

电子技能比赛 第 1 页 共 11 页 红外线遥控装置电路功能简介 一、功能说明 通过红外发射器上的两个按钮,遥控主板上的直流电动机的工作和发光管的环循点亮。 二、原理简介 点频红外线遥控装置由三部分组成:红外发射、红外接收识别、输出控制。 1 .红外发射电路 该电路主要由时基集成电路NE555、按键、红外发射管等构成。按下不同的按键,在接收端产生相应的控制效果。 2 .红外接收及控制电路 该电路主要由红外接收二极管、运算放大器、锁相环译码器 LM567、两路输出控制电路组成。 两个锁相环译码器 U3、U4,各自识别自己对应的按键,识别成功后在 LM567第8 脚输出低电平,控制对应的电路,具体如下: 若 SW1 键按下,则继电器吸合,直流电动机转动;放开 SW1 电动机停止转动。 若点动按键 SW2,则发光二极管 D4~D7 顺次循环点亮。 三、调试方法 电路焊接好后,检查无误,即可通电调试。 1 . 调试发射电路 接通电源,连接器 CON1 的 VCC1、GND 分别接电源的+8V 和地。 分别按下 SW1 和 SW2,用示波器测红外线发光管两端,有不同的波形。 2 . 调试接收及控制电路 将红外发射管与红外接收管对准。 (1)调节可调电阻 W1,使按下 SW1 时,U3 第8 脚输出低电平,继电器动作,电机旋转;放开 SW1 时,U3 第8 脚恢复高电平,继电器释放,电机停转。 (2)调节可调电阻 W2,使按下 SW2 时,U4 第8 脚输出低电平。点动 SW2时,发光二极管能顺次点亮。 (3)按钮 SW1 与 SW2 之间无干扰。 电子技能比赛 第 2 页 共 1 1 页 元器件介绍 1.继电器介绍 继电器是自动控制电路中常用的器件,是用较小的电流去控制较大电流的一种“自动开关”。电磁式继电器一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压,线圈中产生电磁场,衔铁的动作,动触点跳切换位置,常开触点吸合,同时常闭触点断开。当线圈断电后,电磁铁的吸力也随之消失,触点恢复原来状态。继电器管脚如图 1所示: 2.集成电路LM567 LM567是一块锁相环音频译码器,工作频率< 500KHz 。其内部框图和引脚图如图 2所示。 图 1 继电器管脚图 图 2 LM567内部框图 LM567可以构成振荡器、调制器、解调器,如图 3。 图 3 LM567典型应用 LM567各脚功能简介如下: 1脚:滤波,所接电容应大于 2脚电容的两倍。 2脚:进行高频载波调制时,音频信号由该脚输入;进行解调时,音频信...
