电子变压器在驱动LEDMR16时的工作问题及解决方案

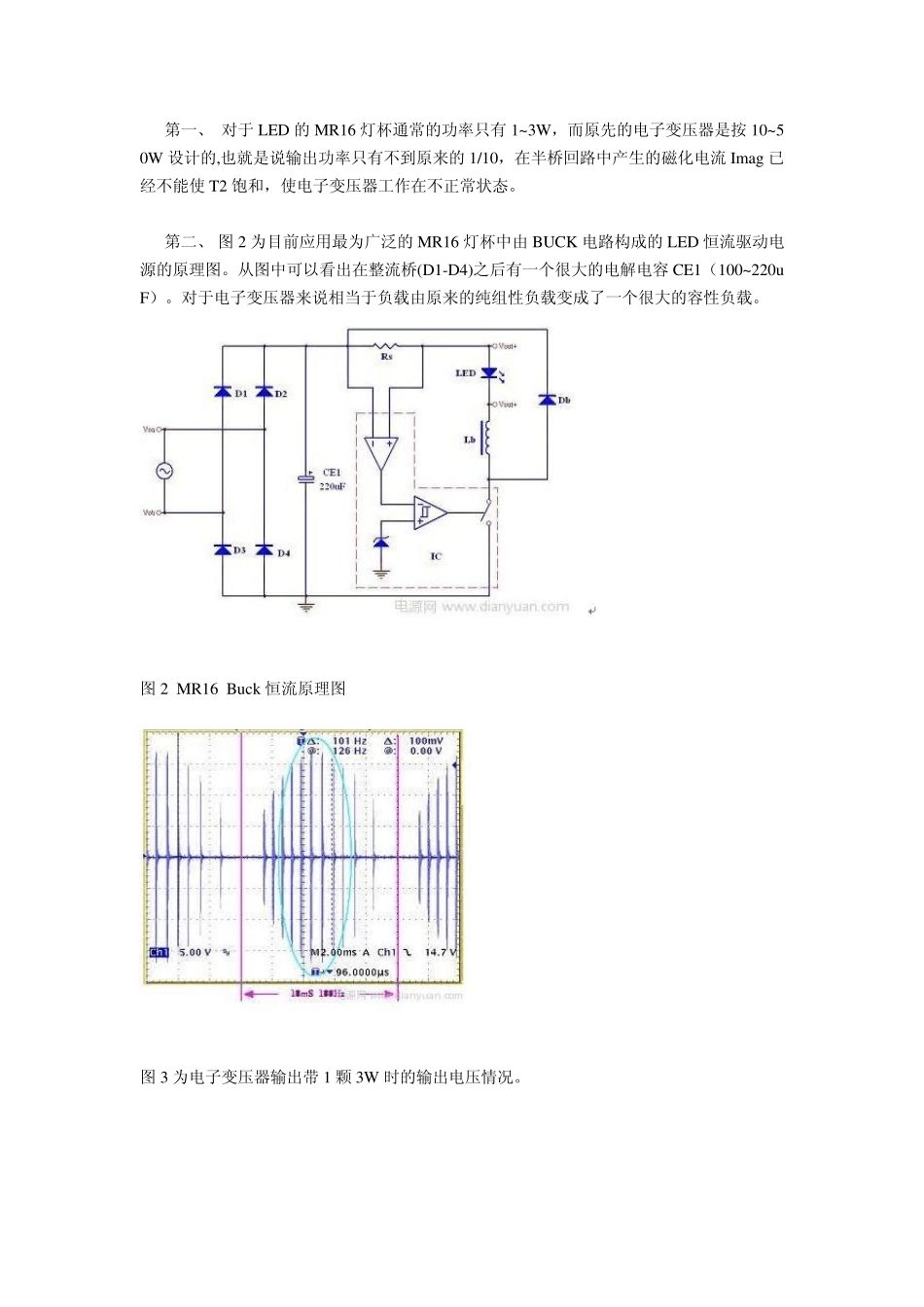

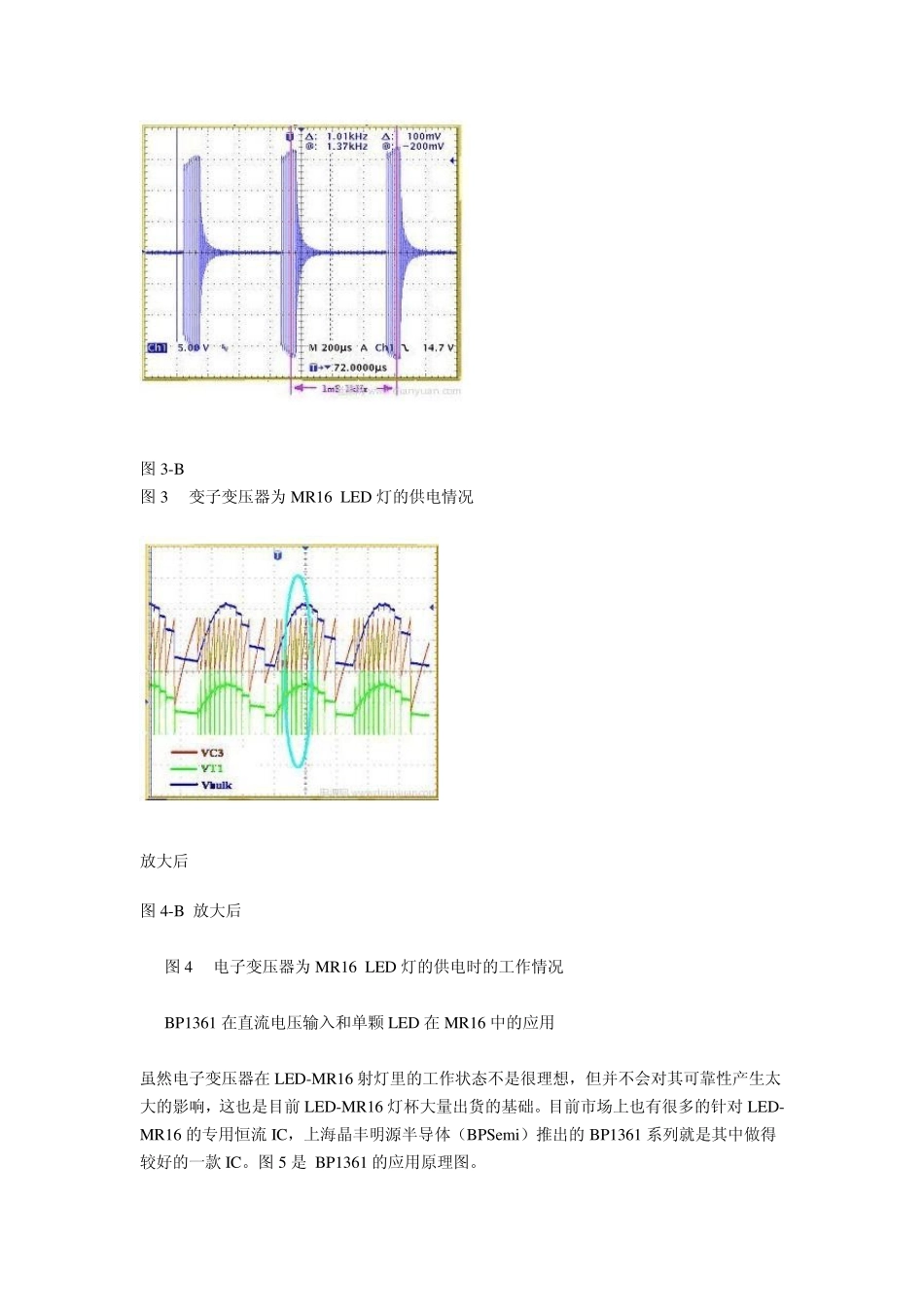

电子变压器在驱动LED-MR16 时的工作问题及解决方案 概述 随着LED 技术的发展，带来了照明界的一场革命。尤其是1W 和3W 大功率LED 技术的成熟和成本的降低，LED 在E27、GU10、PAR 灯和MR16 等领域广泛应用。然而，在电子变压器驱动的3*1W 的LED-MR16 应用中，也存在一些问题。本文就电子变压器驱动3*1W 的LED-MR16 恒流驱动电源问题进行系统分析，并介绍 BP1361 构成的B2（Buck-Boost）解决方案。 电子变压器在驱动LED 时的工作问题 为了更多了解电子变压器驱动LED 的MR16 射灯，这里先介绍电子变压器（以市场上买的飞利浦电子变压器为例）的工作原理以及在驱动MR16 卤素灯的工作情况。图 1 为目前市场最为常用的电子变压器的原理图： 图 1 常用电子变压器原理图 其工作原理简单可以简述为：上电后，通过 R1,R2 给 C3 充电。当 Vc3>VDb1+VbeQ2时，Q2 导通。此时会产生电流 Imag1 从 M 点 → T1→ T2_a→ Q2→ R6→ GND。Imag1 很快将 T2磁化至饱和，使 Q2 关断。同时在退磁时打开 Q1，产生电流 Imag2 从 C4→ Q1→ R4→ T2_a→ T1→ M 点。之后重复以上工作。也就是说，在电路开启后其工作是依靠 T2 不断的磁化与退磁来维持，通常工作频为 25~50KHz 左右。在这里需要说明的是T2 的磁化是建立在一定的磁化电流（Imag）的基础上的，在电路的各个参数设计完成后，磁化电流（Imag）的大小正比于输出功率。对于卤素灯通常的功率范围为 10~50W，输出电压通常为 12Vac，其负载等效模型为一纯阻。 那对于输出负载变成LED 的MR16 灯杯时，电子变压器的工作状就发生了变化。这主要由两个原因引起。 第一、 对于 LED 的 MR16 灯杯通常的功率只有 1~3W，而原先的电子变压器是按 10~50W 设计的,也就是说输出功率只有不到原来的 1/10，在半桥回路中产生的磁化电流 Imag 已经不能使 T2 饱和，使电子变压器工作在不正常状态。 第二、 图 2 为目前应用最为广泛的 MR16 灯杯中由 BUCK 电路构成的 LED 恒流驱动电源的原理图。从图中可以看出在整流桥(D1-D4)之后有一个很大的电解电容 CE1（100~220uF）。对于电子变压器来说相当于负载由原来的纯组性负载变成了一个很大的容性负载。 图 2 MR16 Buck 恒流原理图 图 3 为电子变压器输出带 1 颗 3W 时的输出电压情况。 图3-B 图3 变子变压器为MR16 LED 灯的供电情况 放大后 图4-B 放大后 图4 电子变压...
