电子技术习题解答.第8章.触发器和时序逻辑电路及其应用习题解答

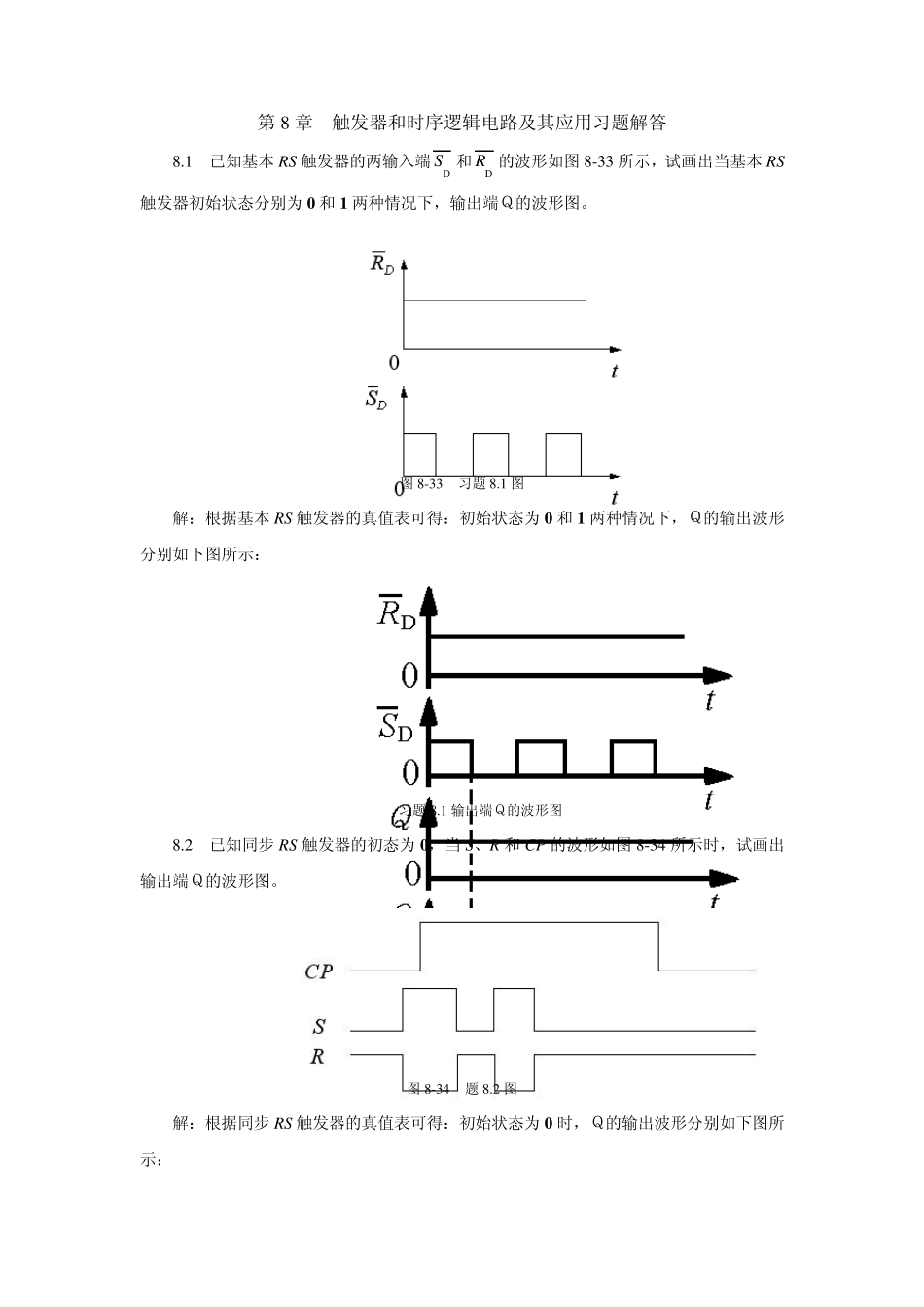

电子技术习题解答.第8章.触发器和时序逻辑电路及其应用习题解答_第1页
1/12

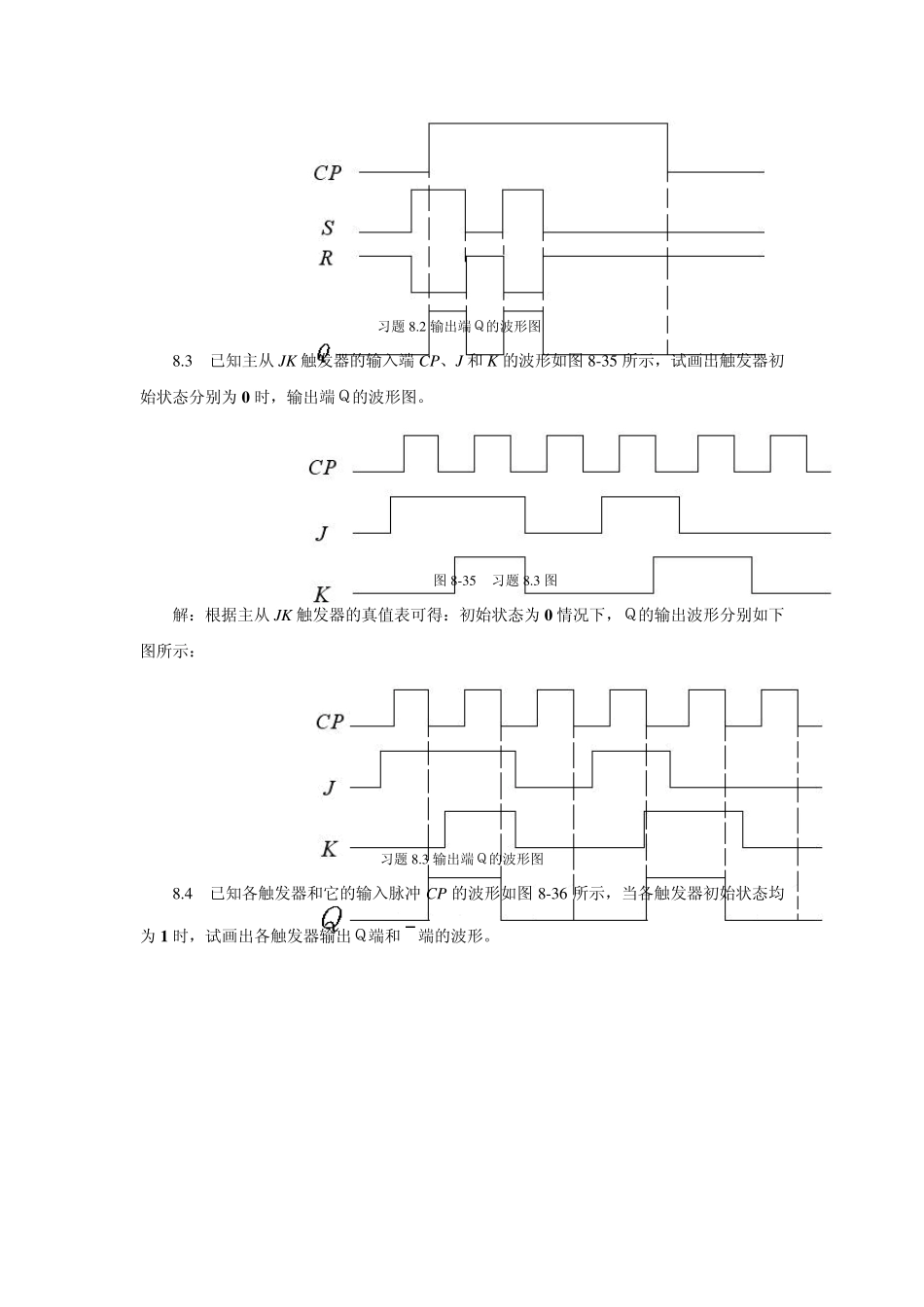

电子技术习题解答.第8章.触发器和时序逻辑电路及其应用习题解答_第2页
2/12

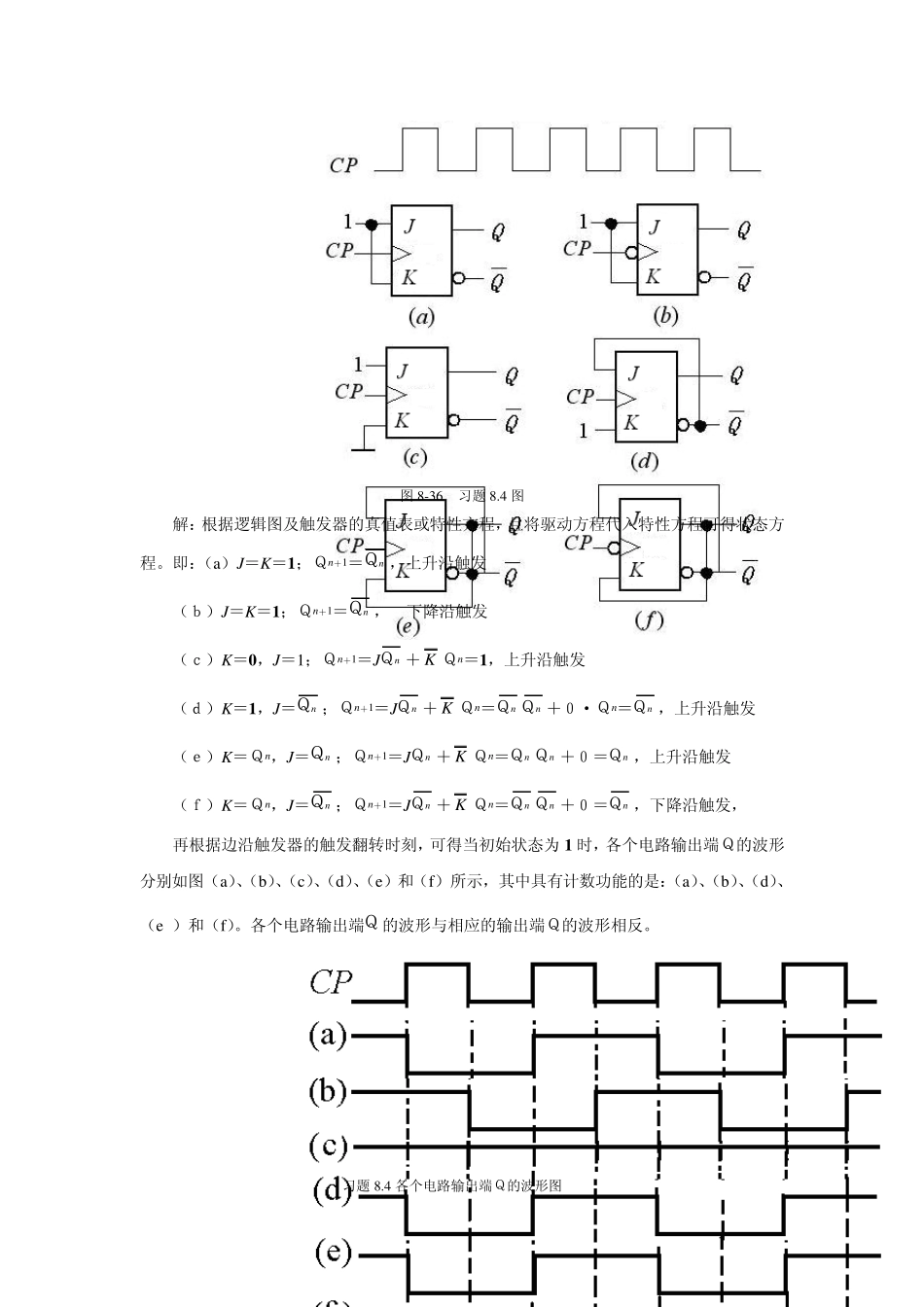

电子技术习题解答.第8章.触发器和时序逻辑电路及其应用习题解答_第3页
3/12
第8 章 触发器和时序逻辑电路及其应用习题解答 8.1 已知基本RS触发器的两输入端DS 和DR 的波形如图8-33 所示,试画出当基本RS触发器初始状态分别为0 和1 两种情况下,输出端Q的波形图。 图8-33 习题8.1 图 解:根据基本RS触发器的真值表可得:初始状态为0 和1 两种情况下,Q的输出波形分别如下图所示: 习题8.1 输出端Q的波形图 8.2 已知同步RS 触发器的初态为0,当S、R 和CP 的波形如图8-34 所示时,试画出输出端Q的波形图。 图8-34 题8.2 图 解:根据同步RS触发器的真值表可得:初始状态为0 时,Q的输出波形分别如下图所示: 习题8 .2 输出端Q的波形图 8 .3 已知主从JK 触发器的输入端CP、J 和 K 的波形如图8 -3 5 所示,试画出触发器初始状态分别为 0 时,输出端Q的波形图。 图8 -3 5 习题8 .3 图 解:根据主从JK 触发器的真值表可得:初始状态为 0 情况下,Q的输出波形分别如下图所示: 习题8 .3 输出端Q的波形图 8 .4 已知各触发器和它的输入脉冲 CP 的波形如图8 -3 6 所示,当各触发器初始状态均为 1 时,试画出各触发器输出Q端和Q端的波形。 图8-36 习题8.4 图 解:根据逻辑图及触发器的真值表或特性方程,且将驱动方程代入特性方程可得状态方程。即:(a)J=K=1;Qn+1=nQ,上升沿触发 (b)J=K=1;Qn+1=nQ, 下降沿触发 (c)K=0,J=1;Qn+1=JnQ+K Qn=1,上升沿触发 (d)K=1,J=nQ;Qn+1=JnQ+K Qn=nQnQ+0·Qn=nQ,上升沿触发 (e)K=Qn,J=nQ;Qn+1=JnQ+K Qn=nQnQ+0=nQ,上升沿触发 (f)K=Qn,J=nQ;Qn+1=JnQ+K Qn=nQnQ+0=nQ,下降沿触发, 再根据边沿触发器的触发翻转时刻,可得当初始状态为 1 时,各个电路输出端Q的波形分别如图(a)、(b)、(c)、(d)、(e)和(f)所示,其中具有计数功能的是:(a)、(b)、(d)、(e )和(f)。各个电路输出端Q的波形与相应的输出端Q的波形相反。 习题8.4 各个电路输出端Q的波形图 8.5 已知如图8-37 所示的主从JK 触发器和它的输入端CP 的波形图,当各触发器的初始状态均为1 时,试画出输出端Q1 和Q2 的波形图?若时钟脉冲C 的频率为200Hz,试问输出端Q1 和Q2 波形的频率各为多少? 图8-37 习题8.5 图 解:根据逻辑图可得驱动方程,即:J1=K1=1;J2=K2=1。根据JK 触发器的翻...
