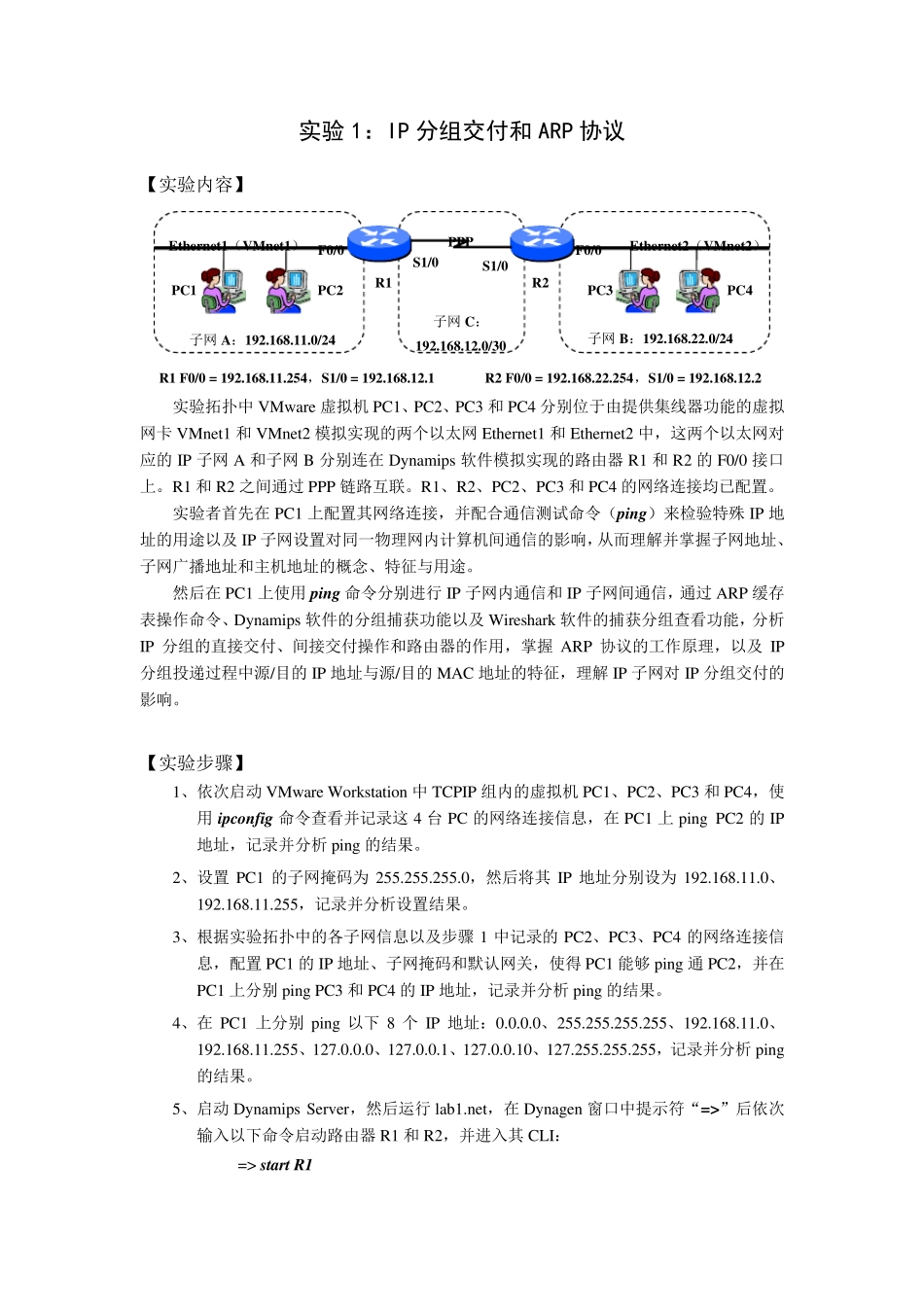

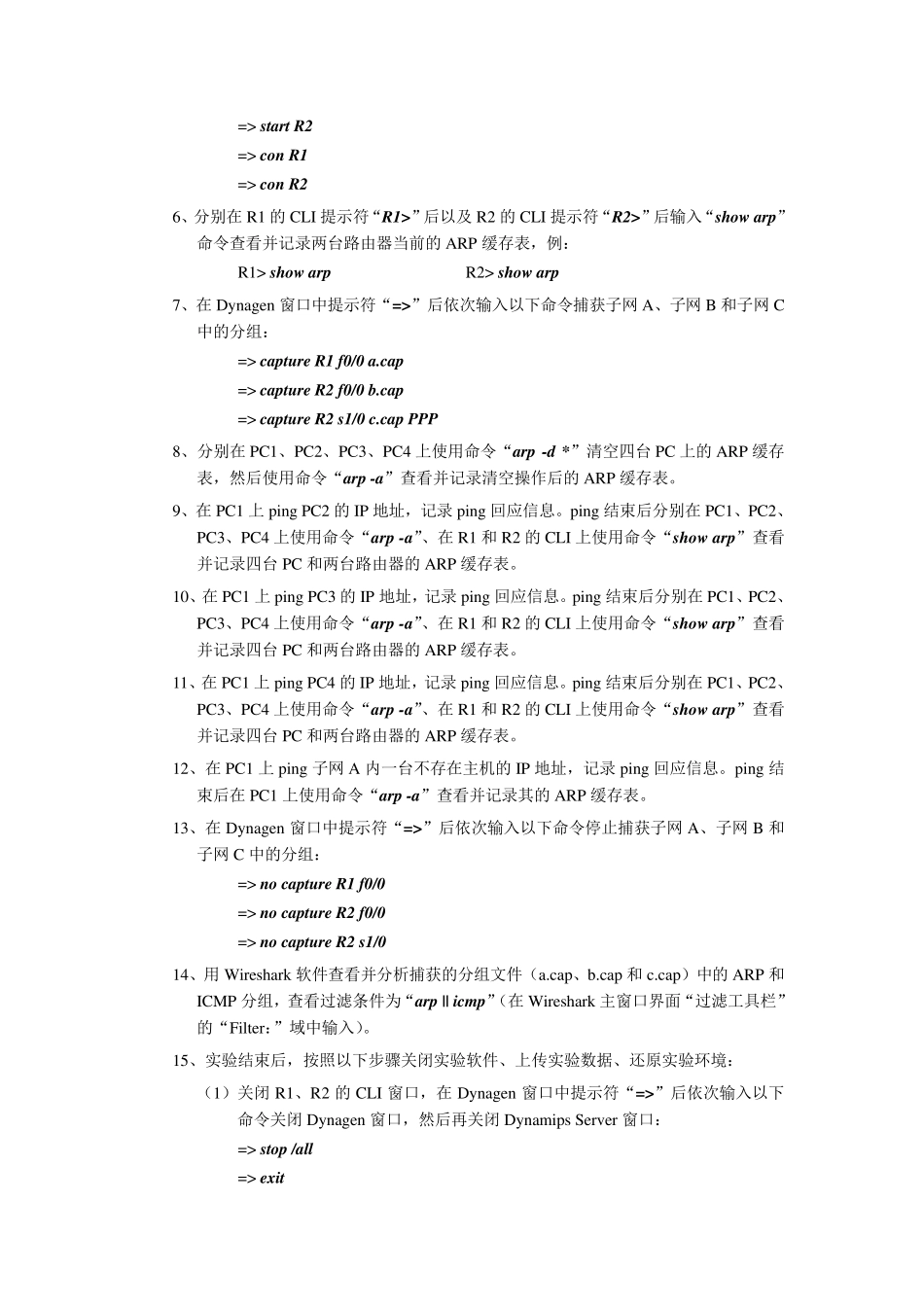

电 子 科 技 大 学 实 验 报 告 学 号 ********** 学生姓名： XXX 课程名称： TCP / IP 任课老师： 张 科 实验项目名称 IP 分组交付和 ARP 协议 实验1：IP 分组交付和 ARP 协议 【实验内容】 实验拓扑中 VMware 虚拟机 PC1、PC2、PC3 和 PC4 分别位于由提供集线器功能的虚拟网卡 VMnet1 和 VMnet2 模拟实现的两个以太网 Ethernet1 和 Ethernet2 中，这两个以太网对应的 IP 子网 A 和子网 B 分别连在 Dynamips 软件模拟实现的路由器 R1 和 R2 的 F0/0 接口上。R1 和 R2 之间通过 PPP 链路互联。R1、R2、PC2、PC3 和 PC4 的网络连接均已配置。 实验者首先在 PC1 上配置其网络连接，并配合通信测试命令（ping）来检验特殊 IP 地址的用途以及 IP 子网设置对同一物理网内计算机间通信的影响，从而理解并掌握子网地址、子网广播地址和主机地址的概念、特征与用途。 然后在 PC1 上使用 ping 命令分别进行 IP 子网内通信和 IP 子网间通信，通过 ARP 缓存表操作命令、Dynamips 软件的分组捕获功能以及 Wireshark 软件的捕获分组查看功能，分析IP 分组的直接交付、间接交付操作和路由器的作用，掌握 ARP 协议的工作原理，以及 IP分组投递过程中源/目的 IP 地址与源/目的 MAC 地址的特征，理解 IP 子网对 IP 分组交付的影响。 【实验步骤】 1、依次启动VMware Workstation 中 TCPIP 组内的虚拟机 PC1、PC2、PC3 和 PC4，使用 ipconfig 命令查看并记录这 4 台PC 的网络连接信息，在 PC1 上 ping PC2 的 IP地址，记录并分析 ping 的结果。 2、设置 PC1 的子网掩码为255.255.255.0，然后将其 IP 地址分别设为192.168.11.0、192.168.11.255，记录并分析设置结果。 3、根据实验拓扑中的各子网信息以及步骤1 中记录的 PC2、PC3、PC4 的网络连接信息，配置 PC1 的 IP 地址、子网掩码和默认网关，使得PC1 能够ping 通 PC2，并在PC1 上分别 ping PC3 和 PC4 的 IP 地址，记录并分析 ping 的结果。 4、在 PC1 上分别 ping 以下8 个 IP 地址：0.0.0.0、255.255.255.255、192.168.11.0、192.168.11.255、127.0.0.0、127.0.0.1、127.0.0.10、127.255.255.255，记录并分析 ping的结果。 5、启动Dynamips Server，然后运行 lab1.net，在 Dynagen 窗口中提示符“=>”后依次输入以下命令启动路由器 R1...
