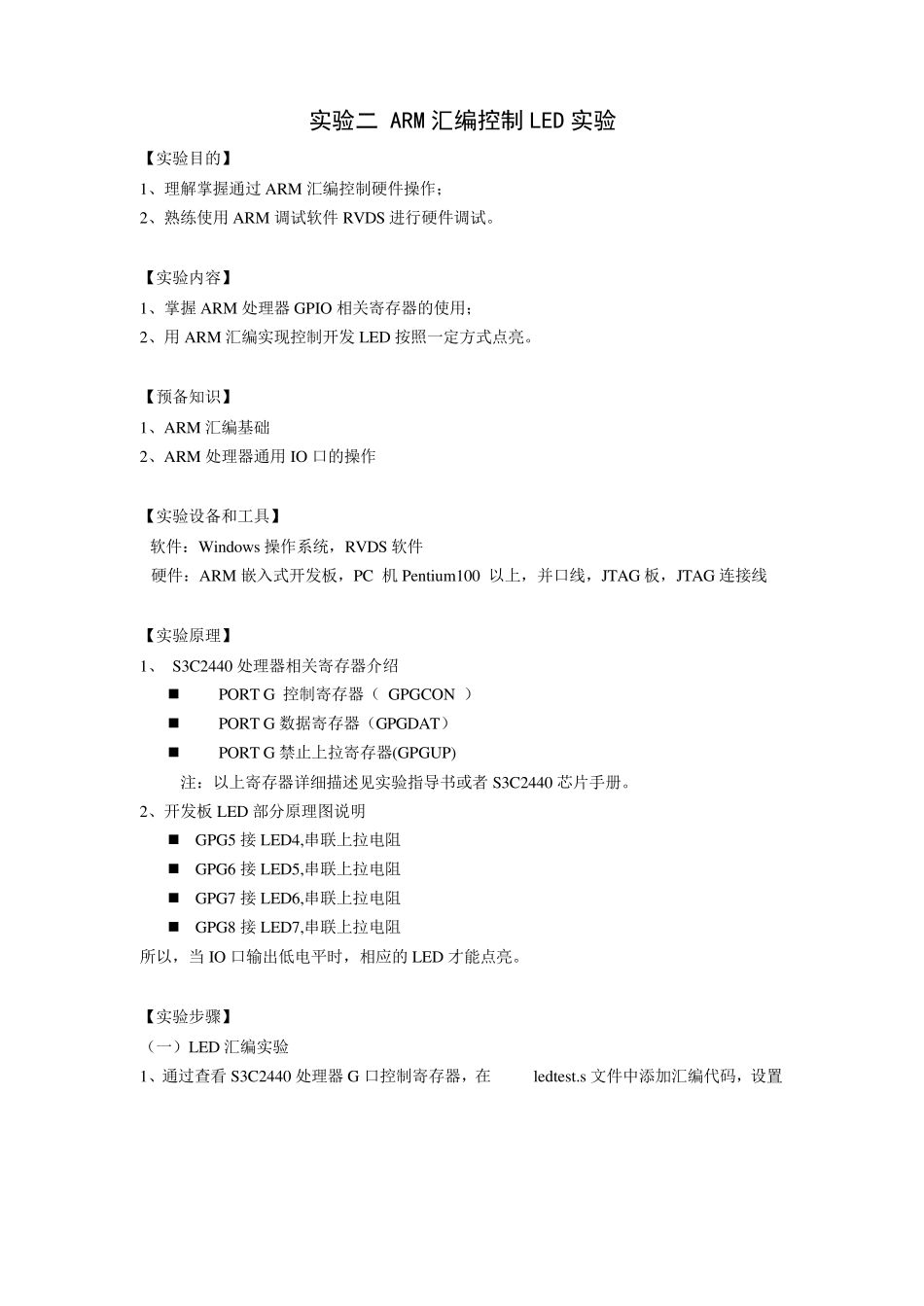

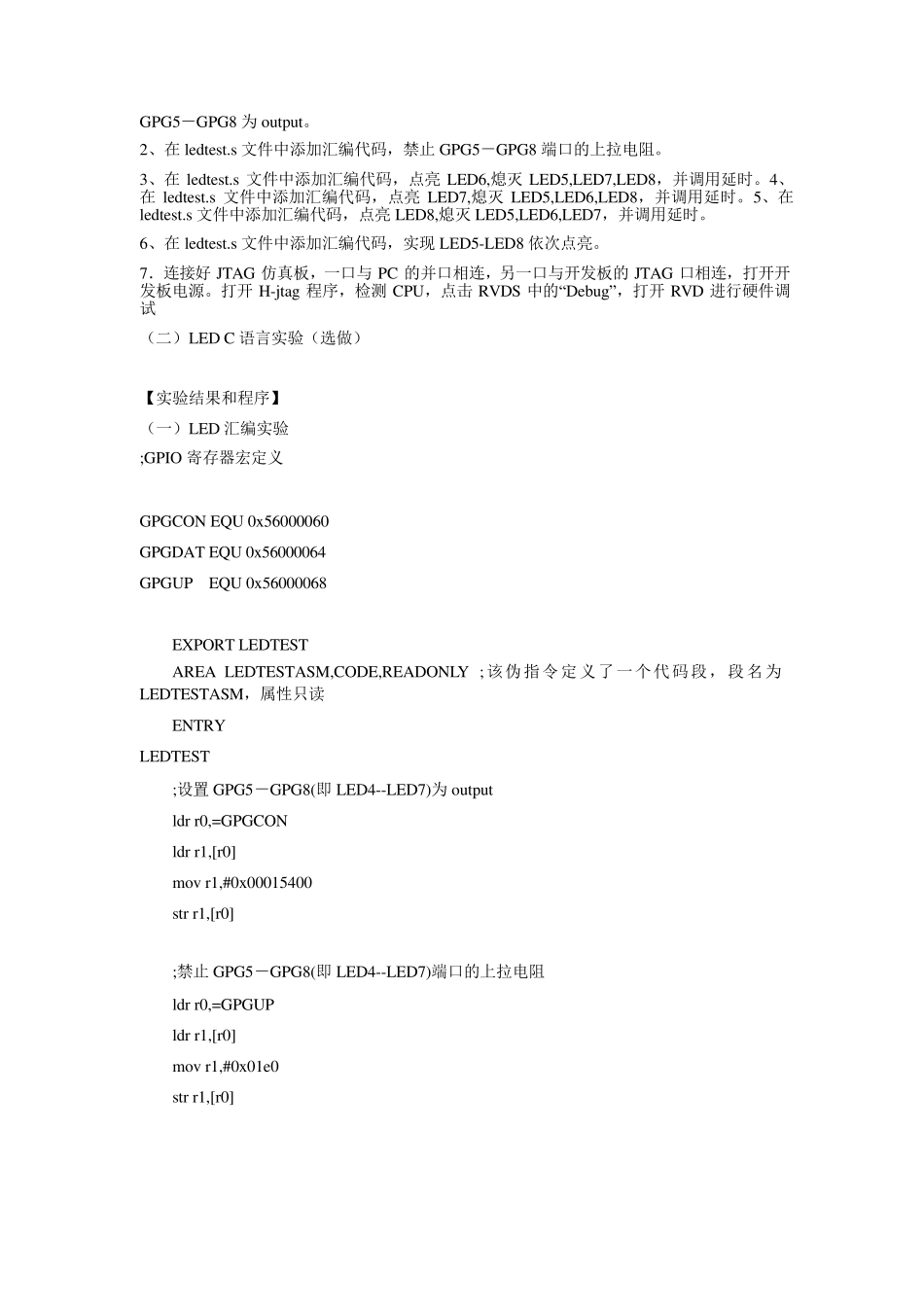

实验二 ARM 汇编控制 LED 实验 【实验目的】 1、理解掌握通过 ARM 汇编控制硬件操作； 2、熟练使用 ARM 调试软件 RVDS 进行硬件调试。 【实验内容】 1、掌握 ARM 处理器 GPIO 相关寄存器的使用； 2、用 ARM 汇编实现控制开发 LED 按照一定方式点亮。 【预备知识】 1、ARM 汇编基础 2、ARM 处理器通用 IO 口的操作 【实验设备和工具】 软件：Window s 操作系统，RVDS 软件 硬件：ARM 嵌入式开发板，PC 机 Pentium100 以上，并口线，JTAG 板，JTAG 连接线 【实验原理】 1、 S3C2440 处理器相关寄存器介绍  PORT G 控制寄存器（ GPGCON ）  PORT G 数据寄存器（GPGDAT）  PORT G 禁止上拉寄存器(GPGUP) 注：以上寄存器详细描述见实验指导书或者 S3C2440 芯片手册。 2、开发板 LED 部分原理图说明  GPG5 接 LED4,串联上拉电阻  GPG6 接 LED5,串联上拉电阻  GPG7 接 LED6,串联上拉电阻  GPG8 接 LED7,串联上拉电阻 所以，当 IO 口输出低电平时，相应的 LED 才能点亮。 【实验步骤】 （一）LED 汇编实验 1、通过查看 S3C2440 处理器 G 口控制寄存器，在 ledtest.s 文件中添加汇编代码，设置 GPG5－GPG8 为 ou tpu t。 2、在 ledtest.s 文件中添加汇编代码，禁止 GPG5－GPG8 端口的上拉电阻。 3、在 ledtest.s 文件中添加汇编代码，点亮 LED6,熄灭 LED5,LED7,LED8，并调用延时。4、 在 ledtest.s 文件中添加汇编代码，点亮 LED7,熄灭 LED5,LED6,LED8，并调用延时。5、在 ledtest.s 文件中添加汇编代码，点亮 LED8,熄灭 LED5,LED6,LED7，并调用延时。 6、在 ledtest.s 文件中添加汇编代码，实现 LED5-LED8 依次点亮。 7．连接好 JTAG 仿真板，一口与 PC 的并口相连，另一口与开发板的 JTAG 口相连，打开开 发板电源。打开 H-jtag 程序，检测 CPU，点击 RVDS 中的“Debu g”，打开 RVD 进行硬件调 试 （二）LED C 语言实验（选做） 【实验结果和程序】 （一）LED 汇编实验 ;GPIO 寄存器宏定义 GPGCON EQU 0x 56000060 GPGDAT EQU 0x 56000064 GPGUP EQU 0x 56000068 EXPORT LEDTEST AREA LEDTESTASM,CODE,READONLY ; 该 伪 指 令 定 义 了 一 个 代 码 段 ， 段 名 为 LEDTESTASM，属性只读 ENTRY LEDTEST ;设置 GPG5－GPG8(即 LED4--LED...
