电子科技大学微机实验报告实验5

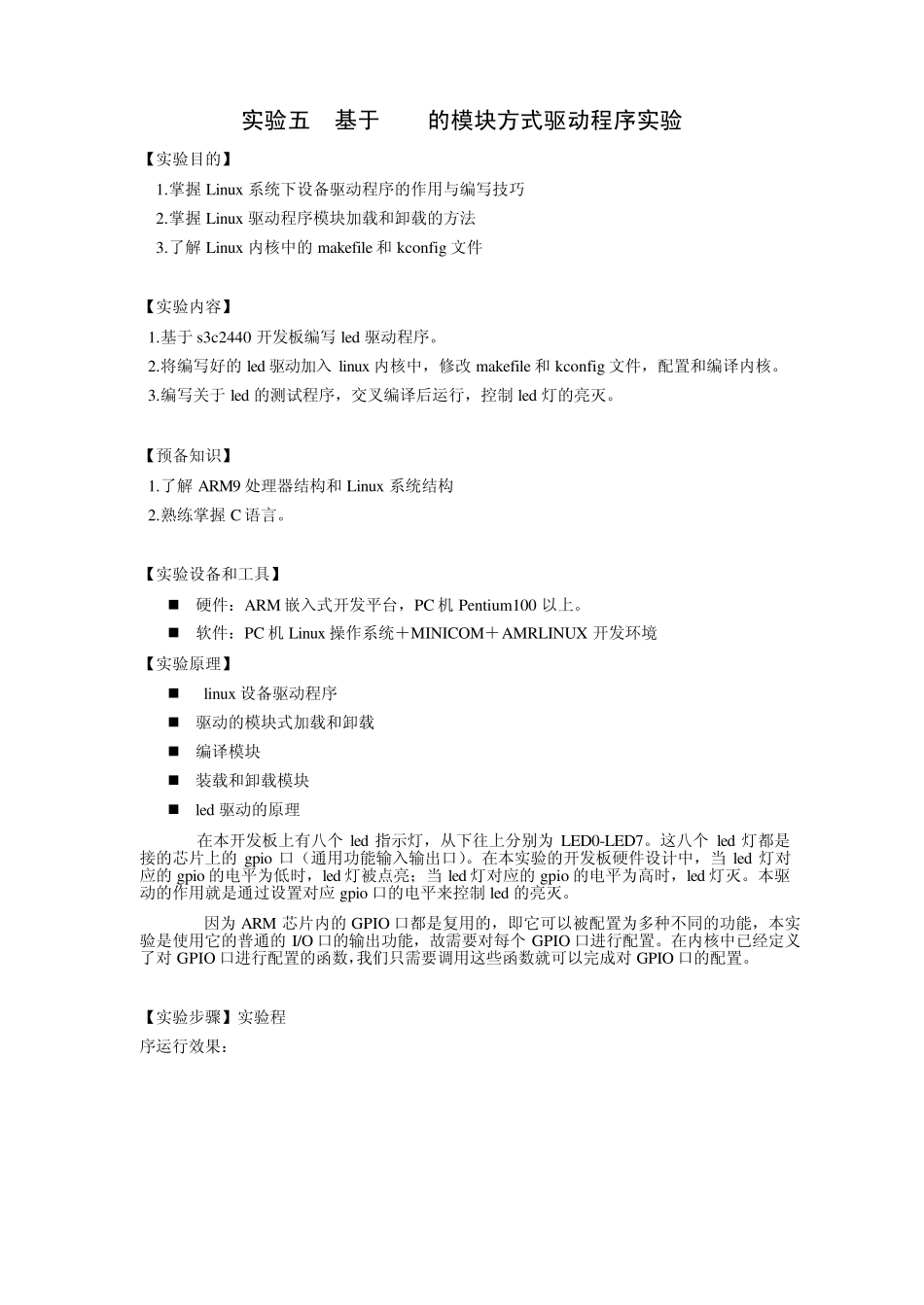

电子科技大学微机实验报告实验5_第1页
1/6

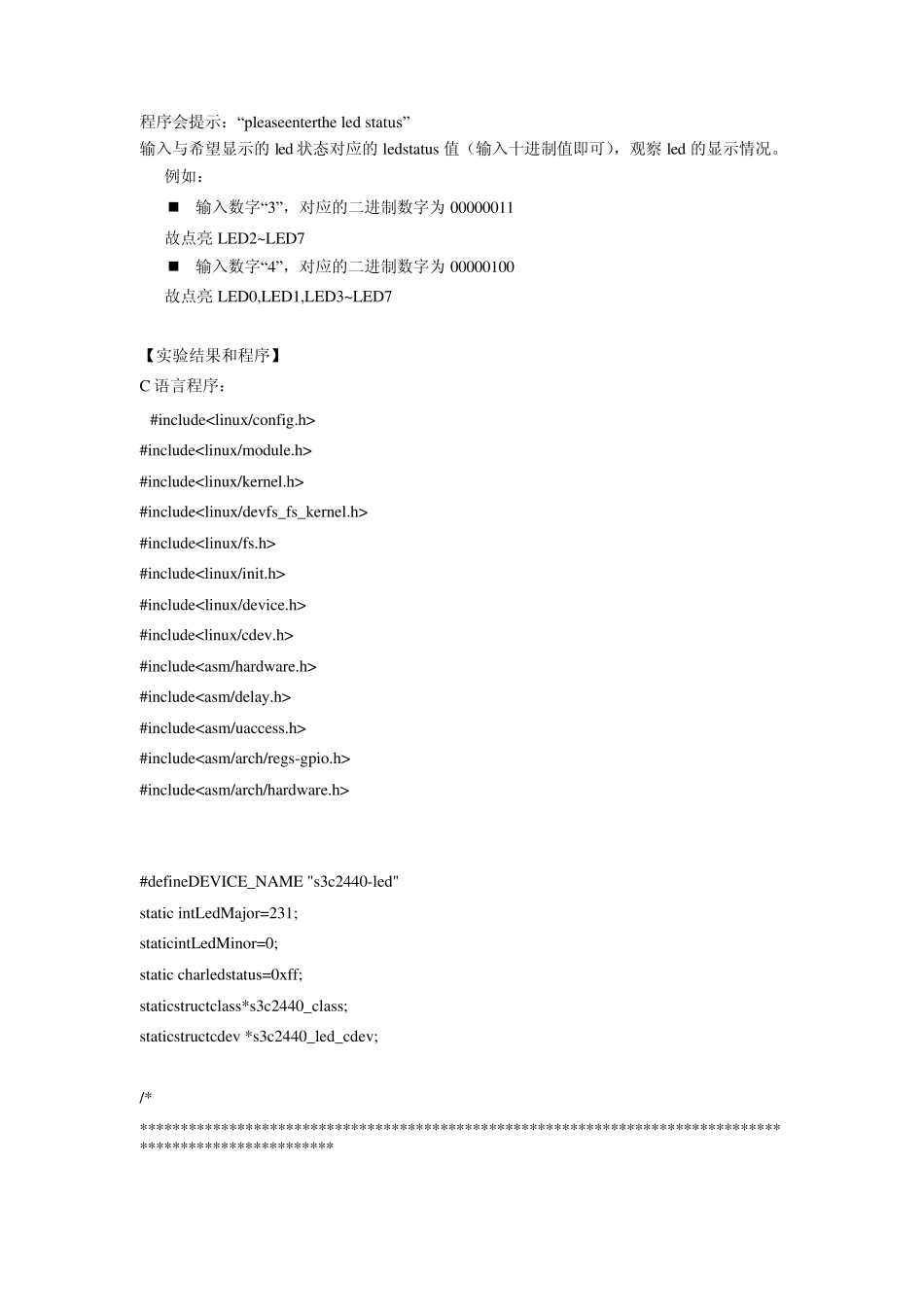

电子科技大学微机实验报告实验5_第2页
2/6

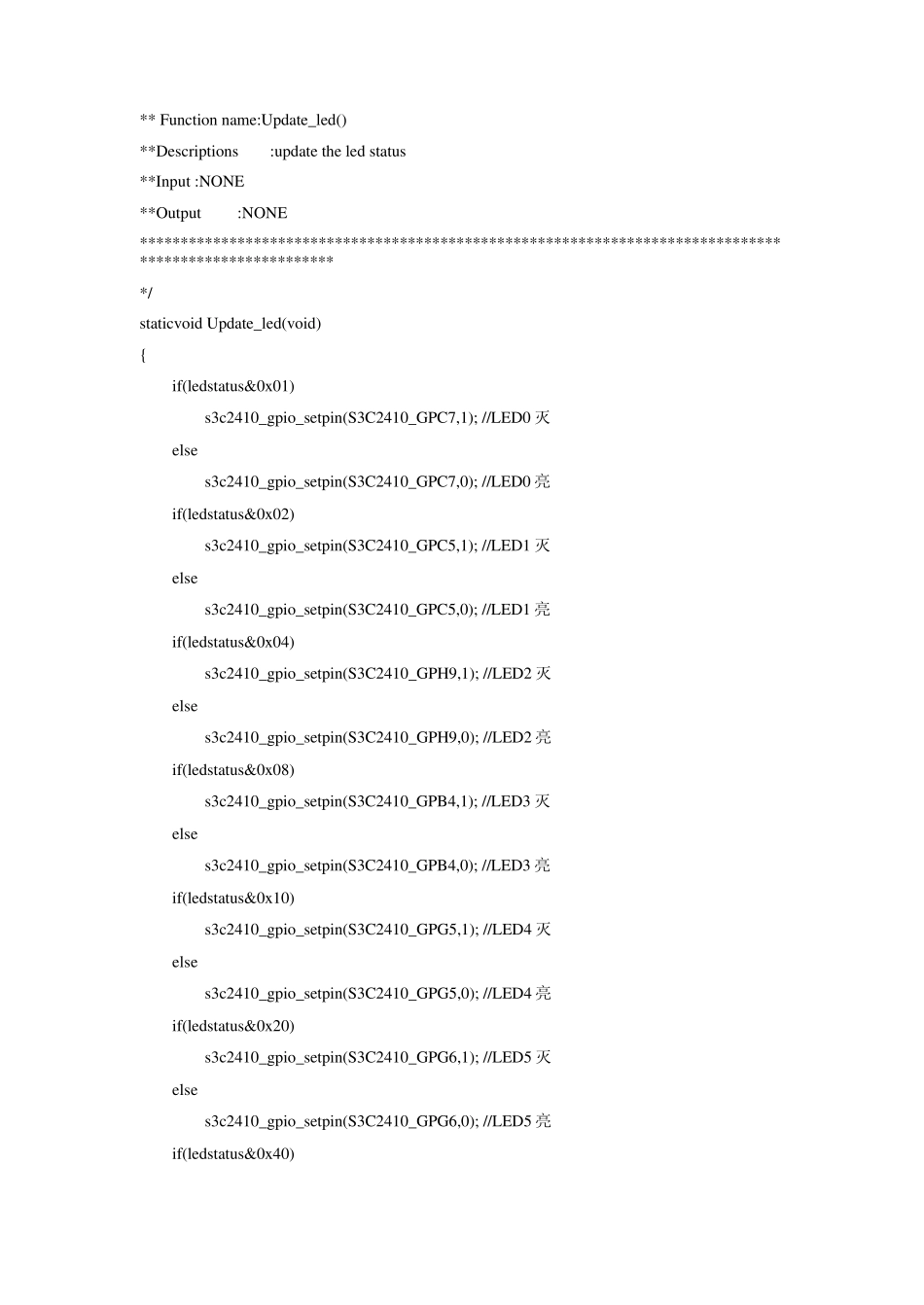

电子科技大学微机实验报告实验5_第3页
3/6
实验五 基于 ARM的模块方式驱动程序实验 【实验目的】 1.掌握Linu x 系统下设备驱动程序的作用与编写技巧 2.掌握Linu x 驱动程序模块加载和卸载的方法 3.了解Linu x 内核中的makefile 和kconfig 文件 【实验内容】 1.基于s3c2440 开发板编写led 驱动程序。 2.将编写好的led 驱动加入 linu x 内核中,修改 makefile 和kconfig 文件,配置和编译内核。 3.编写关于led 的测试程序,交叉编译后运行,控制 led 灯的亮灭。 【预备知识】 1.了解ARM9 处理器结构和Linu x 系统结构 2.熟练掌握C 语言。 【实验设备和工具】  硬件:ARM 嵌入式开发平台,PC 机 Pentiu m100 以上。  软件:PC 机 Linu x 操作系统+MINICOM+AMRLINUX 开发环境 【实验原理】  linu x 设备驱动程序  驱动的模块式加载和卸载  编译模块  装载和卸载模块  led 驱动的原理 在本开发板上有八个 led 指示灯,从下往上分别为 LED0-LED7。这八个 led 灯都是接的芯片上的gpio 口(通用功能输入输出口)。在本实验的开发板硬件设计中,当 led 灯对应的gpio 的电平为低时,led 灯被点亮;当 led 灯对应的gpio 的电平为高时,led 灯灭。本驱动的作用就是通过设置对应 gpio 口的电平来控制 led 的亮灭。 因为 ARM 芯片内的GPIO 口都是复用的,即它可以被配置为多种不同的功能,本实验是使用它的普通的I/O 口的输出功能,故需要对每个 GPIO 口进行配置。在内核中已经定义了对 GPIO 口进行配置的函数,我们只需要调用这些函数就可以完成对 GPIO 口的配置。 【实验步骤】实验程序运行效果: 程序会提示:“pleaseenterthe led status” 输入与希望显示的led 状态对应的ledstatus 值(输入十进制值即可),观察led 的显示情况。例如:  输入数字“3”,对应的二进制数字为 00000011 故点亮 LED2~LED7  输入数字“4”,对应的二进制数字为 00000100 故点亮 LED0,LED1,LED3~LED7 【实验结果和程序】 C 语言程序: #include #include #include #include #include #include #include #include #include #include #include #include ...
