电子科技大学电路分析2004期末考题

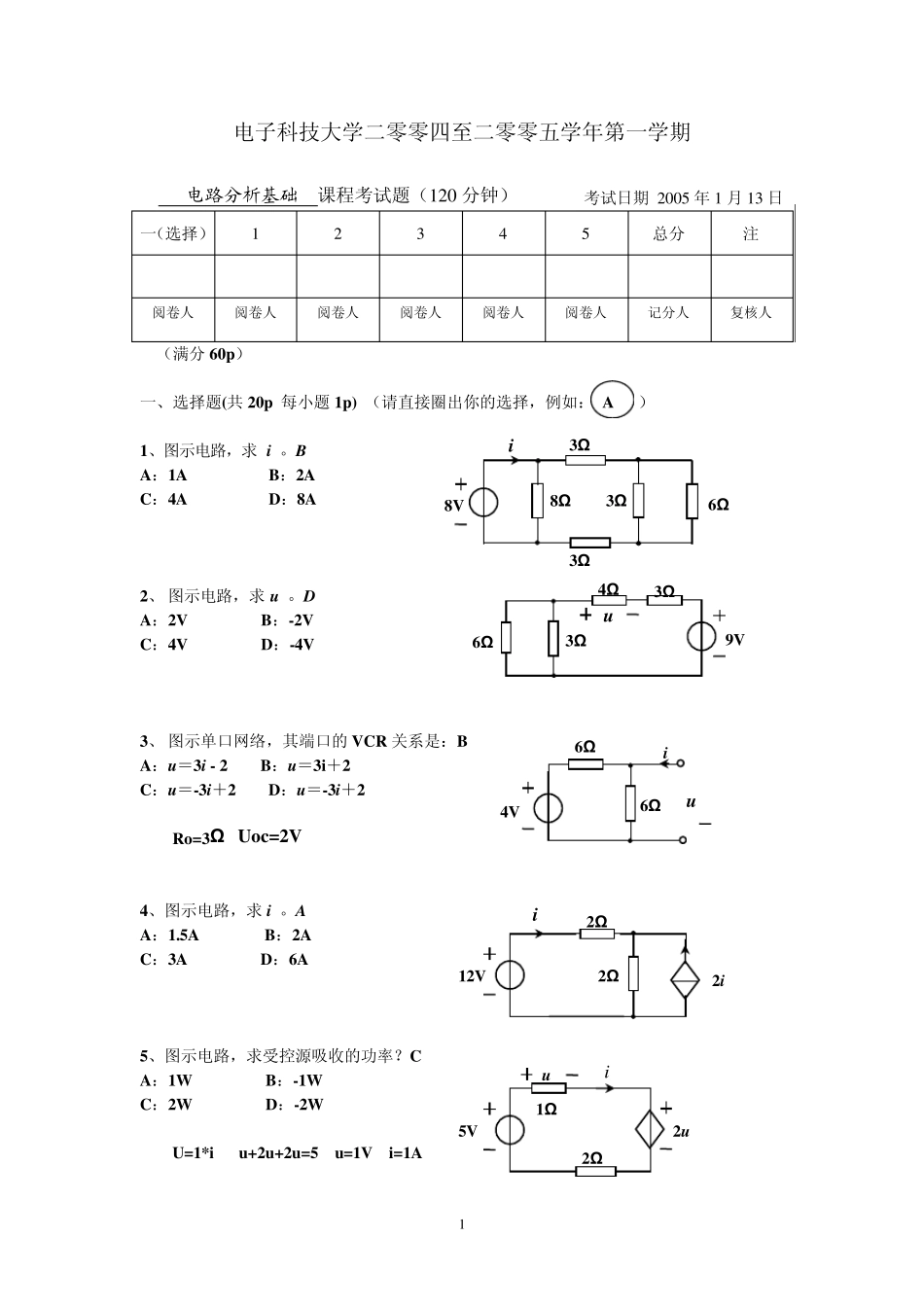

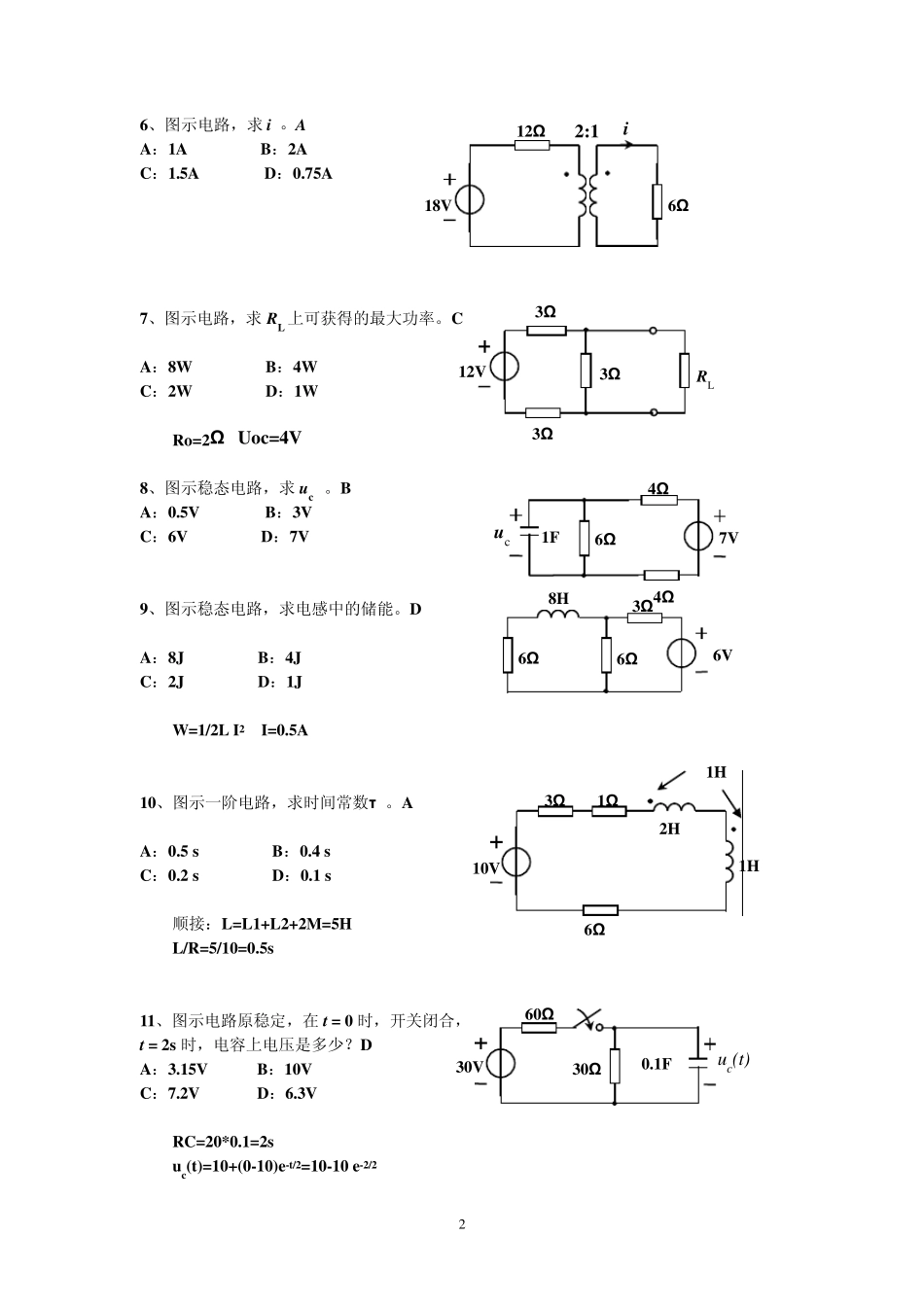

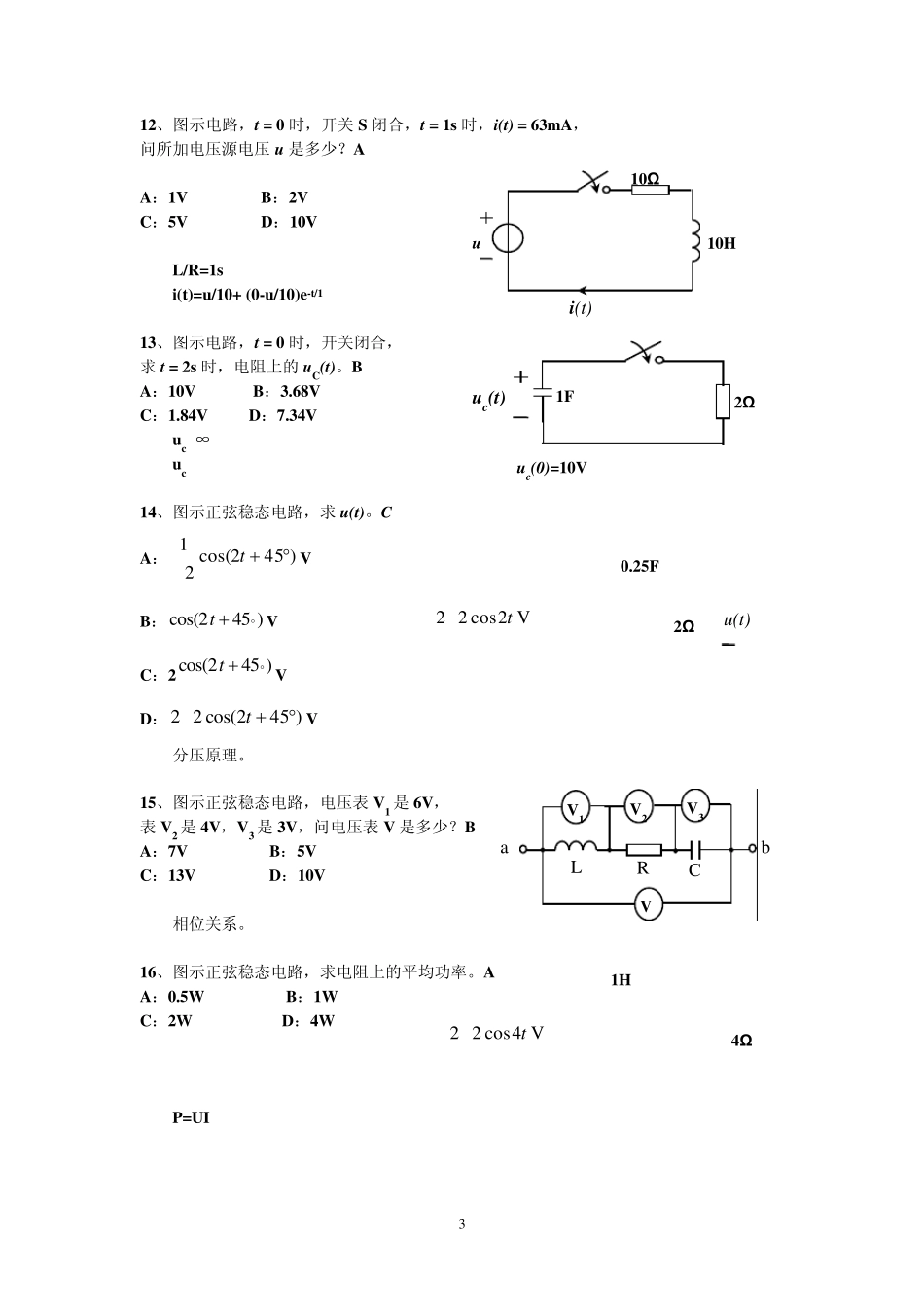

1 电子科技大学二零零四至二零零五学年第一学期 电路分析基础 课程考试题（1 2 0 分钟） 考试日期 2 0 0 5 年1 月1 3 日 一（选择） 1 2 3 4 5 总分 注 阅卷人 阅卷人 阅卷人 阅卷人 阅卷人 阅卷人 记分人 复核人 （满分60p） 一、选择题(共 20p 每小题1p) （请直接圈出你的选择，例如： A ） 1、图示电路，求 i 。B A：1A B：2A C：4A D：8A 2、 图示电路，求 u 。D A：2V B：-2V C：4V D：-4V 3、 图示单口网络，其端口的 VCR 关系是：B A：u ＝3i - 2 B：u ＝3i＋2 C：u ＝-3i＋2 D：u ＝-3i＋2 Ro=3Ω Uoc=2V 4、图示电路，求 i 。A A：1.5A B：2A C：3A D：6A 5、图示电路，求受控源吸收的功率？C A：1W B：-1W C：2W D：-2W U=1*i u+2u+2u=5 u=1V i=1A i 6Ω 8V 3Ω 3Ω 8Ω 3Ω u 9V 4Ω 3Ω 3Ω 6Ω 12V 2i 2Ω 2Ω i u 5V 2u 1Ω 2Ω i i 4V u 6Ω 6Ω 2 6、图示电路，求 i 。A A：1A B：2A C：1.5A D：0.75A 7、图示电路，求 RL 上可获得的最大功率。C A：8W B：4W C：2W D：1W Ro=2Ω Uoc=4V 8、图示稳态电路，求 u c 。B A：0.5V B：3V C：6V D：7V 9、图示稳态电路，求电感中的储能。D A：8J B：4J C：2J D：1J W=1/2L I2 I=0.5A 10、图示一阶电路，求时间常数τ 。A A：0.5 s B：0.4 s C：0.2 s D：0.1 s 顺接：L=L1+L2+2M=5H L/R=5/10=0.5s 11、图示电路原稳定，在 t = 0 时，开关闭合， t = 2s 时，电容上电压是多少？D A：3.15V B：10V C：7.2V D：6.3V RC=20*0.1=2s u c(t)=10+(0-10)e-t/2=10-10 e-2/2 i 2:1 12Ω 6Ω 18V 12V 3Ω 3Ω RL 3Ω 6V 3Ω 8H 6Ω 6Ω 2H 6Ω 1H 3Ω 1H 10V 1Ω 30V 0.1F u c(t) 60Ω 30Ω u c 1F 7V 6Ω 4Ω 4Ω 3 12、图示电路，t = 0 时，开关S 闭合，t = 1s 时，i(t) = 63mA， 问所加电压源电压u 是多少？A A：1V B：2V C：5V D：10V L/R=1s i(t)=u /10+ (0-u /10)e-t/1 13、图示电路，t = 0 时，开关闭合， 求t = 2s 时，电阻上的u C(t)。B A：10V B：3.68V C：1.84V D：7.34V u c(∞)=0V u c(t)=10e-t/2V 14、图示正弦稳态电路，求u (t)。C A：)452cos(21tV B：cos(245 )t  V C：2cos(245 )t  V D：)...
