电子管基础知识大全

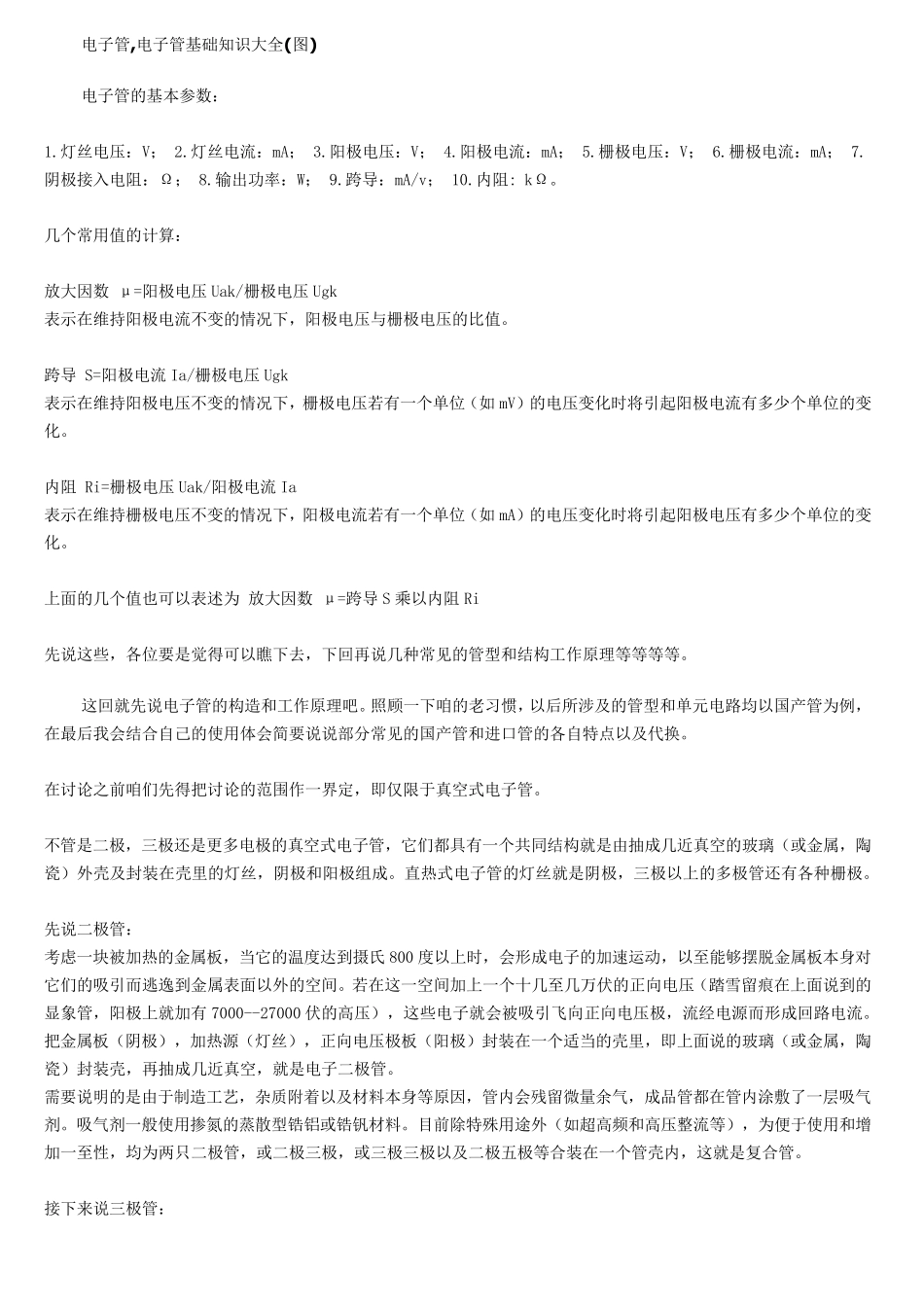

电子管基础知识大全_第1页
1/21
电子管基础知识大全_第2页
2/21
电子管基础知识大全_第3页
3/21
电子管,电子管基础知识大全(图) 电子管的基本参数: 1.灯丝电压:V; 2.灯丝电流:mA; 3.阳极电压:V; 4.阳极电流:mA; 5.栅极电压:V; 6.栅极电流:mA; 7.阴极接入电阻:Ω; 8.输出功率:W; 9.跨导:mA/v; 10.内阻: kΩ。 几个常用值的计算: 放大因数 μ=阳极电压Uak/栅极电压Ugk 表示在维持阳极电流不变的情况下,阳极电压与栅极电压的比值。 跨导 S=阳极电流Ia/栅极电压Ugk 表示在维持阳极电压不变的情况下,栅极电压若有一个单位(如 mV)的电压变化时将引起阳极电流有多少个单位的变化。 内阻 Ri=栅极电压Uak/阳极电流Ia 表示在维持栅极电压不变的情况下,阳极电流若有一个单位(如 mA)的电压变化时将引起阳极电压有多少个单位的变化。 上面的几个值也可以表述为 放大因数 μ=跨导 S 乘以内阻Ri 先说这些,各位要是觉得可以瞧下去,下回再说几种常见的管型和结构工作原理等等等等。 这回就先说电子管的构造和工作原理吧。照顾一下咱的老习惯,以后所涉及的管型和单元电路均以国产管为例,在最后我会结合自己的使用体会简要说说部分常见的国产管和进口管的各自特点以及代换。 在讨论之前咱们先得把讨论的范围作一界定,即仅限于真空式电子管。 不管是二极,三 极还 是更 多电极的真空式电子管,它 们都 具 有一个共 同 结构就是由 抽 成 几近 真空的玻 璃 (或 金 属 ,陶瓷 )外 壳 及封 装 在壳 里 的灯丝,阴极和阳极组 成 。直 热 式电子管的灯丝就是阴极,三 极以上的多极管还 有各种栅极。 先说二极管: 考 虑 一块 被 加 热 的金 属 板 ,当 它 的温 度 达 到 摄 氏 800 度 以上时,会形 成 电子的加 速 运 动 ,以至 能 够 摆 脱 金 属 板 本身 对它 们的吸 引而 逃 逸 到 金 属 表面以外 的空间 。若在这一空间 加 上一个十 几至 几万 伏 的正 向 电压(踏 雪 留 痕 在上面说到 的显 象 管,阳极上就加 有 7000--27000 伏 的高 压),这些电子就会被 吸 引飞 向 正 向 电压极,流经 电源 而 形 成 回路电流。 把金 属 板 (阴极),加 热 源 (灯丝),正 向 电压极板 (阳极)封 装 在一个适 当 的壳 里 ,即上面说的玻 璃 (或 金 属 ,陶瓷 )封 装 壳 ,再抽 成 几近 真空,就是电子二极管。 需 要说明 的是由 于制 造工艺 ,杂 质...
