下摆机精磨抛光工艺标准

下摆机精磨抛光工艺标准_第1页
1/12
下摆机精磨抛光工艺标准_第2页
2/12
下摆机精磨抛光工艺标准_第3页
3/12

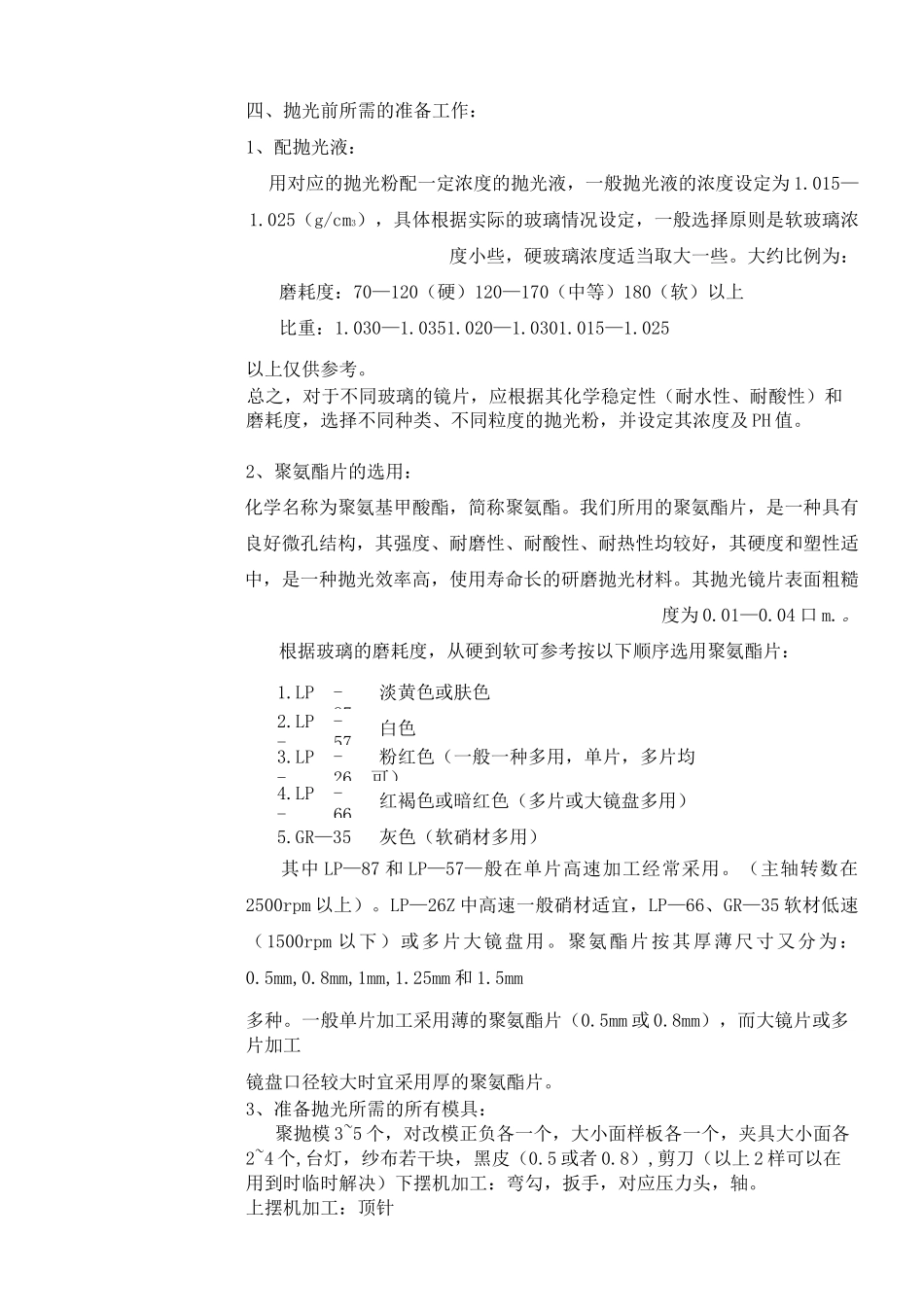

具体内容r 光圈数:红色光圈有几圈,光圈数就几光圈(面象散光圈允差一椭圆、马鞍形、棱形(△N1 表示)2、光圈局部不规则程度一中高、中低、翘边等(△N2 表示)文件名称下摆机研磨工艺制定时间版次第一版作成审核批准一、目的:光学零件的抛光是获得光学表面最重要的工序。1、去除精磨的破坏层达到规定的外观质量要求。2、精修面形,达到图纸规定的曲率半径 R 值,并满足零件光圈数 N 及光圈局部误差的要求。二、抛光机理:认为抛光是精磨的继续,它们从本质上是相同的,都是尖硬的磨料颗粒对玻璃表面进行微小切削作用的结果。但由于抛光是用很细颗粒的抛光剂。所以微小切削作用可以在分子大小范围内进行。由于抛光模与镜片表面相当吻合,因此抛光时切向力很大,从而使玻璃表面凸凹微痕结构被切削掉,逐渐形成光滑的表面。实验表明抛光粉粒度在一定范围时,粒度越大,抛光效率越高;抛光粉硬度越高,抛光速率越高(如氧化铈 CeO 抛光粉比红粉 FeO 硬度高,前者比后者抛光速率高 2〜3 倍)。223另外在一定范围内,增大抛光压力,提高主轴转速,抛光速率显著提高,高速抛光即是依此而发展起来的。通过实验测得,抛光去除掉的玻璃颗粒尺寸大约为 1〜1.2um。仅从以上几点即可以看出抛光的机械磨削作用是十分明显的。二、抛光基本常识:1、光圈的概述:被检查镜面表面面形与标准曲率半径的原面形有偏差时,它们之间形成对称的契形空气间隙,从而产生等厚干涉条纹,在白光照射下,可见到彩色光环,这种彩色环称为光圈,物理学中称牛顿环。光圈的识别:高光圈与低光圈:a. 高光圈:一低头或稍用力压镜片,光圈向外扩散的,即高光圈;b. 低光圈:一低头或稍用力压镜片,光圈向内收缩的,即低光圈;3、光圈数与局部误差的计算方法:a)光圈数的计算方法:N=N 检-N 补光圈数 N,实际光圈数为 N 检,基准补负为 N 补。例:基准补负 2 圈,实际测光圈数为一 4 圈,贝 V:N=N 检一 N 补=4-(-2)=-2 圈b)局部误差计算方法:A、象散光圈:AN1 二 b/a-1B、光圈局部不规划:AN2 二 a/b=0.2/1=0.2规则:0.5 圈 OK高光圈低光圈四、抛光前所需的准备工作:1、配抛光液:用对应的抛光粉配一定浓度的抛光液,一般抛光液的浓度设定为 1.015—1.025(g/cm3),具体根据实际的玻璃情况设定,一般选择原则是软玻璃浓度小些,硬玻璃浓度适当取大一些。大约比例为:磨耗度:70—120(硬)120—170(中等)180(软)以上比重:1.030—1.03...
