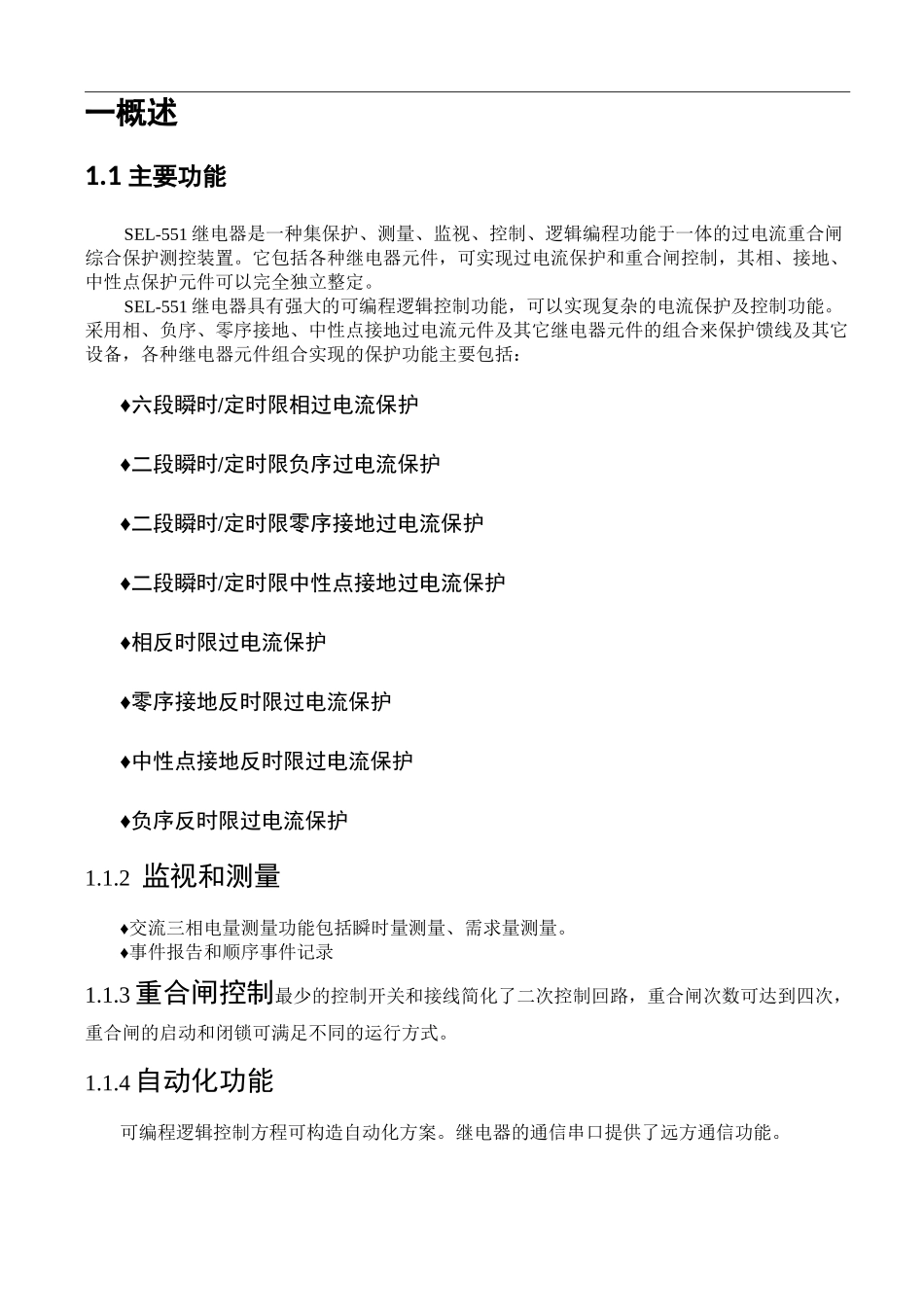

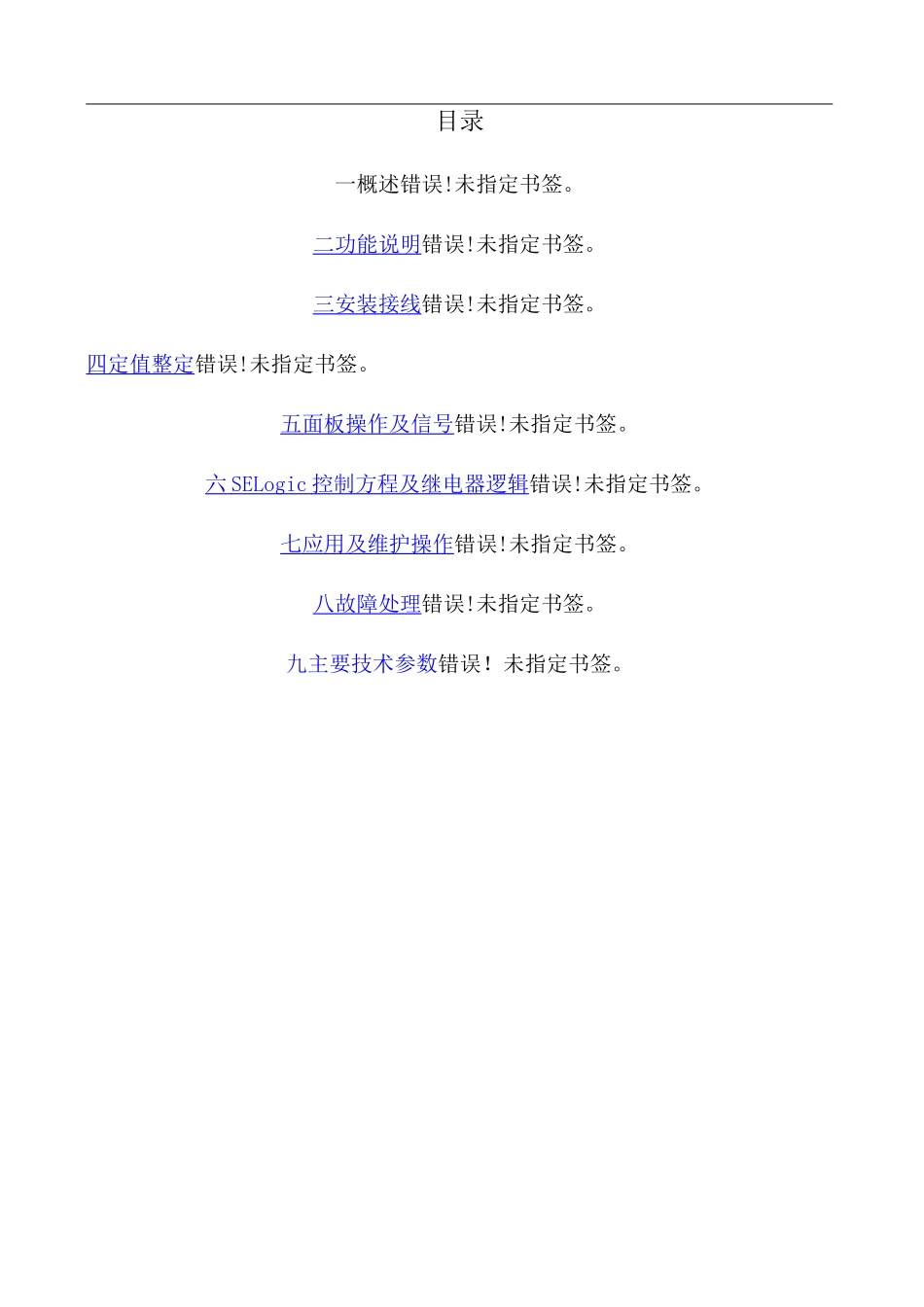

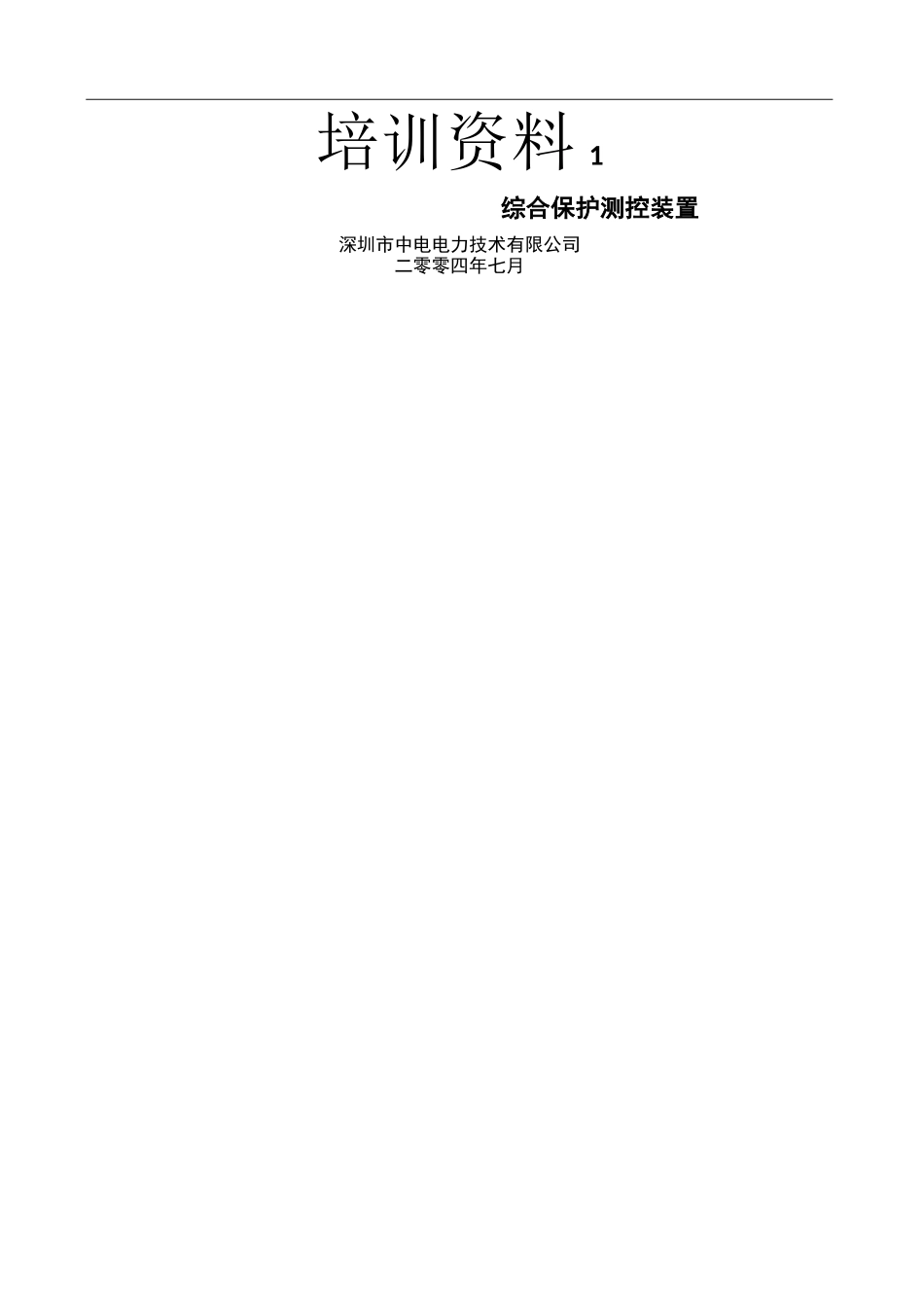

培训资料 1综合保护测控装置深圳市中电电力技术有限公司二零零四年七月目录一概述错误!未指定书签。二功能说明错误!未指定书签。三安装接线错误!未指定书签。四定值整定错误!未指定书签。五面板操作及信号错误!未指定书签。六 SELogic 控制方程及继电器逻辑 错误!未指定书签。七应用及维护操作错误!未指定书签。八故障处理错误!未指定书签。九主要技术参数错误！未指定书签。一概述1.1 主要功能SEL-551 继电器是一种集保护、测量、监视、控制、逻辑编程功能于一体的过电流重合闸综合保护测控装置。它包括各种继电器元件，可实现过电流保护和重合闸控制，其相、接地、中性点保护元件可以完全独立整定。SEL-551 继电器具有强大的可编程逻辑控制功能，可以实现复杂的电流保护及控制功能。采用相、负序、零序接地、中性点接地过电流元件及其它继电器元件的组合来保护馈线及其它设备，各种继电器元件组合实现的保护功能主要包括：♦六段瞬时/定时限相过电流保护♦二段瞬时/定时限负序过电流保护♦二段瞬时/定时限零序接地过电流保护♦二段瞬时/定时限中性点接地过电流保护♦相反时限过电流保护♦零序接地反时限过电流保护♦中性点接地反时限过电流保护♦负序反时限过电流保护1.1.2 监视和测量♦交流三相电量测量功能包括瞬时量测量、需求量测量。♦事件报告和顺序事件记录1.1.3 重合闸控制最少的控制开关和接线简化了二次控制回路，重合闸次数可达到四次，重合闸的启动和闭锁可满足不同的运行方式。1.1.4 自动化功能可编程逻辑控制方程可构造自动化方案。继电器的通信串口提供了远方通信功能。母线ANSI 标准代号元件名称50瞬时过电流元件51反时限过电流元件79重合闸元件二功能说明2.1 保护特性SEL-551 继电器包含相、负序、零序和中性点过电流元件。相电流元件元件具有 6 段瞬时保护，负序、零序和中性点过电流元件具有 2 段瞬时保护。每种元件类型还具有一个反时限元件。图二 SEL-551 的瞬时、定时限和反时限特性反时限过电流曲线包括：•US-中级反时限反时限非常反时限极端反时限短反时限•IEC-A 级（标准反时限）B 级（非常反时限）C 级（极端反时限）长反时限短反时限每个反时限元件都可有两种复归特性选择。选择之一是电流下降到动作值以下 1 周波后复归，选择之二是模仿电磁感应式元件复归，复归时间要根据时标整定值，电磁式圆盘进程百分比以及电流大小。2.1.1 用于相间故障检测的过电流元件SEL-551 继电器的相和负序...
