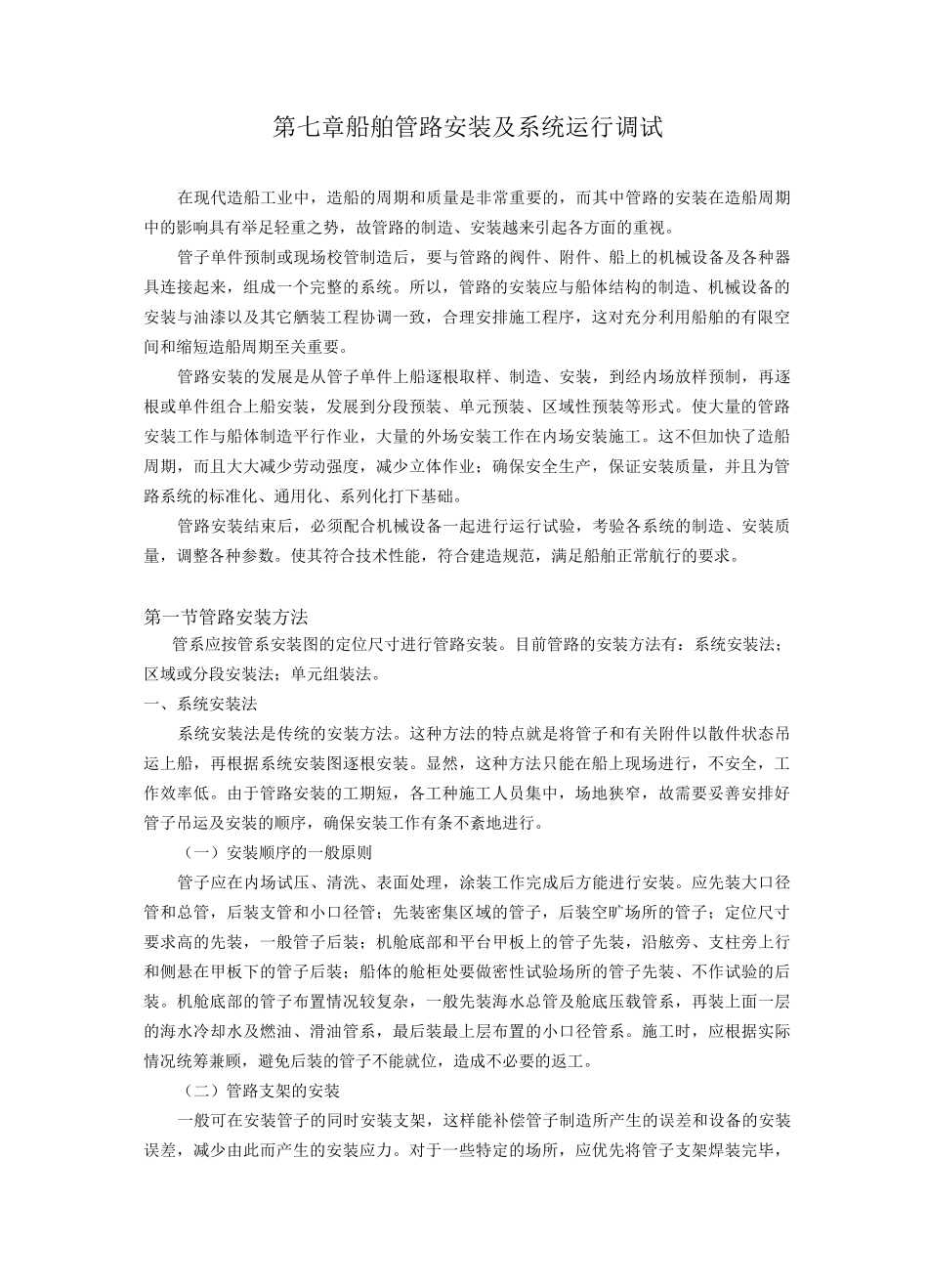

第七章船舶管路安装及系统运行调试在现代造船工业中,造船的周期和质量是非常重要的,而其中管路的安装在造船周期中的影响具有举足轻重之势,故管路的制造、安装越来引起各方面的重视。管子单件预制或现场校管制造后,要与管路的阀件、附件、船上的机械设备及各种器具连接起来,组成一个完整的系统。所以,管路的安装应与船体结构的制造、机械设备的安装与油漆以及其它舾装工程协调一致,合理安排施工程序,这对充分利用船舶的有限空间和缩短造船周期至关重要。管路安装的发展是从管子单件上船逐根取样、制造、安装,到经内场放样预制,再逐根或单件组合上船安装,发展到分段预装、单元预装、区域性预装等形式。使大量的管路安装工作与船体制造平行作业,大量的外场安装工作在内场安装施工。这不但加快了造船周期,而且大大减少劳动强度,减少立体作业;确保安全生产,保证安装质量,并且为管路系统的标准化、通用化、系列化打下基础。管路安装结束后,必须配合机械设备一起进行运行试验,考验各系统的制造、安装质量,调整各种参数。使其符合技术性能,符合建造规范,满足船舶正常航行的要求。第一节管路安装方法管系应按管系安装图的定位尺寸进行管路安装。目前管路的安装方法有:系统安装法;区域或分段安装法;单元组装法。一、系统安装法系统安装法是传统的安装方法。这种方法的特点就是将管子和有关附件以散件状态吊运上船,再根据系统安装图逐根安装。显然,这种方法只能在船上现场进行,不安全,工作效率低。由于管路安装的工期短,各工种施工人员集中,场地狭窄,故需要妥善安排好管子吊运及安装的顺序,确保安装工作有条不紊地进行。(一)安装顺序的一般原则管子应在内场试压、清洗、表面处理,涂装工作完成后方能进行安装。应先装大口径管和总管,后装支管和小口径管;先装密集区域的管子,后装空旷场所的管子;定位尺寸要求高的先装,一般管子后装;机舱底部和平台甲板上的管子先装,沿舷旁、支柱旁上行和侧悬在甲板下的管子后装;船体的舱柜处要做密性试验场所的管子先装、不作试验的后装。机舱底部的管子布置情况较复杂,一般先装海水总管及舱底压载管系,再装上面一层的海水冷却水及燃油、滑油管系,最后装最上层布置的小口径管系。施工时,应根据实际情况统筹兼顾,避免后装的管子不能就位,造成不必要的返工。(二)管路支架的安装一般可在安装管子的同时安装支架,这样能补偿管子制造所产生的误差和设备的安装误差,减少由此而...
