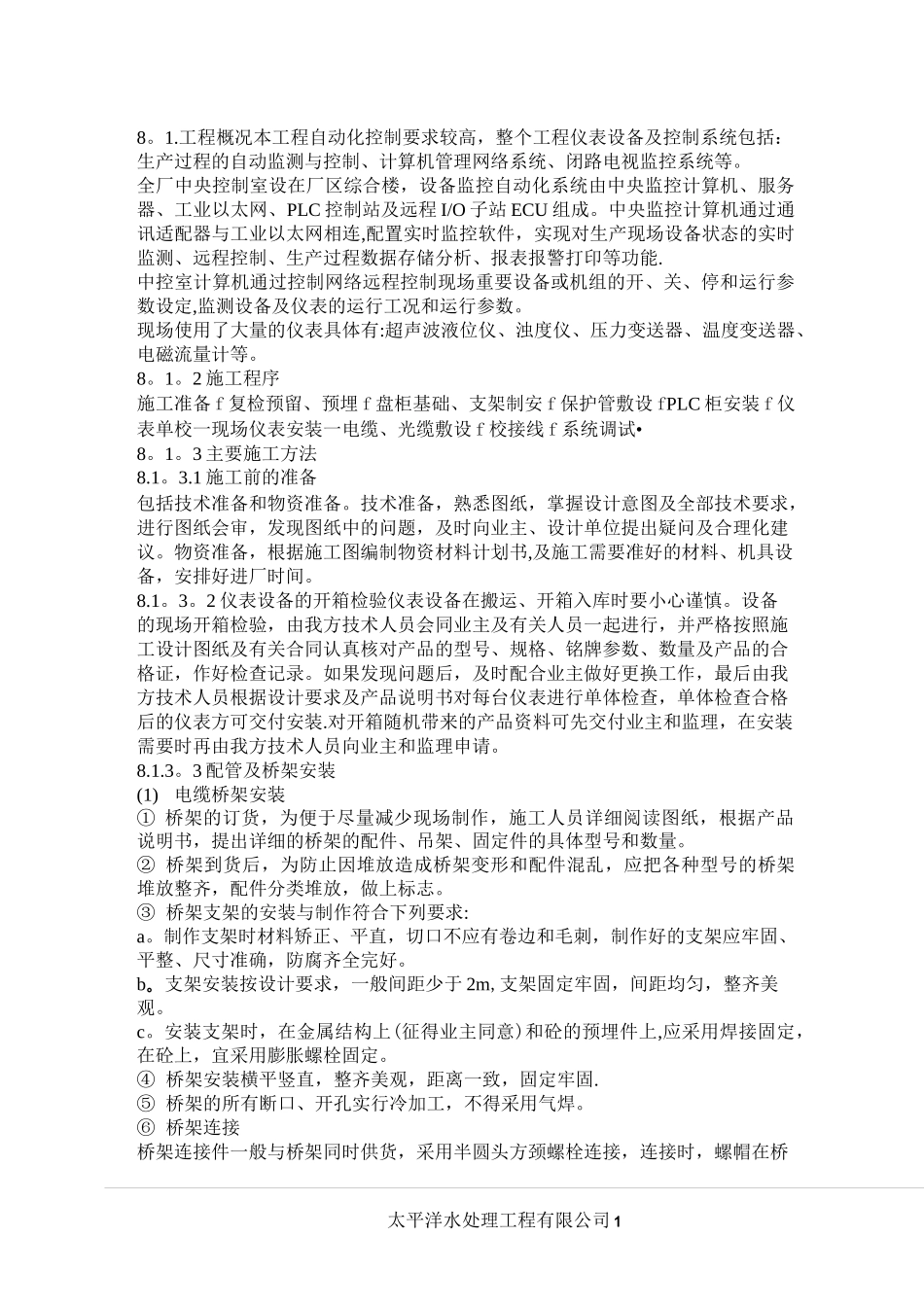

太平洋水处理工程有限公司 18。1.工程概况本工程自动化控制要求较高，整个工程仪表设备及控制系统包括：生产过程的自动监测与控制、计算机管理网络系统、闭路电视监控系统等。全厂中央控制室设在厂区综合楼，设备监控自动化系统由中央监控计算机、服务器、工业以太网、PLC 控制站及远程 I/O 子站 ECU 组成。中央监控计算机通过通讯适配器与工业以太网相连,配置实时监控软件，实现对生产现场设备状态的实时监测、远程控制、生产过程数据存储分析、报表报警打印等功能.中控室计算机通过控制网络远程控制现场重要设备或机组的开、关、停和运行参数设定,监测设备及仪表的运行工况和运行参数。现场使用了大量的仪表具体有:超声波液位仪、浊度仪、压力变送器、温度变送器、电磁流量计等。8。1。2 施工程序施工准备 f 复检预留、预埋 f 盘柜基础、支架制安 f 保护管敷设 fPLC 柜安装 f 仪表单校一现场仪表安装一电缆、光缆敷设 f 校接线 f 系统调试•8。1。3 主要施工方法8.1。3.1 施工前的准备包括技术准备和物资准备。技术准备，熟悉图纸，掌握设计意图及全部技术要求，进行图纸会审，发现图纸中的问题，及时向业主、设计单位提出疑问及合理化建议。物资准备，根据施工图编制物资材料计划书,及施工需要准好的材料、机具设备，安排好进厂时间。8.1。3。2 仪表设备的开箱检验仪表设备在搬运、开箱入库时要小心谨慎。设备的现场开箱检验，由我方技术人员会同业主及有关人员一起进行，并严格按照施工设计图纸及有关合同认真核对产品的型号、规格、铭牌参数、数量及产品的合格证，作好检查记录。如果发现问题后，及时配合业主做好更换工作，最后由我方技术人员根据设计要求及产品说明书对每台仪表进行单体检查，单体检查合格后的仪表方可交付安装.对开箱随机带来的产品资料可先交付业主和监理，在安装需要时再由我方技术人员向业主和监理申请。8.1.3。3 配管及桥架安装(1)电缆桥架安装① 桥架的订货，为便于尽量减少现场制作，施工人员详细阅读图纸，根据产品说明书，提出详细的桥架的配件、吊架、固定件的具体型号和数量。② 桥架到货后，为防止因堆放造成桥架变形和配件混乱，应把各种型号的桥架堆放整齐，配件分类堆放，做上标志。③ 桥架支架的安装与制作符合下列要求:a。制作支架时材料矫正、平直，切口不应有卷边和毛刺，制作好的支架应牢固、平整、尺寸准确，防腐齐全完好。b。支架安装按设计要求，一般间距少于 2m,支架...
