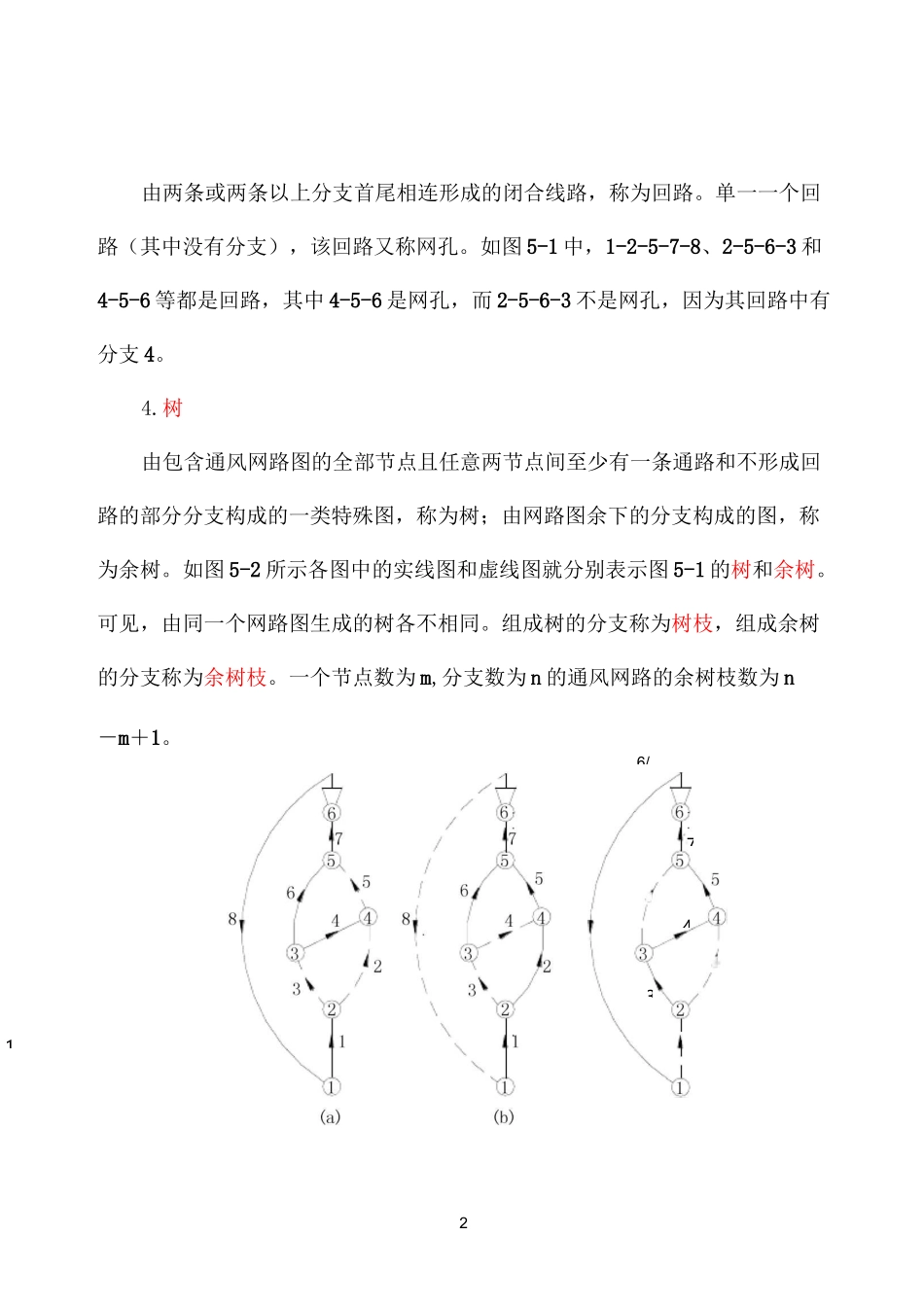

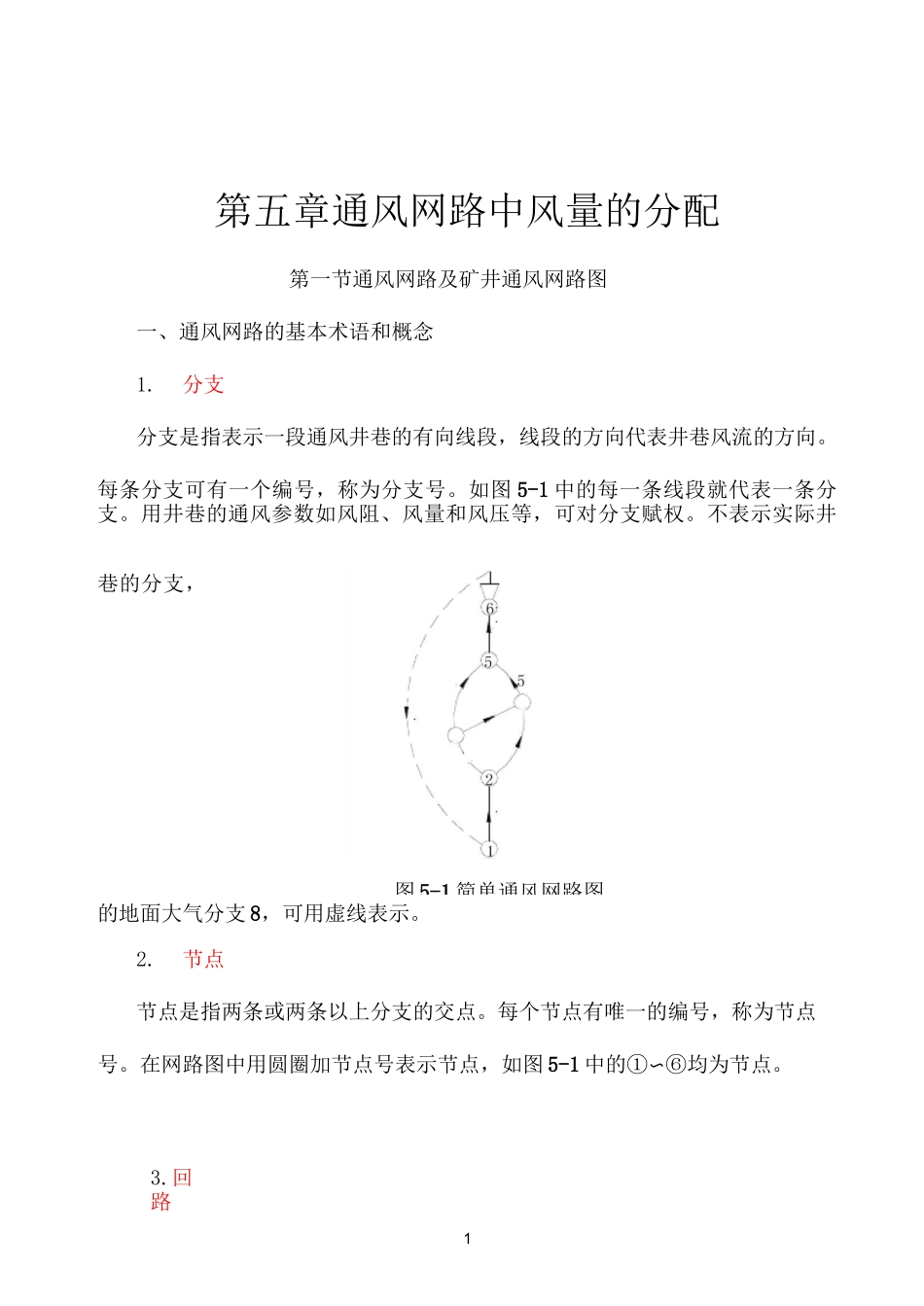

3.回路17682133、44图 5-1 简单通风网路图第五章通风网路中风量的分配第一节通风网路及矿井通风网路图一、通风网路的基本术语和概念1.分支分支是指表示一段通风井巷的有向线段，线段的方向代表井巷风流的方向。每条分支可有一个编号，称为分支号。如图 5-1 中的每一条线段就代表一条分支。用井巷的通风参数如风阻、风量和风压等，可对分支赋权。不表示实际井巷的分支，如图 5-1 中的连接进、回风井口的地面大气分支 8，可用虚线表示。2.节点节点是指两条或两条以上分支的交点。每个节点有唯一的编号，称为节点号。在网路图中用圆圈加节点号表示节点，如图 5-1 中的①〜⑥均为节点。2由两条或两条以上分支首尾相连形成的闭合线路，称为回路。单一一个回路（其中没有分支），该回路又称网孔。如图 5-1 中，1-2-5-7-8、2-5-6-3 和4-5-6 等都是回路，其中 4-5-6 是网孔，而 2-5-6-3 不是网孔，因为其回路中有分支 4。4.树由包含通风网路图的全部节点且任意两节点间至少有一条通路和不形成回路的部分分支构成的一类特殊图，称为树；由网路图余下的分支构成的图，称为余树。如图 5-2 所示各图中的实线图和虚线图就分别表示图 5-1 的树和余树。可见，由同一个网路图生成的树各不相同。组成树的分支称为树枝，组成余树的分支称为余树枝。一个节点数为 m,分支数为 n 的通风网路的余树枝数为 n－m＋1。76/4丿313图 5-2 树和余树45.独立回路由通风网路图的一棵树及其余树中的一条余树枝形成的回路，称为独立回路。如图 5-2(a)中的树与余树枝 5、2、3 可组成的三个独立回路分别是：5-6-4、2-4-6-7-8-1 和 3-6-7-8-1。由 n—m+1 条余树枝可形成 n—m+1 个独立回路。二、通风网路图的绘制不按比例、不反映空间关系的矿井通风网路图，能清楚地反映风流的方向和分合关系，便于进行通风网路解算和通风系统分析，是矿井通风管理的重要图件之一。通风网路图的形状是可以变化的。为了更清晰地表达通风系统中各井巷间的联接关系及其通风特点，通风网路图的节点可以移位，分支可以曲直伸缩。通常，习惯上把通风网路图总的形状画成“椭圆”形。绘制矿井通风网路图，一般可按如下步骤进行：1.节点编号在矿井通风系统图上，沿风流方向将井巷风流的分合点加以编号。编号顺序通常是沿风流方向从小到大，亦可按系统、按翼分开编号。节点编号不能重复且要保持连续性。2. 分支连线将有风流连通的节点用单线条(直线或弧线)连接。3. 图形整...
