某110KV变电站新建工程

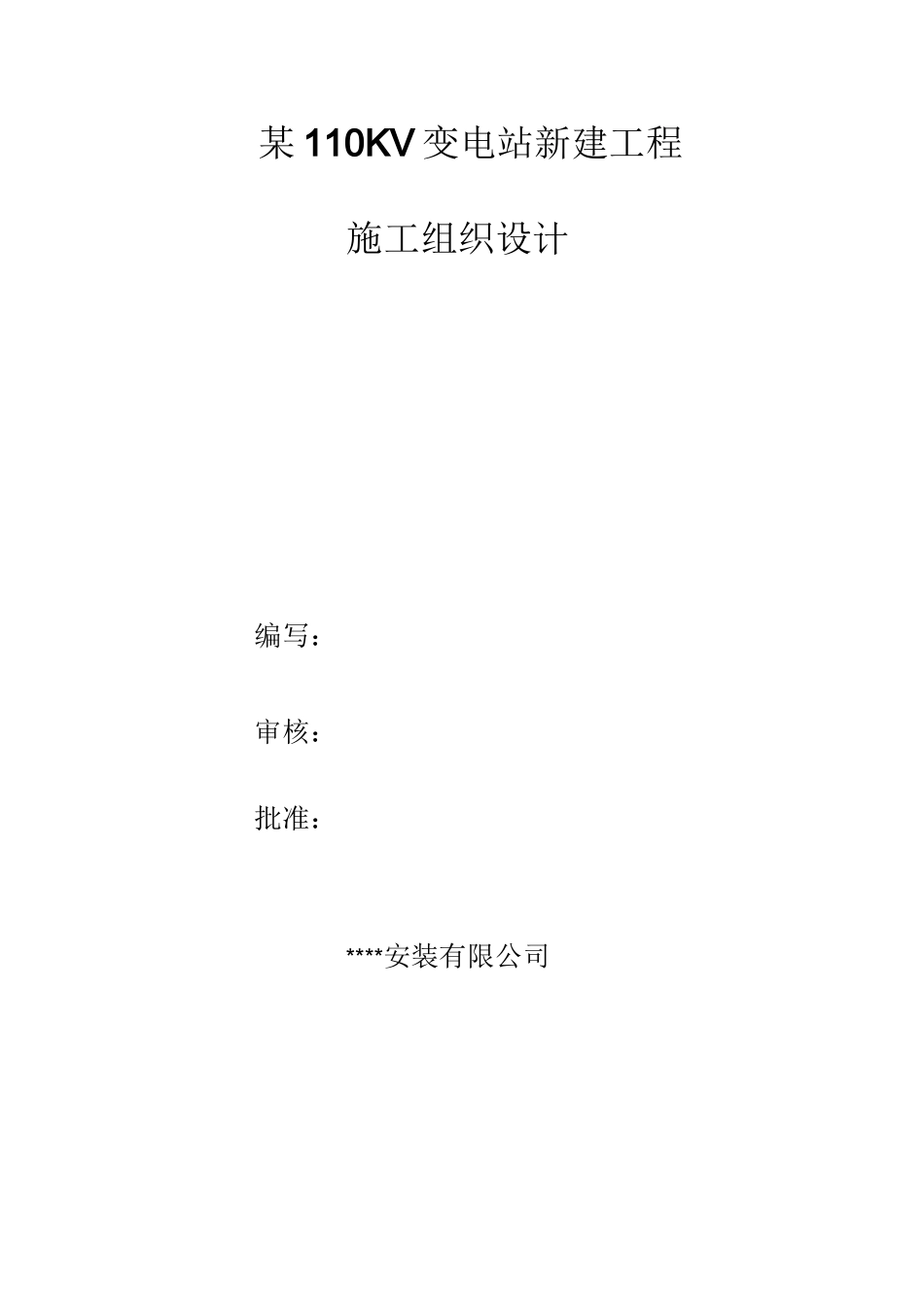

某110KV变电站新建工程_第1页
1/24
某110KV变电站新建工程_第2页
2/24
某110KV变电站新建工程_第3页
3/24
某 110KV 变电站新建工程施工组织设计编写:审核:批准:****安装有限公司目录目录5.3、保证完成任务的措施六、质量保证体系及技术组织措施6.1、质量目标6.2、质量管理机构6.3、施工过程控制6.4、工程质量服务6.5、质量保证技术措施6.6 施工质量技术管理七、职业健康安全保证体系及技术组织措施7.1、职业健康及安全生产目标7.2、职业健康安全管理机构7.3、职业健康安全管理职责7.4、职业健康安全教育制度7.5、安全活动日、安全工作票制度7.6、职业健康安全防护用品的管理和使用制度7.7、安全组织技术措施八、环境保护及文明施工8.1、施工中影响环境保护的因素8.2、环境保护的具体措施8.3、文明施工实施方案一. 编制依据:1.1 电力建设有限公司送电分公司下达的基建施工计划.1.2 输变电工程达标投产考核评定标准1.3 设计院绘制的电气安装一次施工图和二次施工图.1.4 国家标准《电气装置安装工程施工及验收规范》1.5 本工程施工招标文件二. 工程概况:2.1 工程规模:本站主变终期主变容量为 3*50MVA,电压等级为 110/35/10kV,本期新上 2、3#主变;110KV 进线规划 3 回,采用扩大内桥接线,本期安装 110KV 进线 2 回,采用内桥接线形式;35KV 新上两段母线,单母线分段接线,室外软母线布置,出线 6 回;10KV 心上两段母线,室内 34 面开关柜,单母线分段接线,出现 20 回。无功补偿容量 3006kvar、5010kvar 的散装成套式电力电容器各 2 台。本站二次采用南京南瑞公司 RCS9000 变电站自动化系统,保护室内设综自屏 14 面,监控台一个,交直流屏 11 面,站内微机五防的安装调整,约 15000 余米电缆的敷设接引等工作。2.2 工程特点本工程为基建达标工程,工期要求紧,要求在 7 月前送电。2.3 本期工程承包范围序号项目名称序号项目名称1主变装置安装510KV 无功补偿装置安装2110kV 配电装置安装6所用变部分装置安装335kV 配电装置安装7电气二次设备安装410kV 配电装置安装三、现场组织系统3.1 管理人员职责为快速、安全、优质、达标完成本期施工任务,应强化现场管理,加强劳动纪律。施工班班长及每个成员都要从设备安装开始到设备投运为止,全过程实现全面质量管理,以各种记录表格来反映实际安装情况,以推动工程管理及达标工作向新水平迈进。a)书记:****负责政治思想工作,开展形势教育。b)经理:****为负责工程总调度及安全施工的管理。组长:***副组长:***组长:***c)公司技术员:****负责工时核对...
