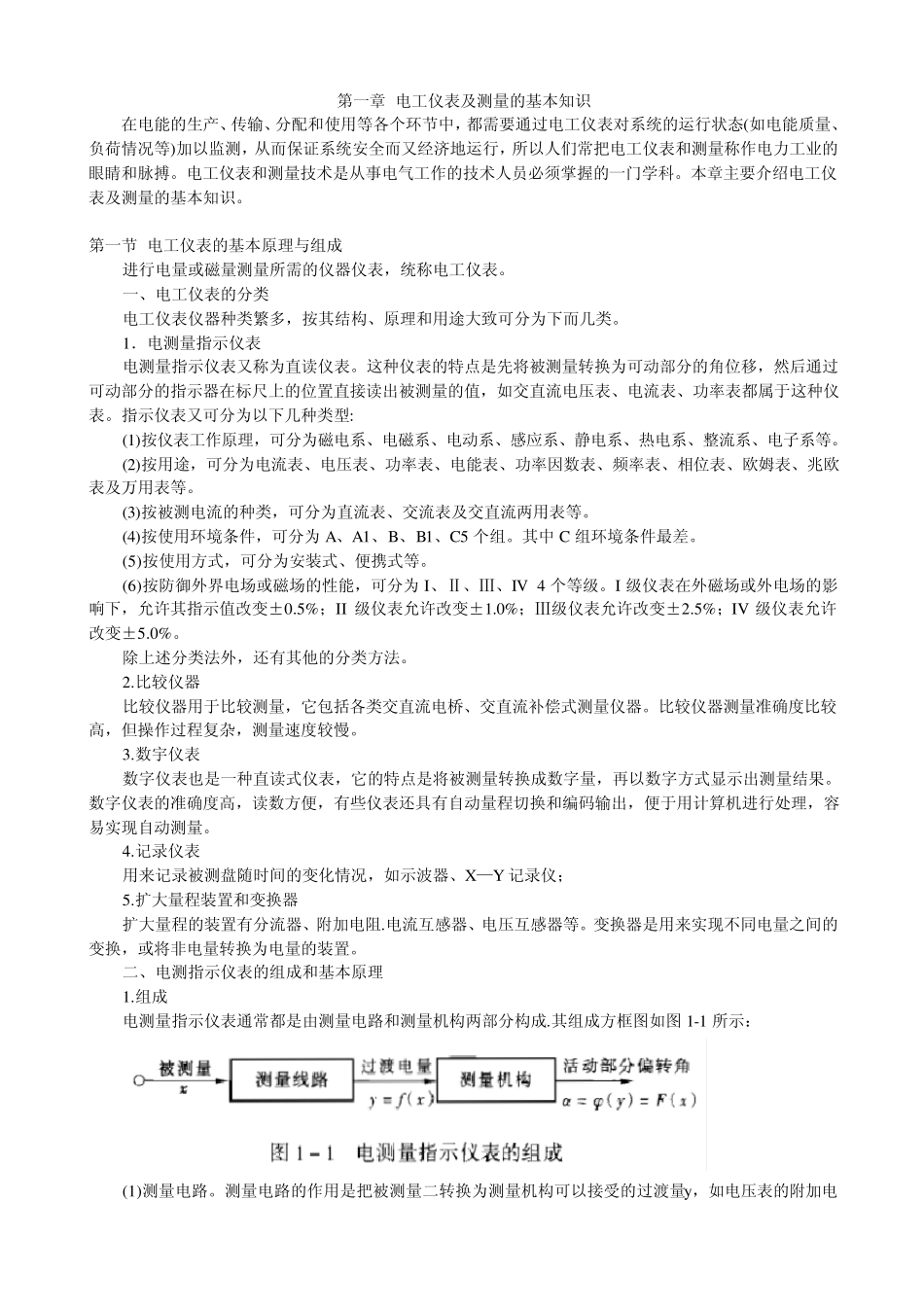

第一章 电工仪表及测量的基本知识 在电能的生产、传输、分配和使用等各个环节中，都需要通过电工仪表对系统的运行状态(如电能质量、负荷情况等)加以监测，从而保证系统安全而又经济地运行，所以人们常把电工仪表和测量称作电力工业的眼睛和脉搏。电工仪表和测量技术是从事电气工作的技术人员必须掌握的一门学科。本章主要介绍电工仪表及测量的基本知识。 第一节 电工仪表的基本原理与组成 进行电量或磁量测量所需的仪器仪表，统称电工仪表。 一、电工仪表的分类 电工仪表仪器种类繁多，按其结构、原理和用途大致可分为下而几类。 1．电测量指示仪表 电测量指示仪表又称为直读仪表。这种仪表的特点是先将被测量转换为可动部分的角位移，然后通过可动部分的指示器在标尺上的位置直接读出被测量的值，如交直流电压表、电流表、功率表都属于这种仪表。指示仪表又可分为以下几种类型: (1)按仪表工作原理，可分为磁电系、电磁系、电动系、感应系、静电系、热电系、整流系、电子系等。 (2)按用途，可分为电流表、电压表、功率表、电能表、功率因数表、频率表、相位表、欧姆表、兆欧表及万用表等。 (3)按被测电流的种类，可分为直流表、交流表及交直流两用表等。 (4)按使用环境条件，可分为 A、A1、B、B1、C5 个组。其中 C 组环境条件最差。 (5)按使用方式，可分为安装式、便携式等。 (6)按防御外界电场或磁场的性能，可分为 I、Ⅱ、Ⅲ、IV 4 个等级。I 级仪表在外磁场或外电场的影响下，允许其指示值改变±0.5%；II 级仪表允许改变±1.0%；Ⅲ级仪表允许改变±2.5%；IV 级仪表允许改变±5.0%。 除上述分类法外，还有其他的分类方法。 2.比较仪器 比较仪器用于比较测量，它包括各类交直流电桥、交直流补偿式测量仪器。比较仪器测量准确度比较高，但操作过程复杂，测量速度较慢。 3.数宇仪表 数字仪表也是一种直读式仪表，它的特点是将被测量转换成数字量，再以数字方式显示出测量结果。数字仪表的准确度高，读数方便，有些仪表还具有自动量程切换和编码输出，便于用计算机进行处理，容易实现自动测量。 4.记录仪表 用来记录被测盘随时间的变化情况，如示波器、X—Y 记录仪； 5.扩大量程装置和变换器 扩大量程的装置有分流器、附加电阻.电流互感器、电压互感器等。变换器是用来实现不同电量之间的变换，或将非电量转换为电量的装置。 二、电测指示仪表的组成和基本原理 1.组成 电测量指示仪表通常都是由测量电路和测量...
