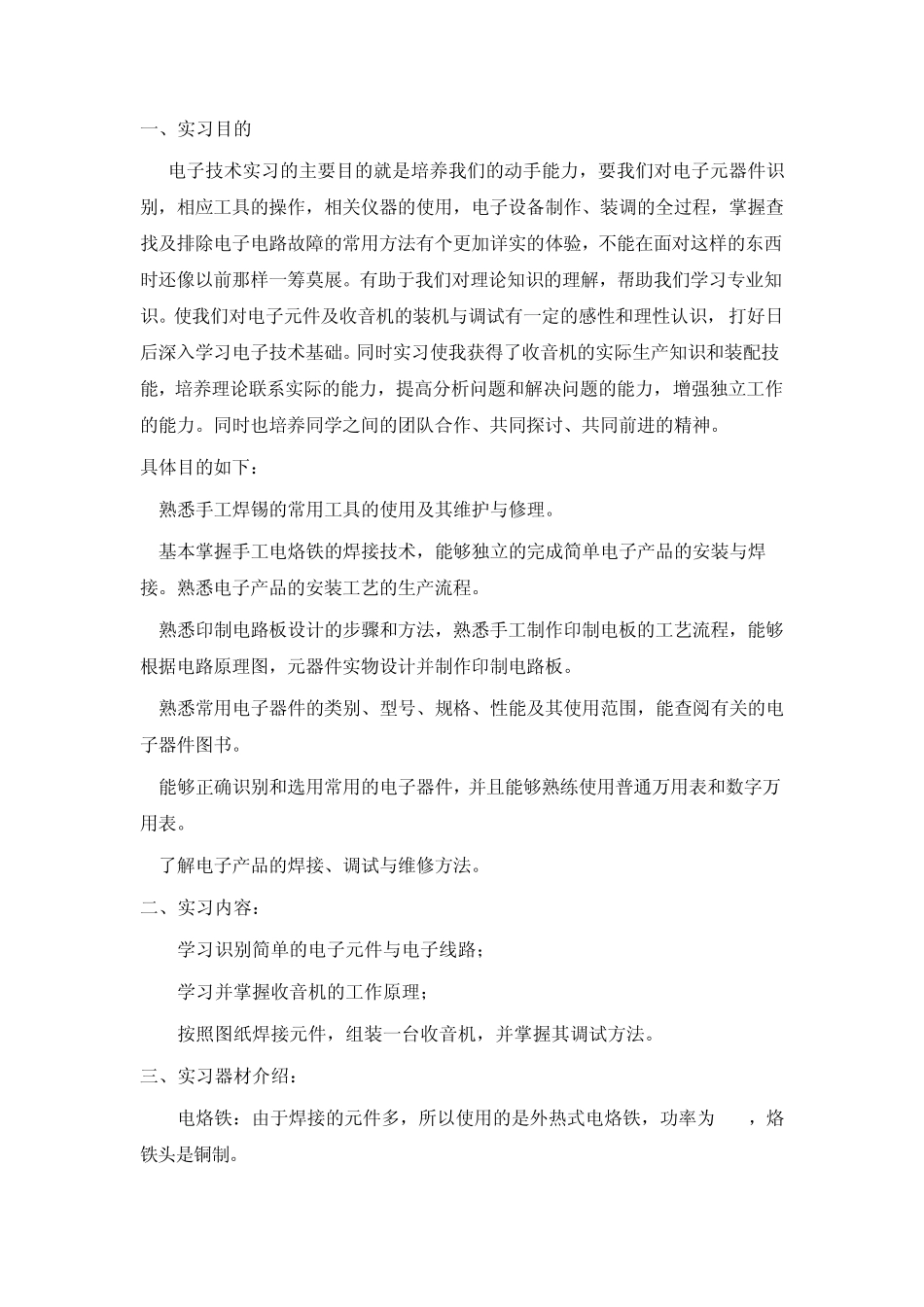

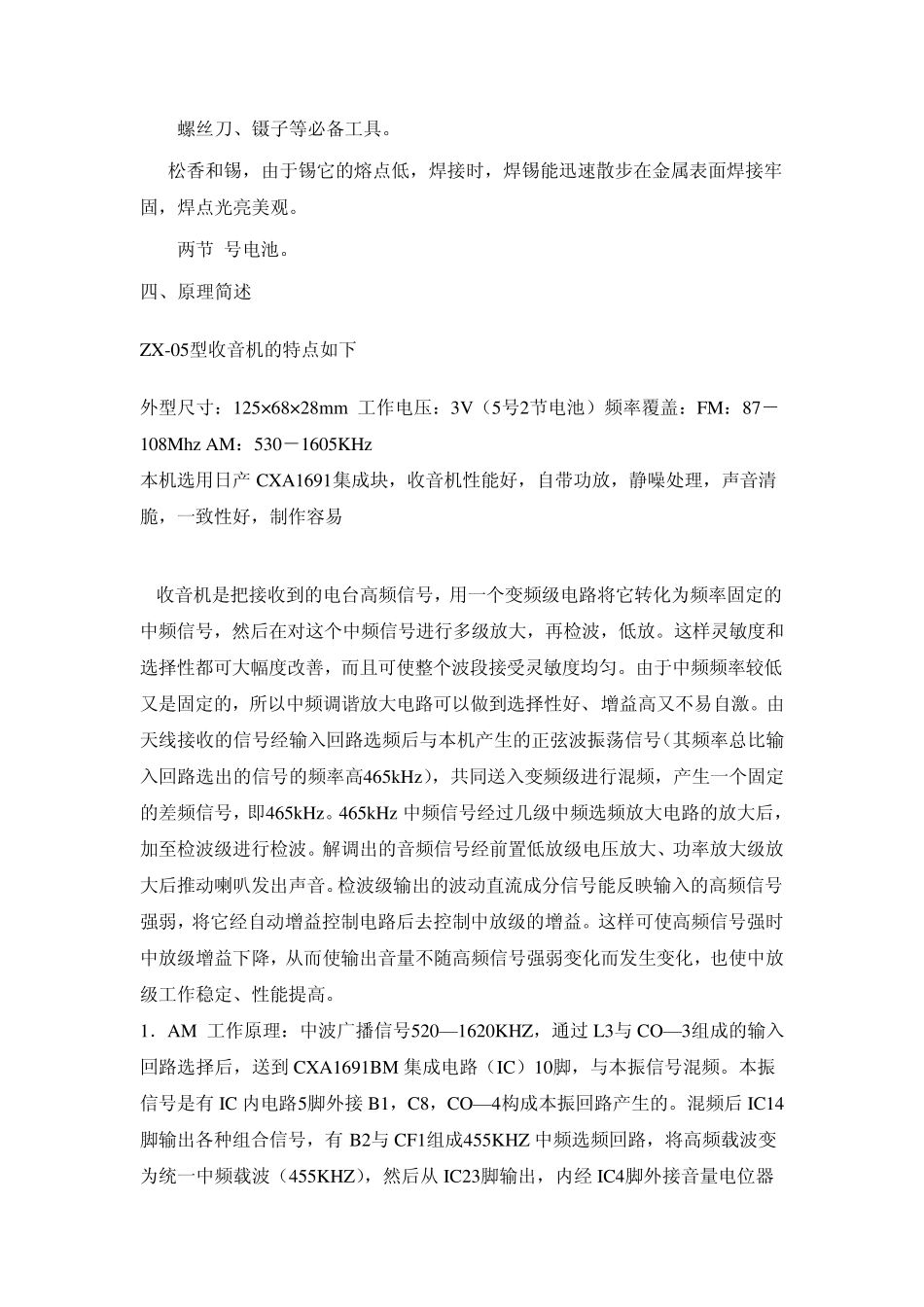

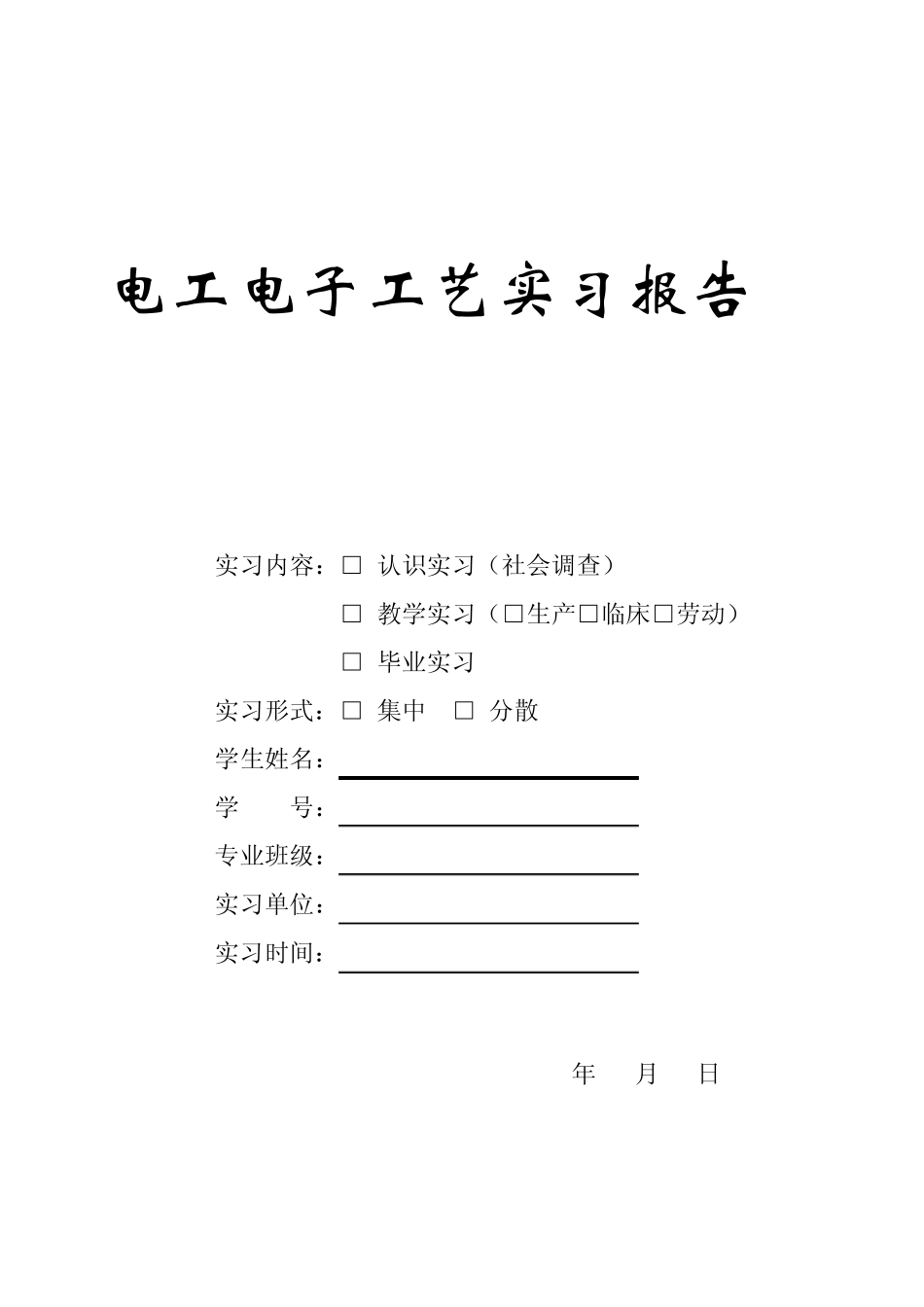

电工电子工艺实习报告 实习内容：□ 认识实习（社会调查） □ 教学实习（□生产□临床□劳动） □ 毕业实习 实习形式：□ 集中 □ 分散 学生姓名： 学 号： 专业班级： 实习单位： 实习时间： 2010年 月 日 一、实习目的 电子技术实习的主要目的就是培养我们的动手能力，要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。 具体目的如下： 1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。 4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。 5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。 6.了解电子产品的焊接、调试与维修方法。 二、实习内容： (1) 学习识别简单的电子元件与电子线路； (2) 学习并掌握收音机的工作原理； (3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法。 三、实习器材介绍： (1) 电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。 (2) 螺丝刀、镊子等必备工具。 (3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 (4) 两节5号电池。 四、原理简述 ZX-05型收音机的特点如下 外型尺寸：125×68×28mm 工作电压：3V（5号2节电池）频率覆盖：FM：87－108Mhz AM：530－1605KHz 本机选用日产 CXA1691集成块，收音机性能好，自带功放，静噪处理，声音清脆，一致性好，制作容易 收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进...
