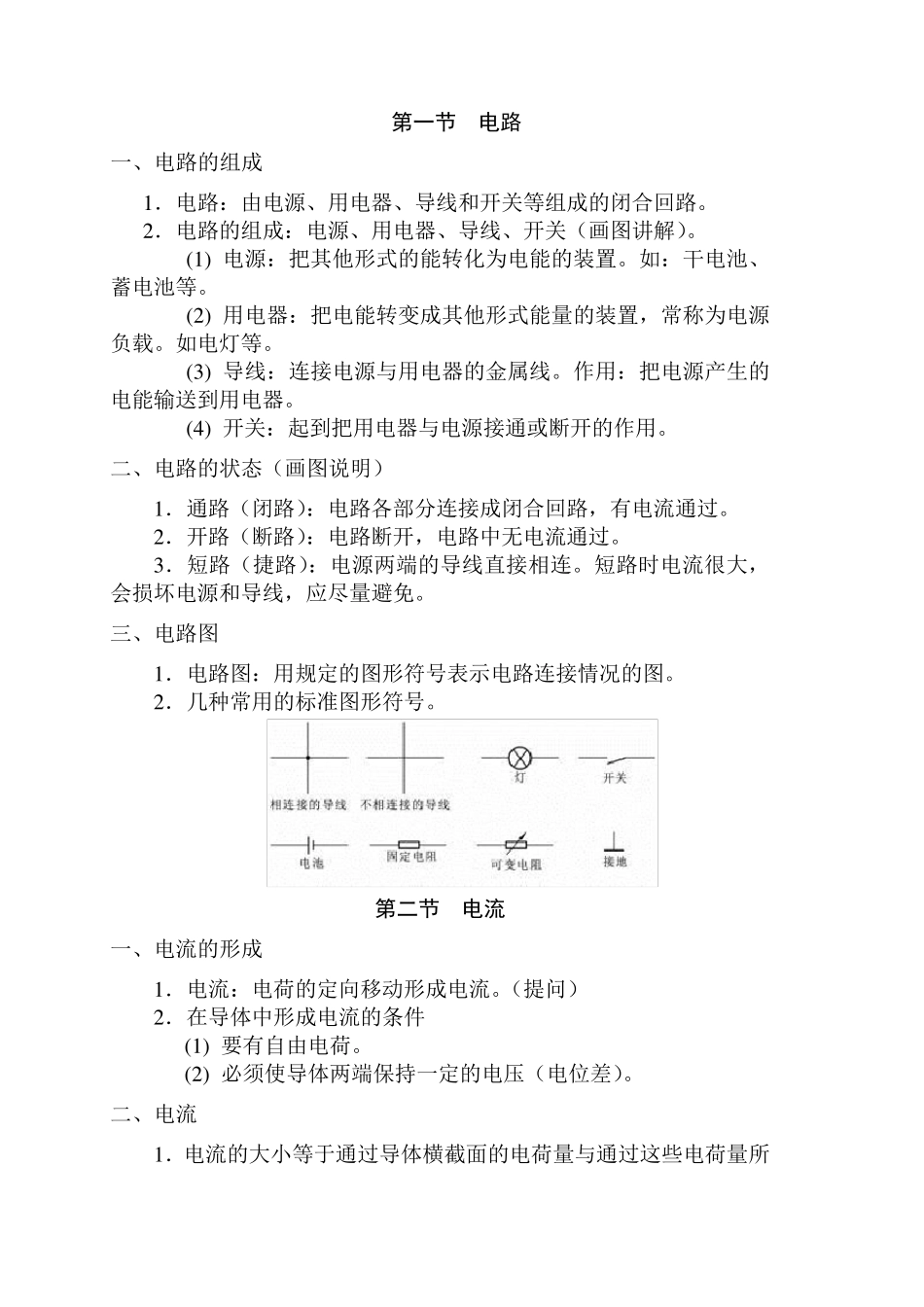

《电工技术基础与技能》教案 第一节 电路 一、电路的组成 1 ．电路：由电源、用电器、导线和开关等组成的闭合回路。 2 ．电路的组成：电源、用电器、导线、开关（画图讲解）。 (1 ) 电源：把其他形式的能转化为电能的装置。如：干电池、蓄电池等。 (2 ) 用电器：把电能转变成其他形式能量的装置，常称为电源负载。如电灯等。 (3 ) 导线：连接电源与用电器的金属线。作用：把电源产生的电能输送到用电器。 (4 ) 开关：起到把用电器与电源接通或断开的作用。 二、电路的状态（画图说明） 1 ．通路（闭路）：电路各部分连接成闭合回路，有电流通过。 2 ．开路（断路）：电路断开，电路中无电流通过。 3 ．短路（捷路）：电源两端的导线直接相连。短路时电流很大，会损坏电源和导线，应尽量避免。 三、电路图 1 ．电路图：用规定的图形符号表示电路连接情况的图。 2 ．几种常用的标准图形符号。 第二节 电流 一、电流的形成 1 ．电流：电荷的定向移动形成电流。（提问） 2 ．在导体中形成电流的条件 (1 ) 要有自由电荷。 (2 ) 必须使导体两端保持一定的电压（电位差）。 二、电流 1 ．电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值。 I=tq 2．单位：1A1C/s；1mA103 A；1A106A 3．电流的方向 实际方向—规定：正电荷定向移动的方向为电流的方向。 提问：金 属 导 体 、电解液中的电流方向如何？ 参考方向：任意假定。 4．直流电：电流方向和强弱都不随时间而改变的电流。（画图说明） 第三节 电阻 一、电阻 1．导体对电流所呈现出的阻碍作用。不仅金属导体有电阻，其他物体也有电阻。 2．导体电阻是由它本身的物理条件决定的。 例：金属导体，它的电阻由它的长短、粗细、材料的性质和温度决定。 3．电阻定律：在保持温度不变的条件下，导体的电阻跟导体的长度成正比，跟导体的横截面积成反比，并与导体的材料性质有关。 RSl  式中：－导体的电阻率。它与导体的几何形状无关，而与导体材料的性质和导体所处的条件有关（如温度）。 单位：R－欧姆（Ω）；l－米（m）；S－平方米（m2）；－欧米（ m）。 4．(1) 阅读 P6 表 1-1，得出结论。 (2) 结论：电阻率的大小反映材料导电性能的好坏，电阻率愈大，导电性能愈差。 导体：＜10-6  m 绝缘体：＞107 m 半导体：1...
