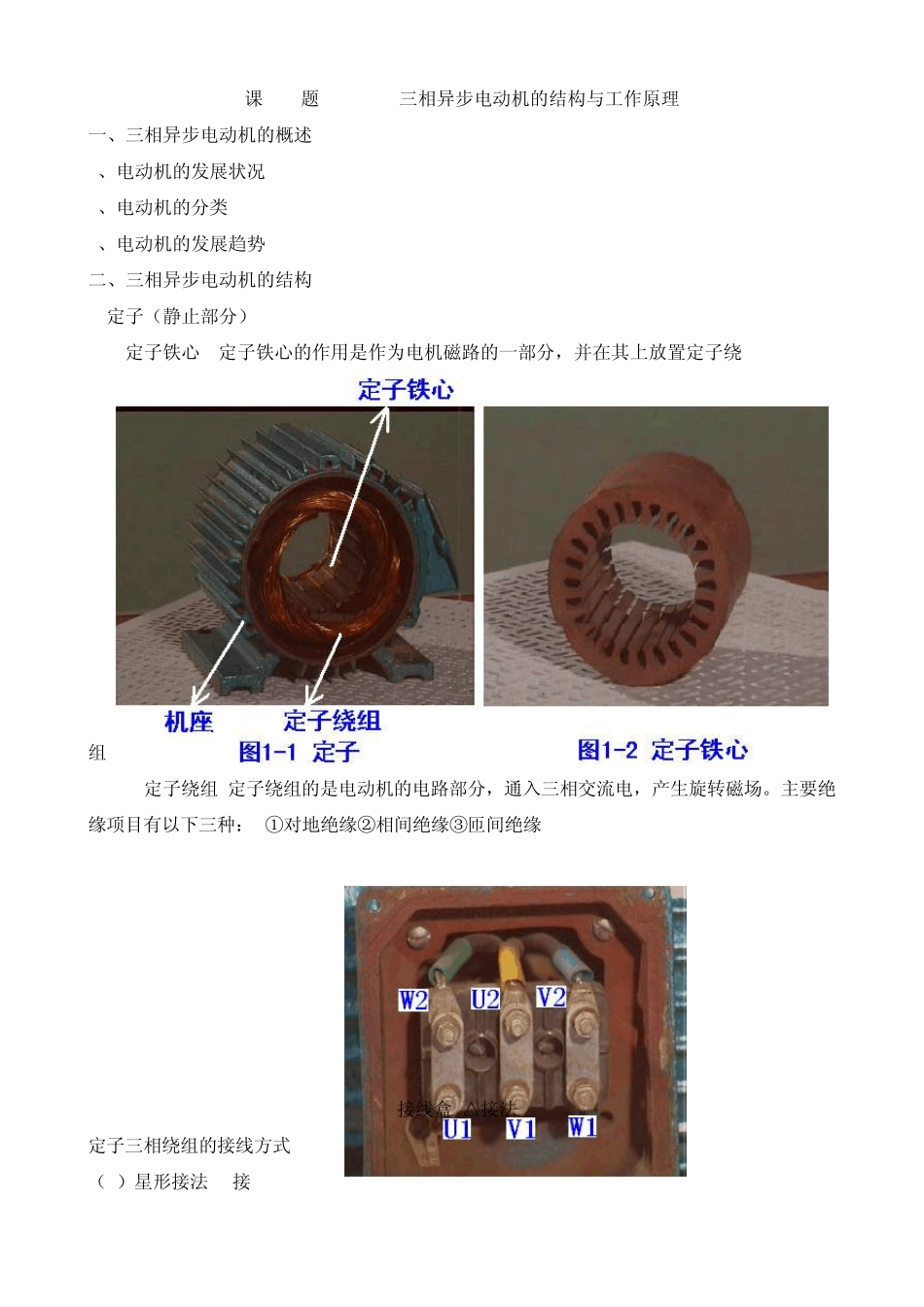

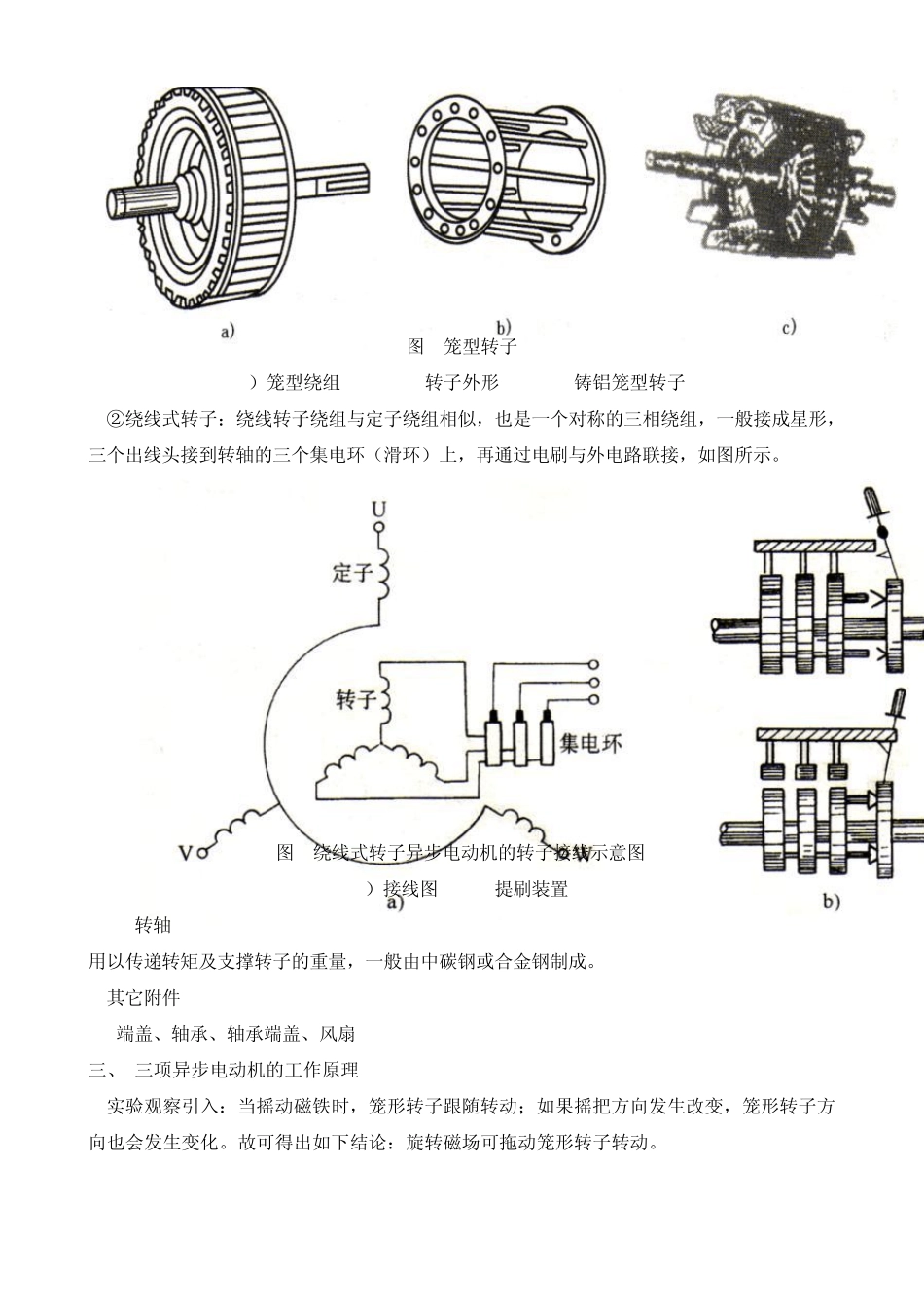

课 题NO30. 三相异步电动机的结构与工作原理 一、三相异步电动机的概述 1、电动机的发展状况 2、电动机的分类 3、电动机的发展趋势 二、三相异步电动机的结构 1.定子（静止部分） (1).定子铁心: 定子铁心的作用是作为电机磁路的一部分，并在其上放置定子绕组 (2).定子绕组:定子绕组的是电动机的电路部分，通入三相交流电，产生旋转磁场。主要绝缘项目有以下三种： ①对地绝缘②相间绝缘③匝间绝缘 接线盒(△接法) 定子三相绕组的接线方式 （1）星形接法(Y接) （2）三角形接法(△接) (3).机座 2.转子（旋转部分） 转子是电动机的旋转部分，包括转子铁心、转子绕组和转轴等部件。 (1).转子铁心 作用:电机磁路的一部分，并放置转子绕组。一般用0.5毫米厚的硅钢片冲制、叠压而成，硅钢片外圆冲有均匀分布的孔，用来安置转子绕组。 (2).转子绕组 作用是切割定子旋转磁场产生感应电动势及电流，并形成电磁转矩而使电动机旋转。根据构造的不同分为鼠笼式转子和绕线式转子。如所示。 图转子绕组 ①鼠笼式转子：若去掉转子铁心，整个绕组的外形像一个鼠笼，故称笼型绕组。小型笼型电动机采用铸铝转子绕组，对于 100KW以上的电动机采用铜条和铜端环焊接而成。如图1-6所示。 图 笼型转子 a）笼型绕组 b) 转子外形 c) 铸铝笼型转子 ②绕线式转子：绕线转子绕组与定子绕组相似，也是一个对称的三相绕组，一般接成星形，三个出线头接到转轴的三个集电环（滑环）上，再通过电刷与外电路联接，如图所示。 图 绕线式转子异步电动机的转子接线示意图 a）接线图 b)提刷装置 (3). 转轴 用以传递转矩及支撑转子的重量，一般由中碳钢或合金钢制成。 3.其它附件 端盖、轴承、轴承端盖、风扇 三、 三项异步电动机的工作原理 实验观察引入：当摇动磁铁时，笼形转子跟随转动；如果摇把方向发生改变，笼形转子方向也会发生变化。故可得出如下结论：旋转磁场可拖动笼形转子转动。 图 鼠笼型转子随旋转磁极而转动的实验 1．旋转磁场的产生 旋转磁场产生的原理 以两极电机即2p=2为例说明，如图1-10（a）所示。对称的三相绕组U1U2、V1V2、W1W2假定为集中绕组，三相绕组接成星形，并通以三相对称电流iA、iB、iC。如图1（b）（c）所示。 （a）简化的三相绕组分布图； （b）按星形联接的三相 绕组接通三相电源 （c）三相对称电流波形图 当ω t=0时，iA=0；iB为负值，即iB由末端V2流入，首端V1流出；iC为正值，即iC由首端W1...
