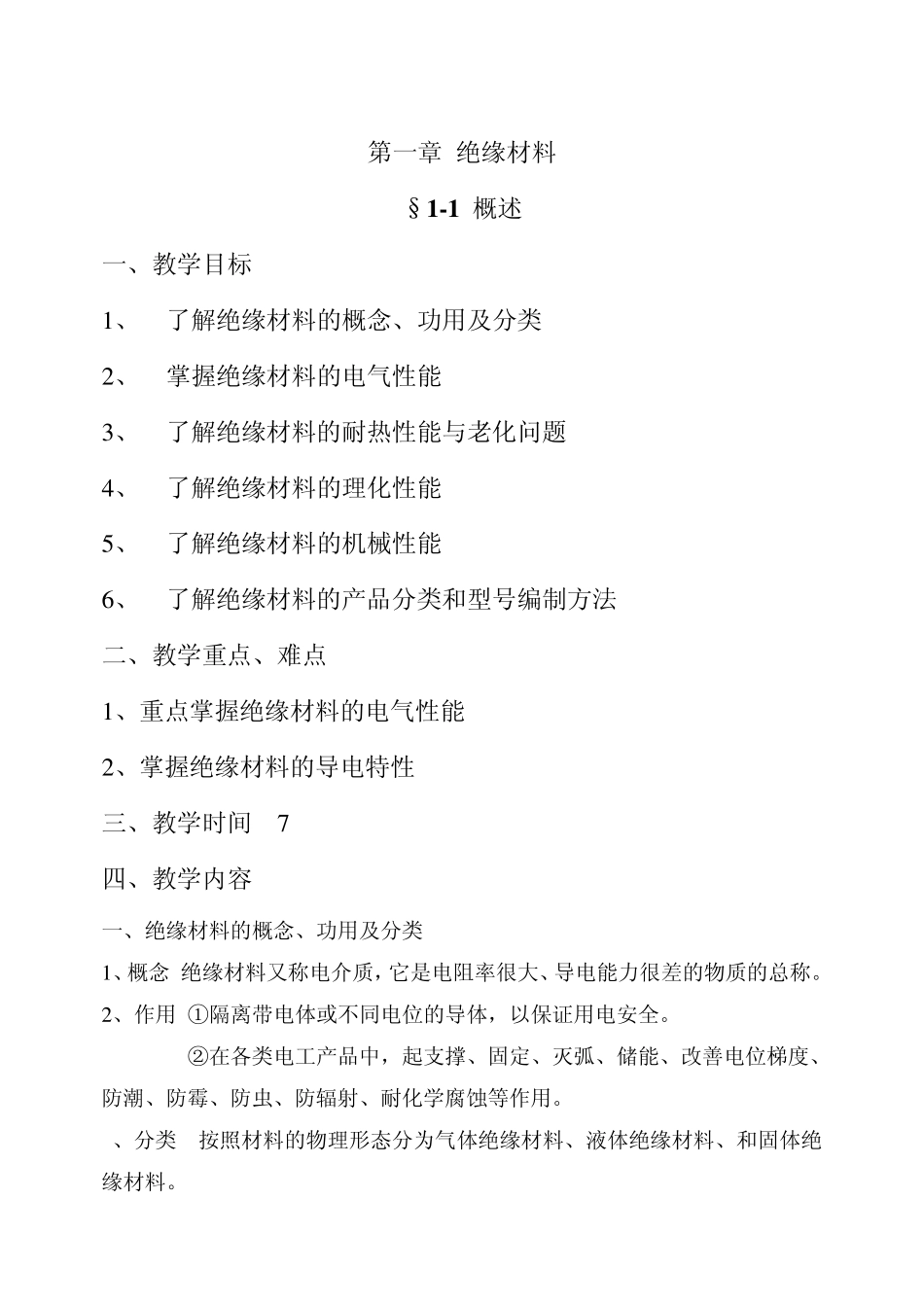

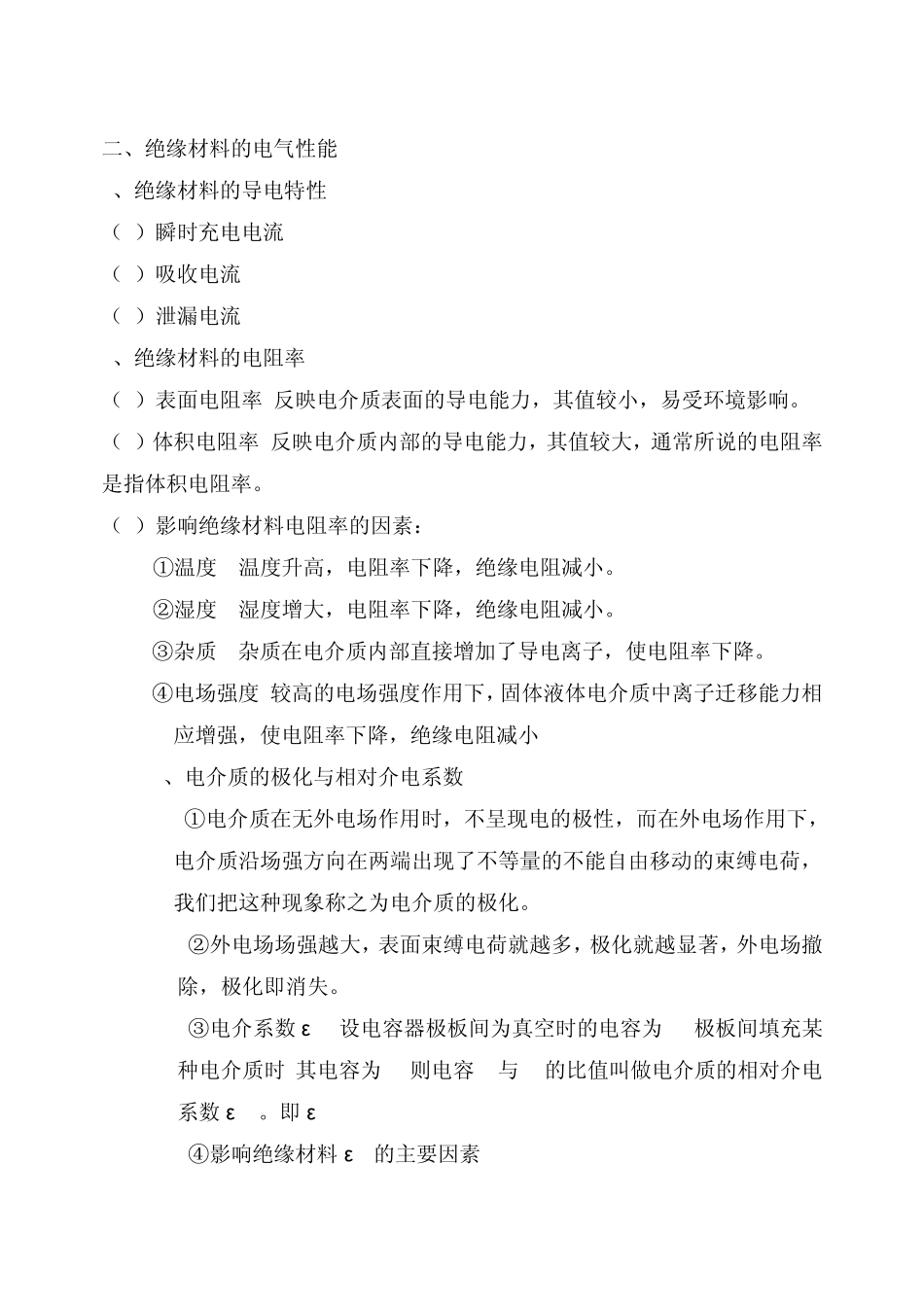

电工材料教案 开平综合职校 郑良明 第一章 绝缘材料 §1 -1 概述 一、教学目标 1 、 了解绝缘材料的概念、功用及分类 2 、 掌握绝缘材料的电气性能 3 、 了解绝缘材料的耐热性能与老化问题 4 、 了解绝缘材料的理化性能 5 、 了解绝缘材料的机械性能 6 、 了解绝缘材料的产品分类和型号编制方法 二、教学重点、难点 1 、重点掌握绝缘材料的电气性能 2 、掌握绝缘材料的导电特性 三、教学时间 7 四、教学内容 一、绝缘材料的概念、功用及分类 1 、概念 绝缘材料又称电介质，它是电阻率很大、导电能力很差的物质的总称。 2 、作用 ①隔离带电体或不同电位的导体，以保证用电安全。 ②在各类电工产品中，起支撑、固定、灭弧、储能、改善电位梯度、防潮、防霉、防虫、防辐射、耐化学腐蚀等作用。 3、分类 按照材料的物理形态分为气体绝缘材料、液体绝缘材料、和固体绝缘材料。 二、绝缘材料的电气性能 1、绝缘材料的导电特性 （1）瞬时充电电流IC （2）吸收电流IS （3）泄漏电流IL 2、绝缘材料的电阻率 （1）表面电阻率 反映电介质表面的导电能力，其值较小，易受环境影响。 （2）体积电阻率 反映电介质内部的导电能力，其值较大，通常所说的电阻率是指体积电阻率。 （3）影响绝缘材料电阻率的因素： ①温度 温度升高，电阻率下降，绝缘电阻减小。 ②湿度 湿度增大，电阻率下降，绝缘电阻减小。 ③杂质 杂质在电介质内部直接增加了导电离子，使电阻率下降。 ④电场强度 较高的电场强度作用下，固体液体电介质中离子迁移能力相应增强，使电阻率下降，绝缘电阻减小. 3、电介质的极化与相对介电系数 ①电介质在无外电场作用时，不呈现电的极性，而在外电场作用下，电介质沿场强方向在两端出现了不等量的不能自由移动的束缚电荷，我们把这种现象称之为电介质的极化。 ②外电场场强越大，表面束缚电荷就越多，极化就越显著，外电场撤除，极化即消失。 ③电介系数 εr 设电容器极板间为真空时的电容为 C0,极板间填充某种电介质时,其电容为 C,则电容 C与 C0的比值叫做电介质的相对介电系数 εr 。即 εr=C/ C0 ④影响绝缘材料εr的主要因素 A） 频率 电介质的极化需要一定的时间，当电场频率增高时，周期缩短，极化来不及形成，因此εr随电场频率增高而下降。 B ） 温度 温度生高，加剧电介质的分子热运动，增加束缚电荷，加强极化；另一方面使分子难以排列整齐而削弱...
