电工电子课后习题及答案(陈新龙,胡国庆,清华大学出版社)VIP专享

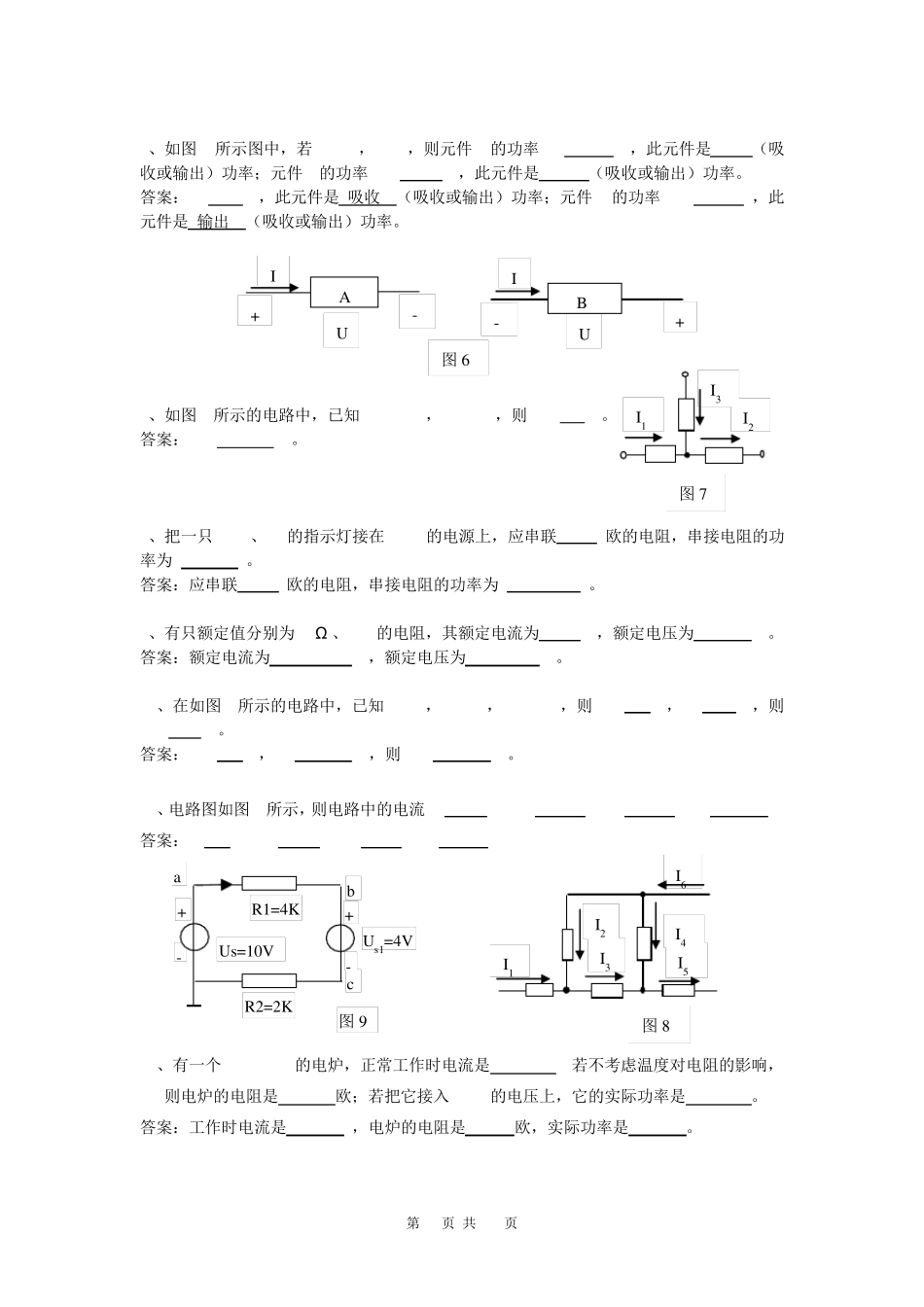

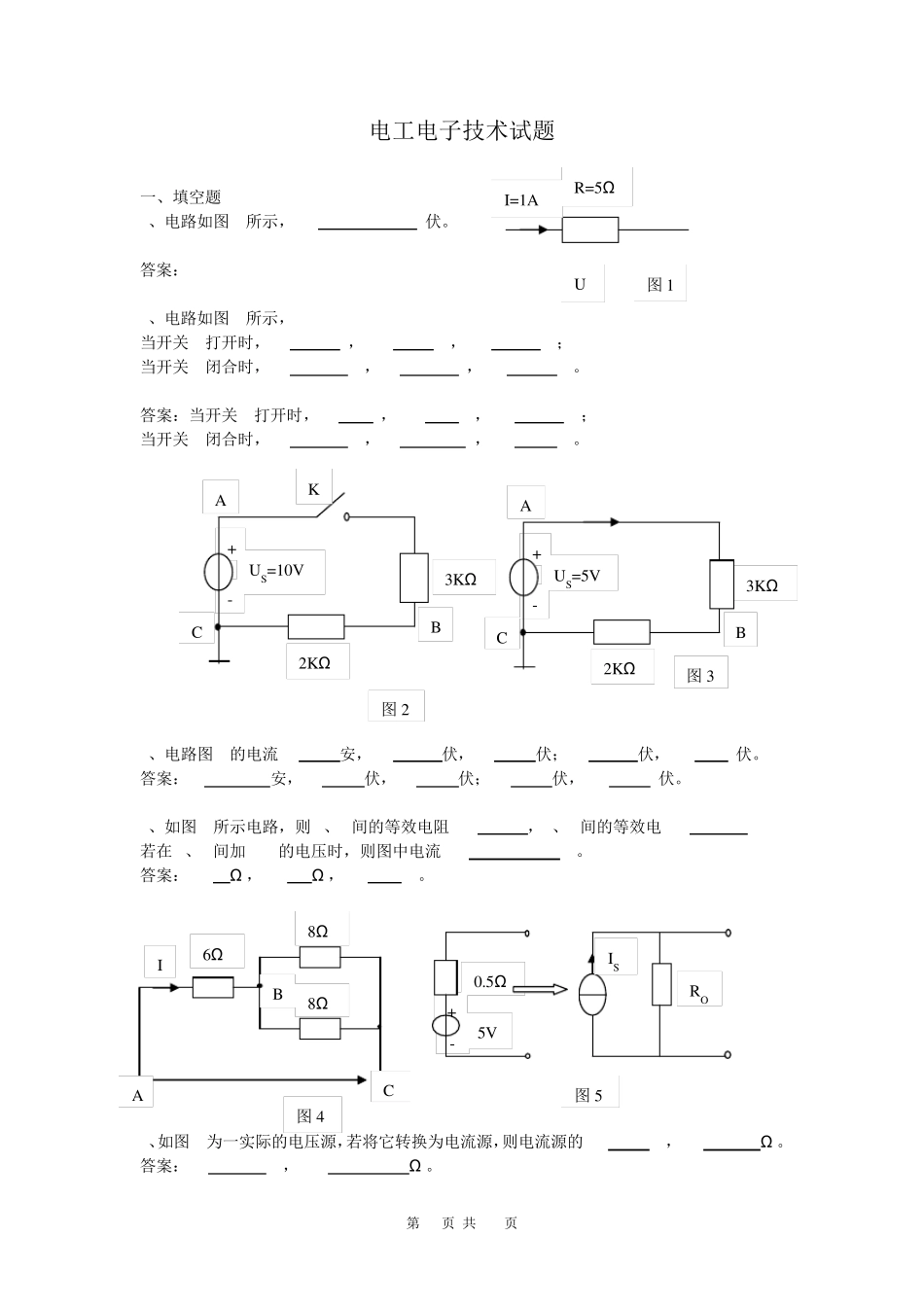

第 1 页 共 85 页 电工电子技术试题 一、填空题 1、电路如图 1所示，U= 伏。 答案：5V 2、电路如图 2所示， 当开关 K打开时，VA= V，VB= V，UAB= V； 当开关 K闭合时，VA= V，VB= V，UAB= V。 答案：当开关 K打开时，VA= 10 V，VB= 0 V，UAB= 10 V； 当开关 K闭合时，VA= 10 V，VB= 4 V，UAB= 6 V。 3、电路图 3的电流 I= 安，UA= 伏，UB= 伏；UC= 伏，UBC= 伏。 答案：I= 0.001 安，UA= 5 伏，UB= 2 伏；UC= 0 伏，UBC= 2 伏。 4、如图 4所示电路，则 B、C间的等效电阻 RBC= ，A、C间的等效电RAC= 若在 A、C间加 10V的电压时，则图中电流 I= A。 答案：RBC= 4Ω ，RAC= 10Ω ，I= 1 A。 5、如图 5为一实际的电压源，若将它转换为电流源，则电流源的 IS= A，R0= Ω 。 答案：IS= 10 A，R0= 0.5 Ω 。 I=1A R=5Ω U - + A B C K U S=10V 2KΩ 3KΩ 图 1 图 2 - + A B C U S=5V 2KΩ 3KΩ 图 3 A C B I 6Ω 8Ω 8Ω 图 4 0.5Ω - + 5V IS RO 图 5 第 2 页 共 85 页 6、如图 6所示图中，若 U=10V，I=2A，则元件 A的功率 PA= W，此元件是 （吸收或输出）功率；元件 B的功率 PB= W，此元件是 （吸收或输出）功率。 答案：PA= 20 W，此元件是 吸收 （吸收或输出）功率；元件 B的功率 PB= -20 W，此元件是 输出 （吸收或输出）功率。 7、如图 7所示的电路中，已知 I1=0.01A，I2=0.3A，则 I3= A。 答案：I3= 0.29 A。 8、把一只 110V、9W的指示灯接在 380V的电源上，应串联 欧的电阻，串接电阻的功率为 W。 答案：应串联 3300 欧的电阻，串接电阻的功率为 22 W。 9、有只额定值分别为 40Ω 、10W的电阻，其额定电流为 A，额定电压为 V。 答案：额定电流为 0.707 A，额定电压为 20 V。 10、在如图 8所示的电路中，已知 I1=1A，I2=3A ，I5= 4.5A，则 I3= A，I4= A，则I6= A。 答案：I3= 4 A，I4= 0.5 A，则 I6= 3.5 A。 11、电路图如图 9所示，则电路中的电流 I= mA,Uab= V,Ubc= V,Va= V. 答案：I= 1 mA,Uab= 4 V,Ubc= 4 V,Va= 10 V. - Us1=4VUs=10V R1=4K + a c R2=2K b + - 12、有一个 1KW,220V的电炉，正常工作时电流是 A;若不考虑温度对电阻的影响，则电炉的电阻是 欧；若把它接入 110V的电压上，它的...
