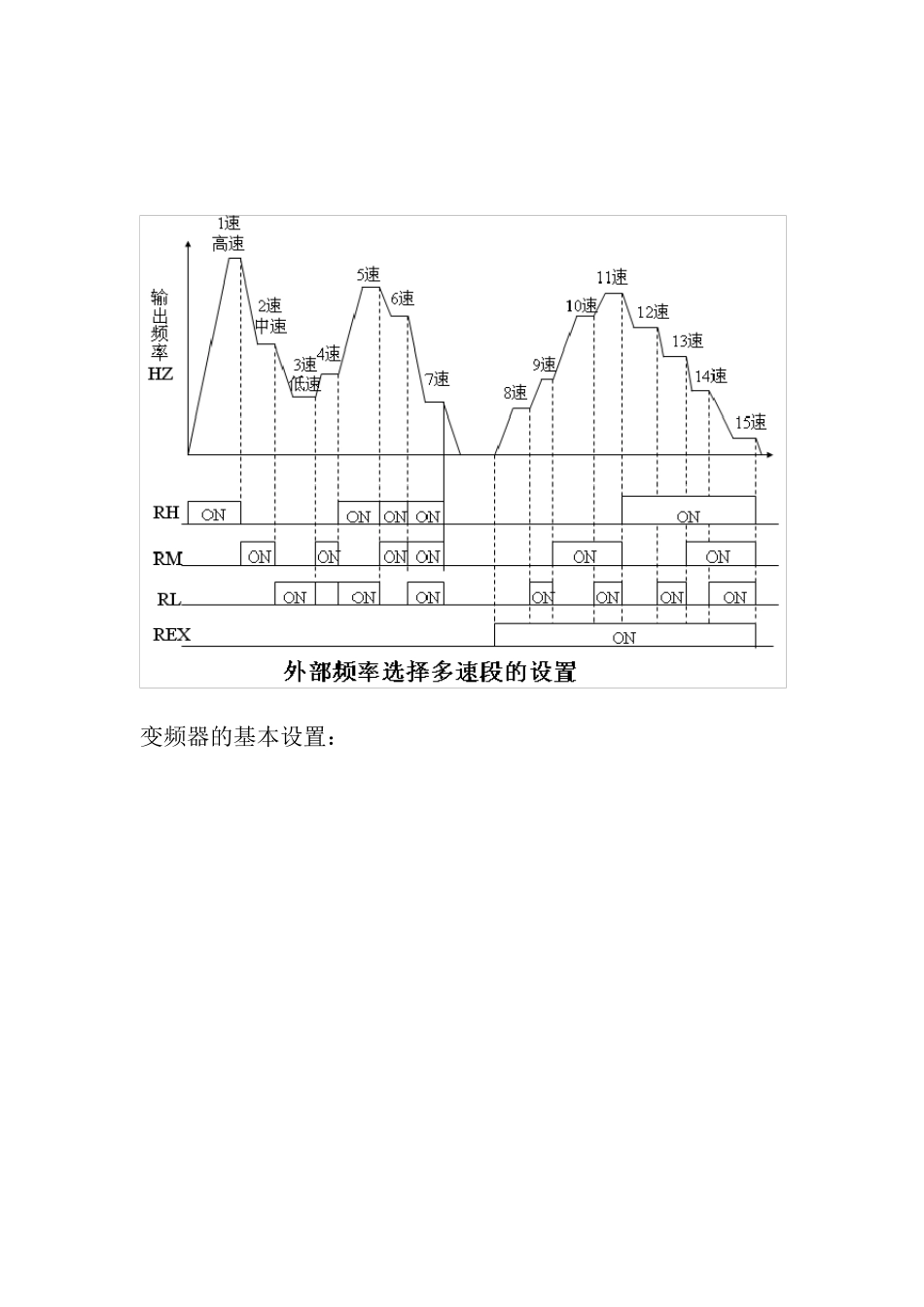

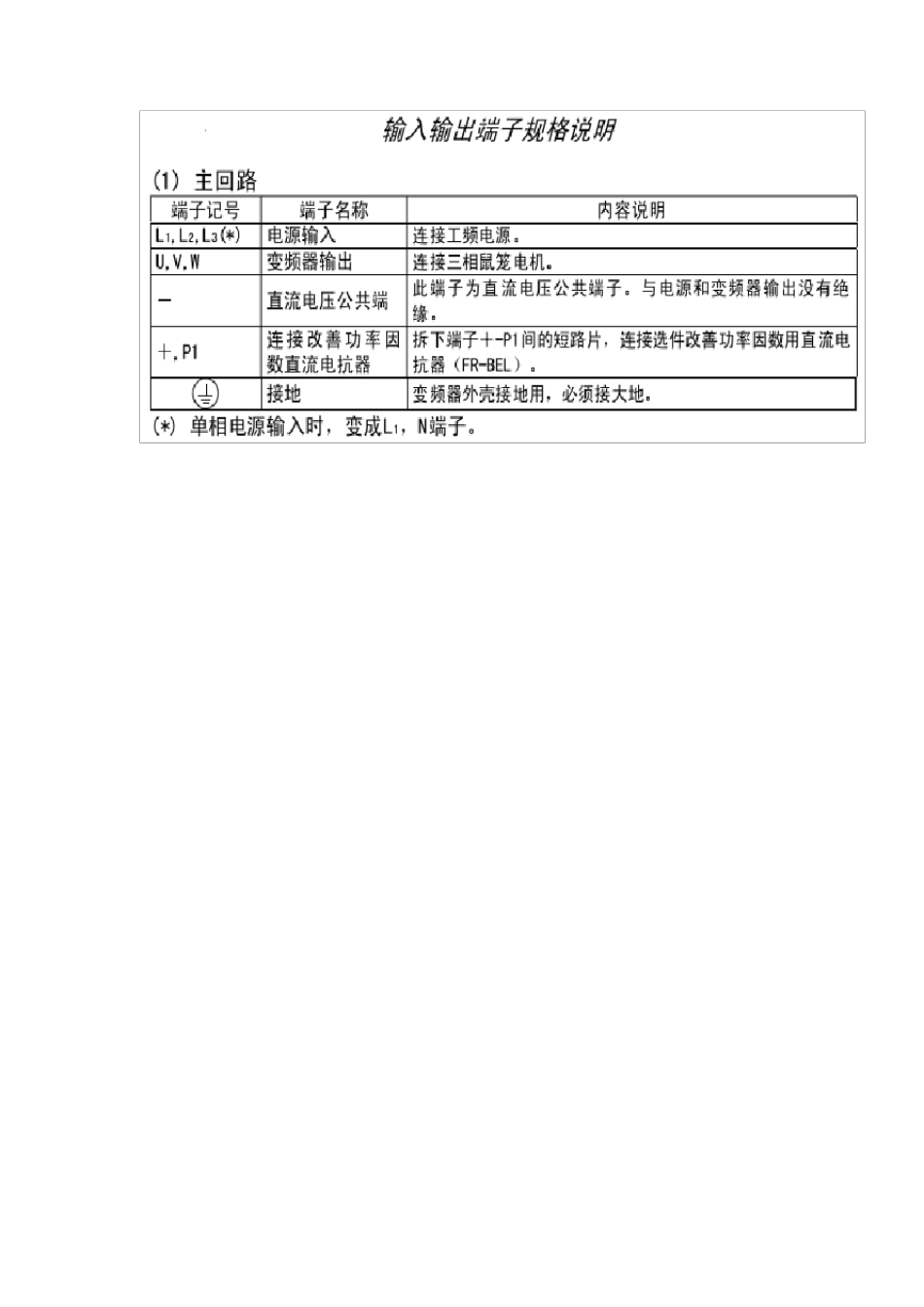

SDRLSA1L1STRSTFRMRHL1L2L3U V WM3~SA2SA3SA4SA5QFKMFUQSSB1SB2KMKML2L3变频器外部接线有1 台三相异步电机型号为Y-112M-4，额定功率为4KW、额定电压为380V、额定电流为8.8A、接法△、转速为1440r/min，根据以下控制要求。设计变频器控制三相异步电机10 段速启动运行电气线路。并进行电气线路的安装与调试。 三相异步电机能 10 段速启动运转。 三相异步电机具有短路保护、过载保护、零压保护和欠压保护。 具体考核要求： a) 根据给定任务的要求，按国家电气绘图规范及标准，绘制成变频器控制的电路图，写出变频器需要设定的参数。 b) 元件在配电板上布置要合理，安装要准确紧固、美观。 c) 熟练操作变频器键盘，并能正确输入参数。按照被控制设备要求，进行正确的调试。 上图为用按钮和和开关实现多速段控制 变频器的基本设置： 运行模式选择 P79 采用PLC 与变频器实现自动多速段控制 1、 PLC 与变频器的电气接线： 2、 PLC 的地址单元： 输入端子： 输出端子： 停止按钮 SB1---X000 电机正转控制信号 Y000---STF 起动按钮 SB2---X001 电机正转或多速段控制信号 Y001--STR 电机低速运行 Y002--RL 电机中速运行 Y003--RM 电机高速运行 Y002--RH 3、 PLC 程序设计：
