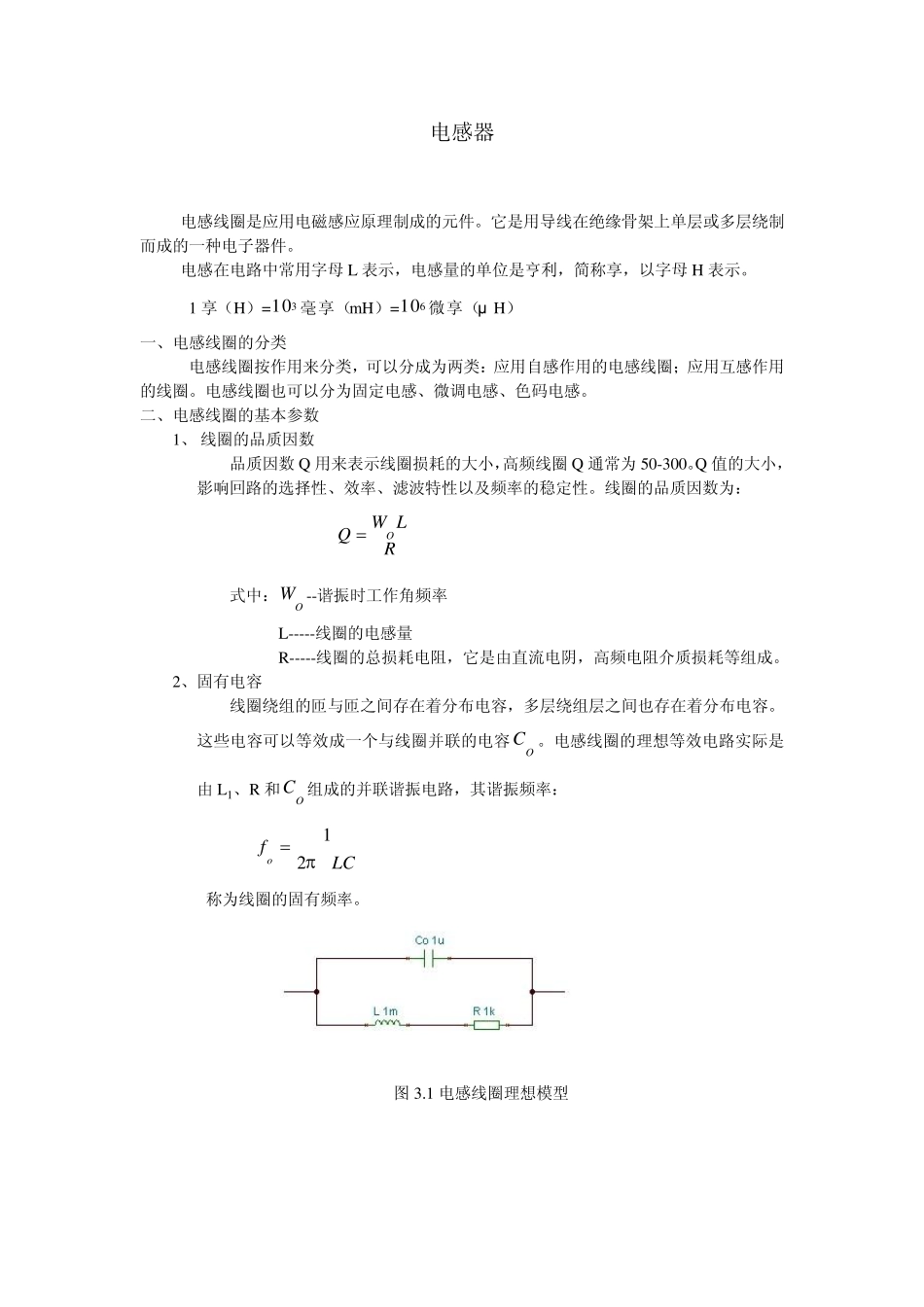

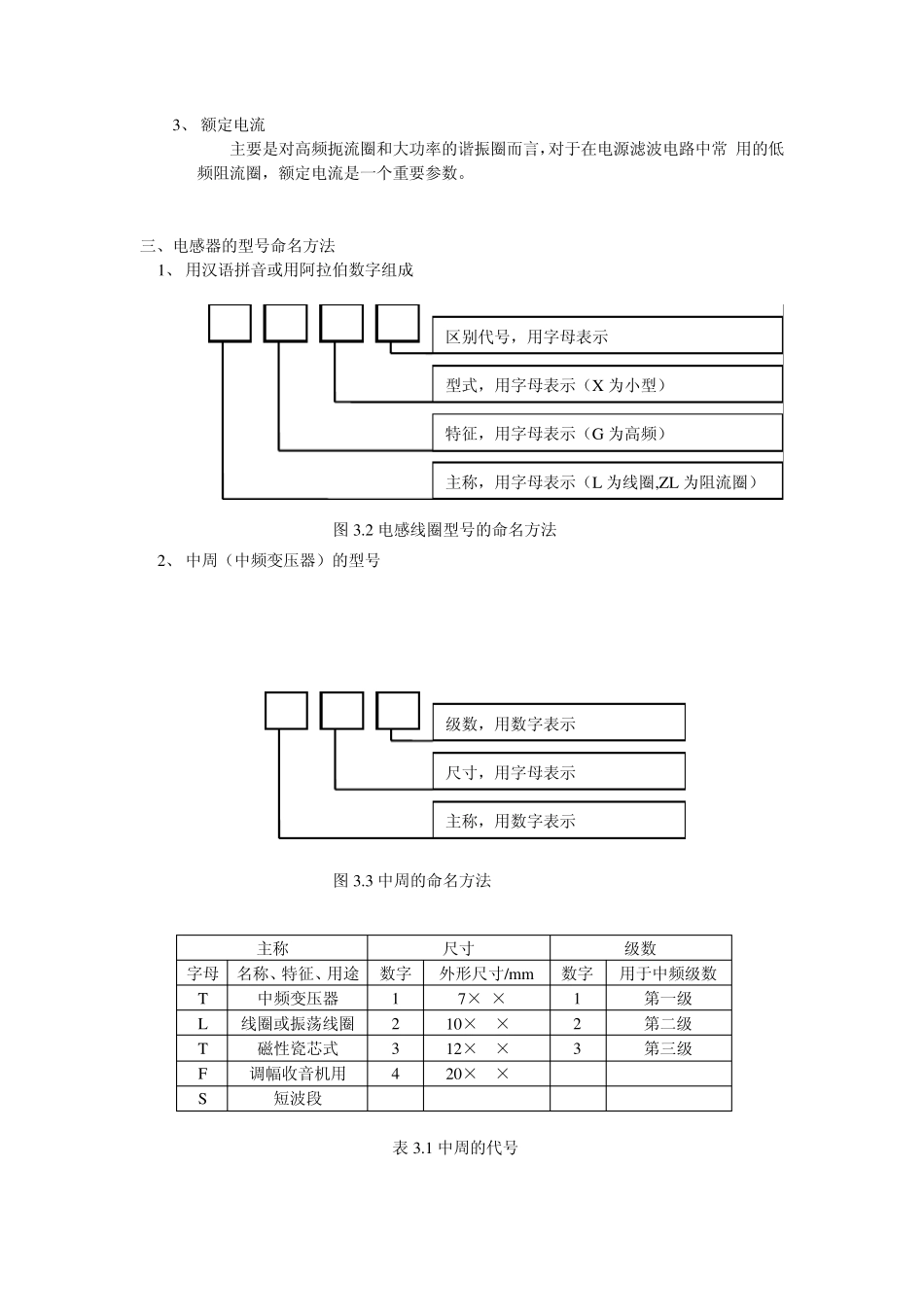

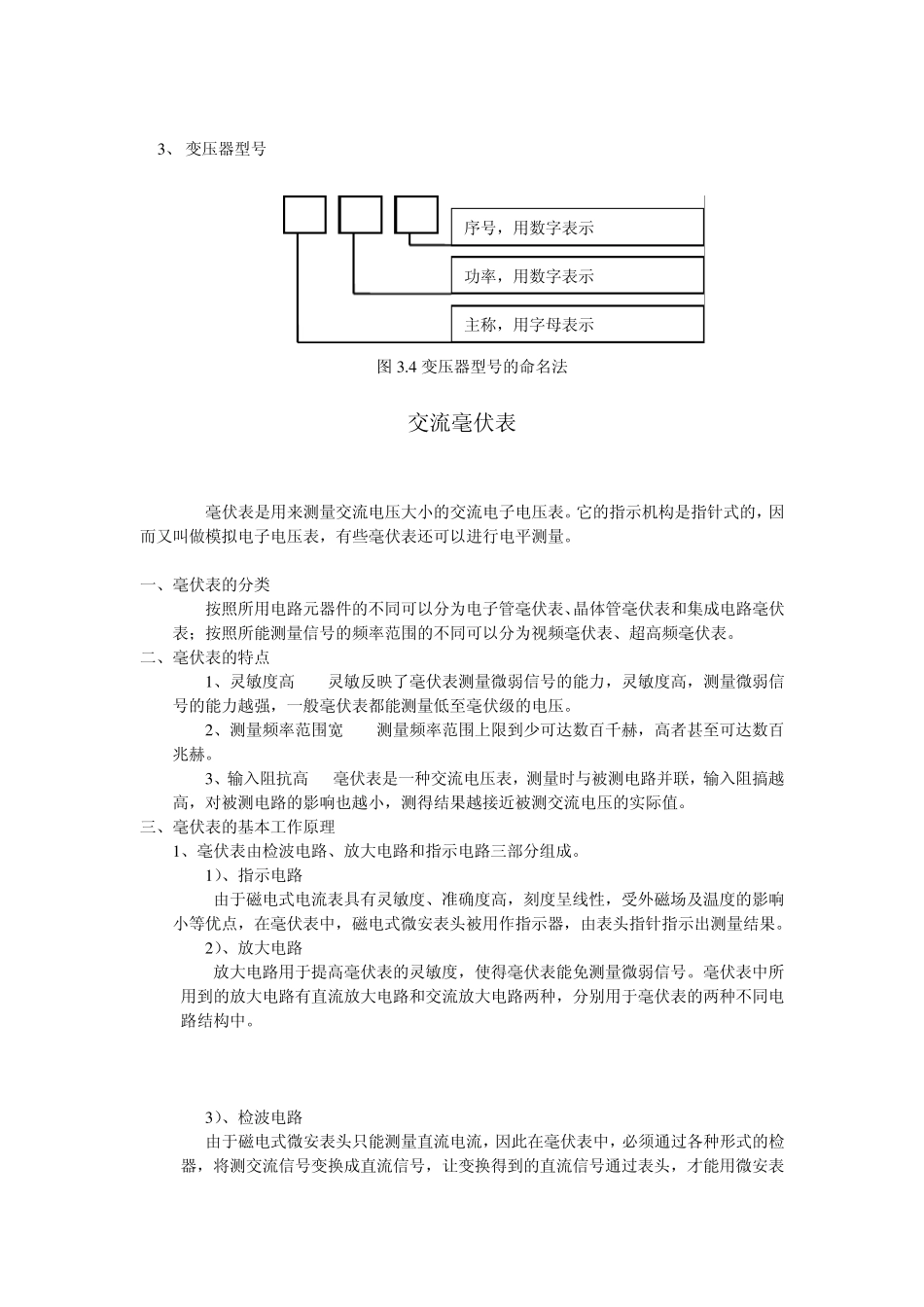

电感器 电感线圈是应用电磁感应原理制成的元件。它是用导线在绝缘骨架上单层或多层绕制而成的一种电子器件。 电感在电路中常用字母L 表示,电感量的单位是亨利,简称享,以字母H 表示。 1 享(H)=310 毫享(mH)=610 微享(μ H) 一、电感线圈的分类 电感线圈按作用来分类,可以分成为两类:应用自感作用的电感线圈;应用互感作用的线圈。电感线圈也可以分为固定电感、微调电感、色码电感。 二、电感线圈的基本参数 1、 线圈的品质因数 品质因数 Q 用来表示线圈损耗的大小,高频线圈Q 通常为 50-300。Q 值的大小,影响回路的选择性、效率、滤波特性以及频率的稳定性。线圈的品质因数为: RLWQO 式中:OW --谐振时工作角频率 L-----线圈的电感量 R-----线圈的总损耗电阻,它是由直流电阴,高频电阻介质损耗等组成。 2、固有电容 线圈绕组的匝与匝之间存在着分布电容,多层绕组层之间也存在着分布电容。这些电容可以等效成一个与线圈并联的电容OC 。电感线圈的理想等效电路实际是由 L1、R 和OC 组成的并联谐振电路,其谐振频率: LCfo21 称为线圈的固有频率。 图 3.1 电感线圈理想模型 3、 额定电流 主要是对高频扼流圈和大功率的谐振圈而言,对于在电源滤波电路中常 用的低频阻流圈,额定电流是一个重要参数。 三、电感器的型号命名方法 1、 用汉语拼音或用阿拉伯数字组成 2、 中周(中频变压器)的型号 主称 尺寸 级数 字母 名称、特征、用途 数字 外形尺寸/m m 数字 用于中频级数 T 中频变压器 1 7×7×7 1 第一级 L 线圈或振荡线圈 2 10×10×14 2 第二级 T 磁性瓷芯式 3 12×12×16 3 第三级 F 调幅收音机用 4 20×25×36 S 短波段 表 3.1 中周的代号 图 3.2 电感线圈型号的命名方法 区别代号,用字母表示 型式,用字母表示(X 为小型) 特征,用字母表示(G 为高频) 主称,用字母表示(L 为线圈,ZL 为阻流圈) 级数,用数字表示 尺寸,用字母表示 主称,用数字表示 图 3.3 中周的命名方法 3 、 变压器型号 图 3 .4 变压器型号的命名法 交流毫伏表 毫伏表是用来测量交流电压大小的交流电子电压表。它的指示机构是指针式的,因而又叫做模拟电子电压表,有些毫伏表还可以进行电平测量。 一、毫伏表的分类 按照所用电路元器件的不同可以分为电子管毫伏表、晶体管毫伏表和集成电路毫伏表;按照所能测量信号的频率范围的不...
