电抗器计算公式和步骤

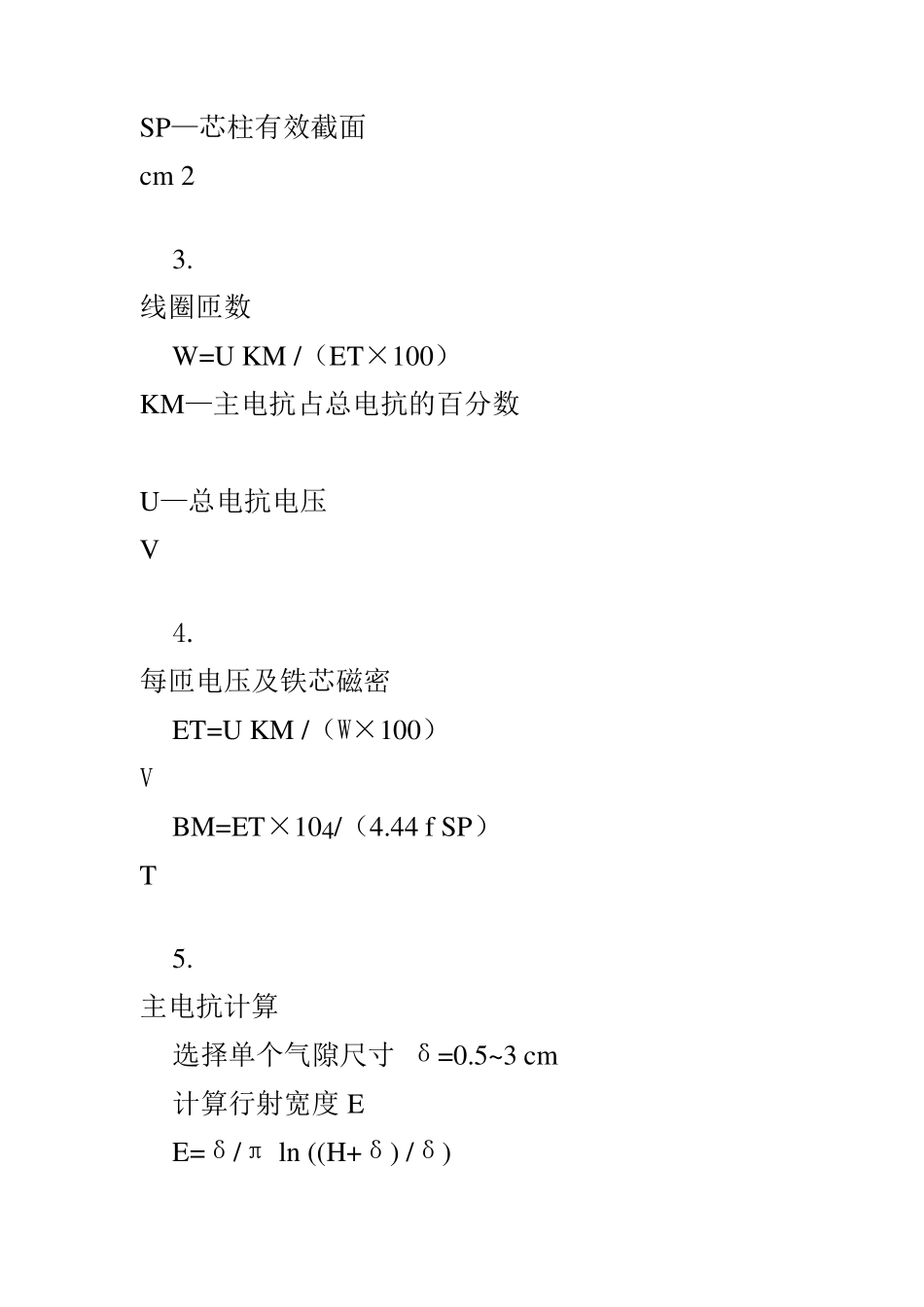

电抗器计算公式和步骤 S=1.73*U*I 4% X=4/S*.9 1. 铁芯直径D D=K PZ 0.25 cm K—50~58 PZ—每柱容量 kVA 2.估算每匝电压ET ET=4.44 f B SP×10-4 V B —芯柱磁密 0.9~1 T SP—芯柱有效截面 cm 2 3. 线圈匝数 W=U KM /（ET×100） KM—主电抗占总电抗的百分数 U—总电抗电压 V 4. 每匝电压及铁芯磁密 ET=U KM /（W×100） V BM=ET×104/（4.44 f SP） T 5. 主电抗计算 选择单个气隙尺寸 δ=0.5~3 cm 计算行射宽度 E E=δ/π ln ((H+δ) /δ) cm H—铁饼高度,一般5 cm 计算行射面积SE SE=2E×(AM+BM+2E) cm 2 AM—叠片总厚度 cm BM—最大片宽 cm 计算气隙处总有效截面积 SM=SF / KF +SE cm 2 SF—铁芯截面 KF—叠片系数 计算气隙个数 n=(7.9 f W2 SM )/(XNδKM×106) XN—电抗 Ω 计算主电抗 XM=(7.9 f W2 SM )/(nδ×108) 如果 XM≈XN KM/100则往下进行，否则重新选择单个气隙长度，重复上述计算。 6. 漏电抗计算 Xd=(7.9 f W2 Sdρ) / (H×108) Ω Sd=2π/3 F RF +πRn2 - SF / KF ρ=1-2×（RW-RO）/（π×H） 式中： F— 线圈幅向尺寸 cm RF—线圈平均半径 cm Rn—线圈内半径 cm RW—线圈外半径 cm RO—铁芯半径 cm H—线圈高度 cm 总电抗XN XN =XM + Xd Ω 附：串联电抗器参数与计算 一基本技术参数 1 额定电压 UN （电力系统的额定电压 kV） 并联电容器的额定电压 U1N 2 额定电流I1 3 额定频率f 4 相数单相 三相 5 电抗器额定端电压U1当电抗器流过额定电流时一相绕组二端的电压 6 电抗器额定容量P 单相P=U1 I1 三相P=3 U1 I1 7额定电抗XN XN=U1/I1 8 额定电抗率XN% XN%=U1×100 /（U1N ×n ）=P×100 / PN 式中： U1N—并联电容器的额定电压 kV n—并联电容器每相串联的台数 PN—并联电容器的额定容量 kVAR 串联电抗器额定电抗率和额定端电压 系统电压 电抗器额定端电压 KV 额定电压 0.1% 0.3% 0.5% 1% 4.50% 5% 6% 12% 13% 6 6.3/√3 0.0036 0.011 0.018 0.036 6.6/√3 0.171 0.191 0.229 7.2/√3 0.499 0.54 10 10.5/√3 0.0061 0.018 0.03 0.061 11/√3 0.286 0.318 0.381 12/√3 0.831 0.9 35 10.5 0.021 0.063 0.105 0.21 11 0.99 1.1 1.32 12 2.88 3.12 63 19 0.038 0.114 0.19 0.38 20 1....
