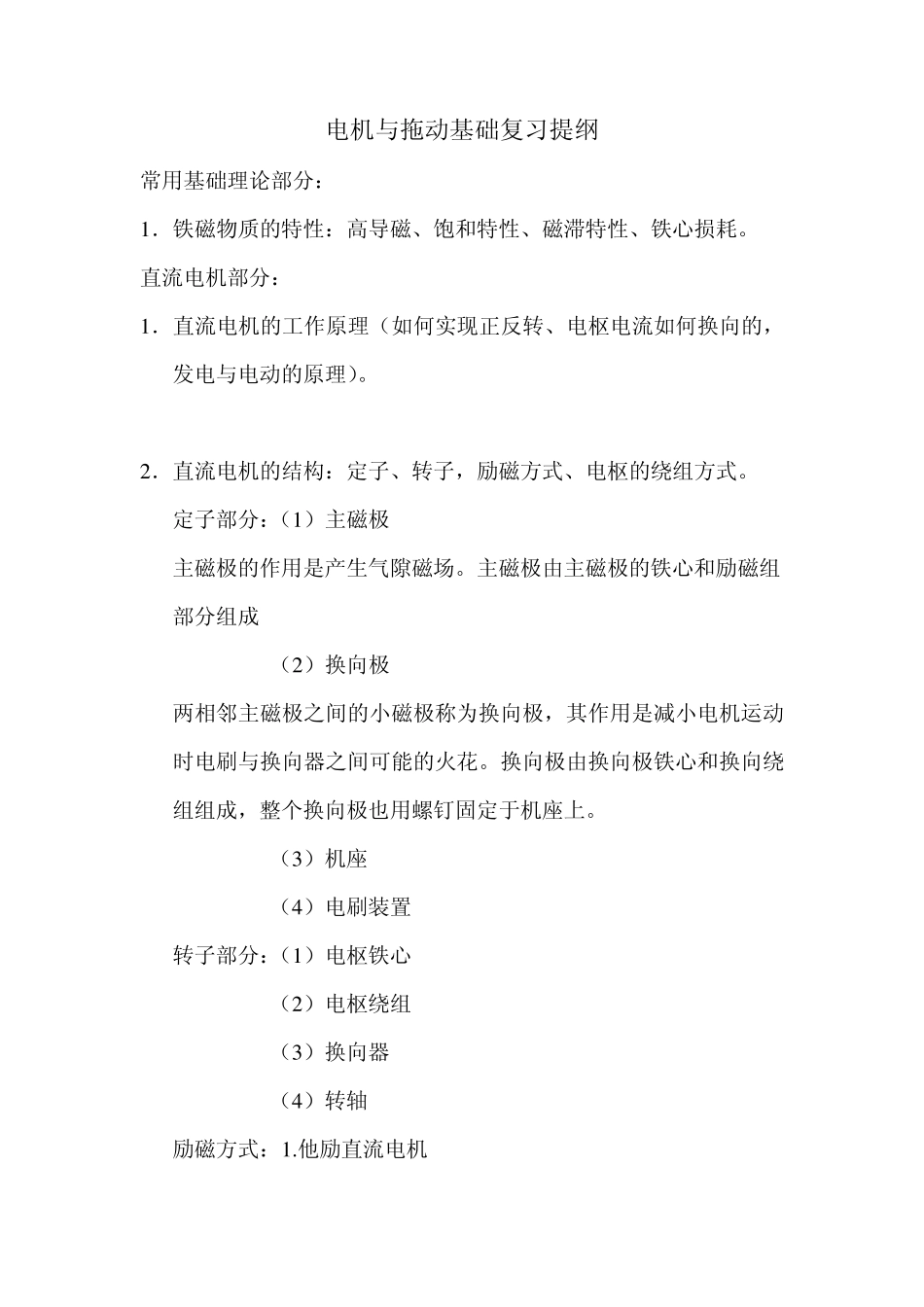

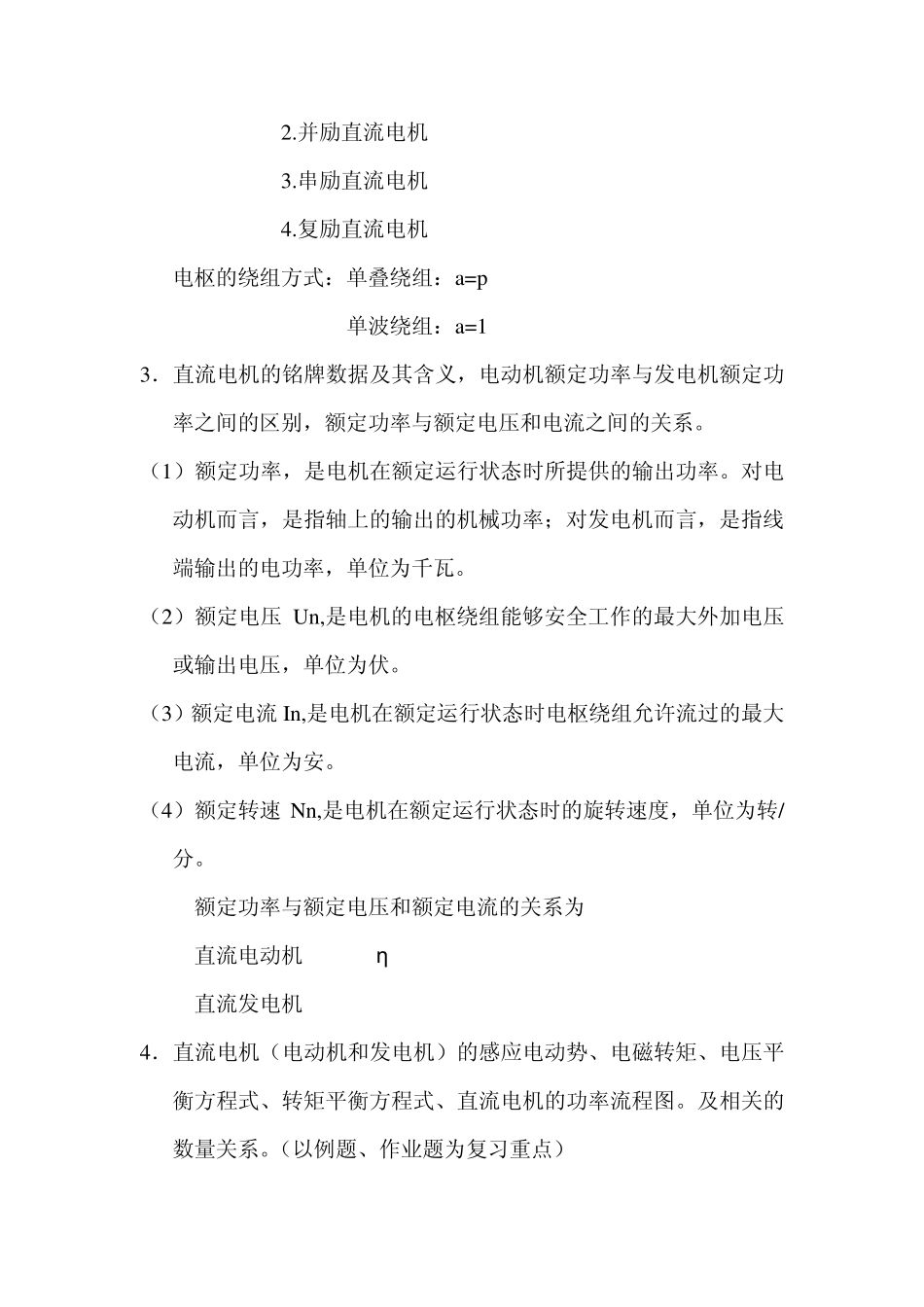

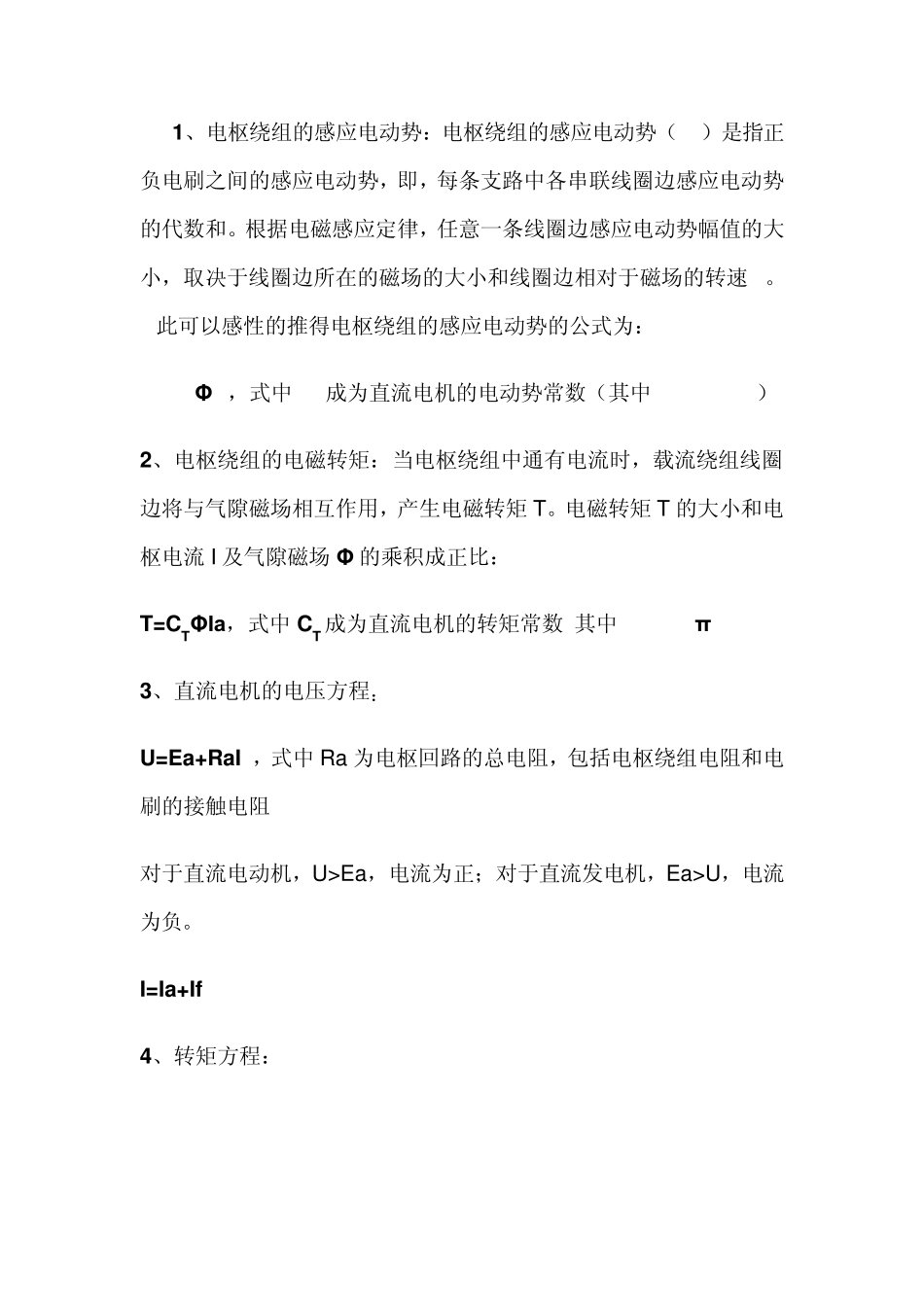

电机与拖动基础复习提纲 常用基础理论部分: 1 .铁磁物质的特性:高导磁、饱和特性、磁滞特性、铁心损耗。 直流电机部分: 1 .直流电机的工作原理(如何实现正反转、电枢电流如何换向的,发电与电动的原理)。 2 .直流电机的结构:定子、转子,励磁方式、电枢的绕组方式。 定子部分:(1 )主磁极 主磁极的作用是产生气隙磁场。主磁极由主磁极的铁心和励磁组 部分组成 (2 )换向极 两相邻主磁极之间的小磁极称为换向极,其作用是减小电机运动时电刷与换向器之间可能的火花。换向极由换向极铁心和换向绕组组成,整个换向极也用螺钉固定于机座上。 (3 )机座 (4 )电刷装置 转子部分:(1 )电枢铁心 (2 )电枢绕组 (3 )换向器 (4 )转轴 励磁方式:1 .他励直流电机 2.并励直流电机 3.串励直流电机 4.复励直流电机 电枢的绕组方式:单叠绕组:a=p 单波绕组:a=1 3.直流电机的铭牌数据及其含义,电动机额定功率与发电机额定功率之间的区别,额定功率与额定电压和电流之间的关系。 (1)额定功率,是电机在额定运行状态时所提供的输出功率。对电动机而言,是指轴上的输出的机械功率;对发电机而言,是指线端输出的电功率,单位为千瓦。 (2)额定电压Un,是电机的电枢绕组能够安全工作的最大外加电压或输出电压,单位为伏。 (3)额定电流In,是电机在额定运行状态时电枢绕组允许流过的最大电流,单位为安。 (4)额定转速Nn,是电机在额定运行状态时的旋转速度,单位为转/分。 额定功率与额定电压和额定电流的关系为 直流电动机 P=UIη 直流发电机 P=UI 4.直流电机(电动机和发电机)的感应电动势、电磁转矩、电压平衡方程式、转矩平衡方程式、直流电机的功率流程图。及相关的数量关系。(以例题、作业题为复习重点) 1、电枢绕组的感应电动势:电枢绕组的感应电动势(Ea)是指正负电刷之间的感应电动势,即,每条支路中各串联线圈边感应电动势的代数和。根据电磁感应定律,任意一条线圈边感应电动势幅值的大小,取决于线圈边所在的磁场的大小和线圈边相对于磁场的转速 n。a此可以感性的推得电枢绕组的感应电动势的公式为: Ea=CeΦ n,式中 Ce成为直流电机的电动势常数(其中 Ce=PN/60a) 2、电枢绕组的电磁转矩:当电枢绕组中通有电流时,载流绕组线圈边将与气隙磁场相互作用,产生电磁转矩 T。电磁转矩 T 的大小和电枢电流 I 及气隙磁场 Φ 的乘积成正比: T=CTΦIa,式中 ...
