电机与电气控制试题

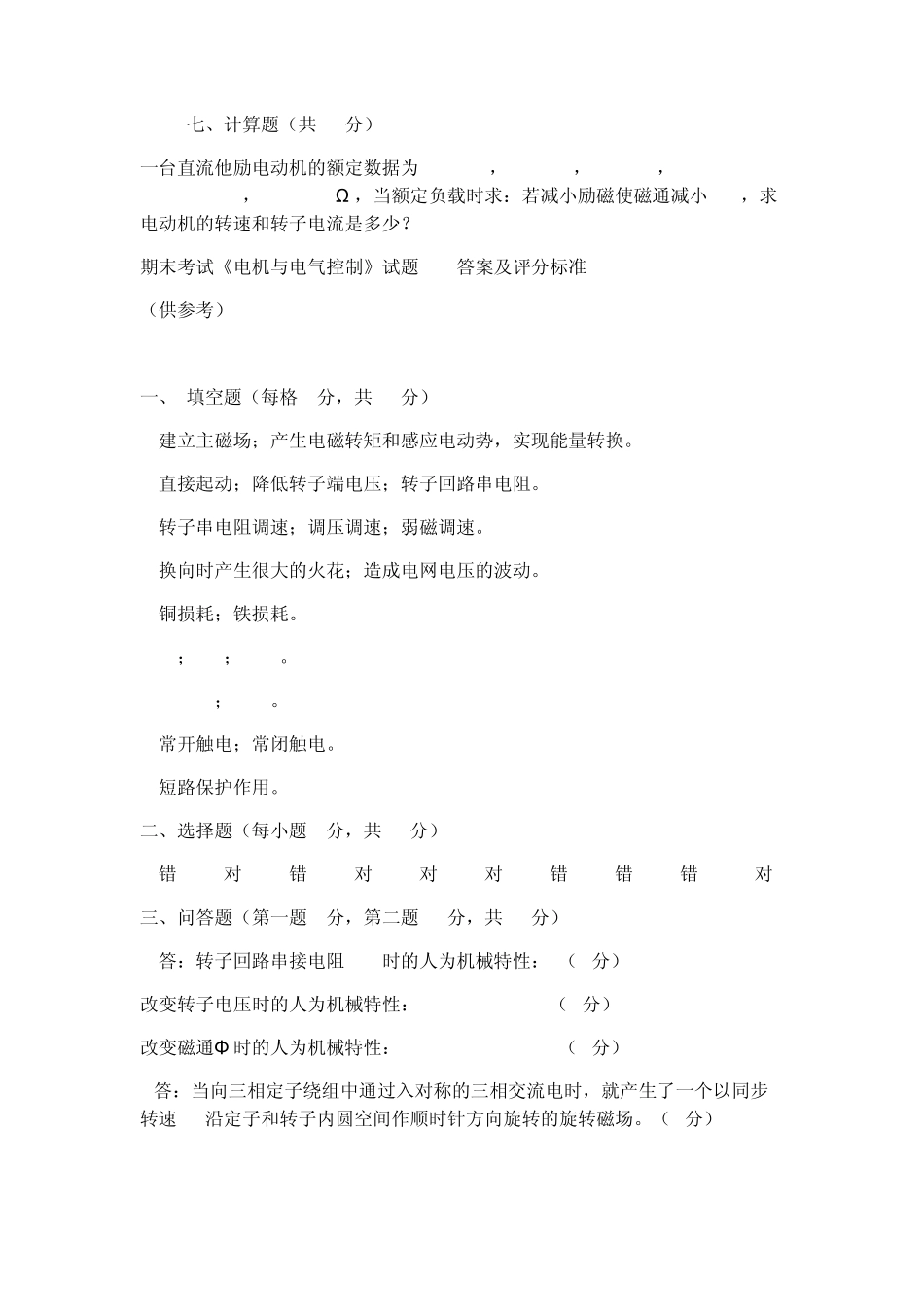

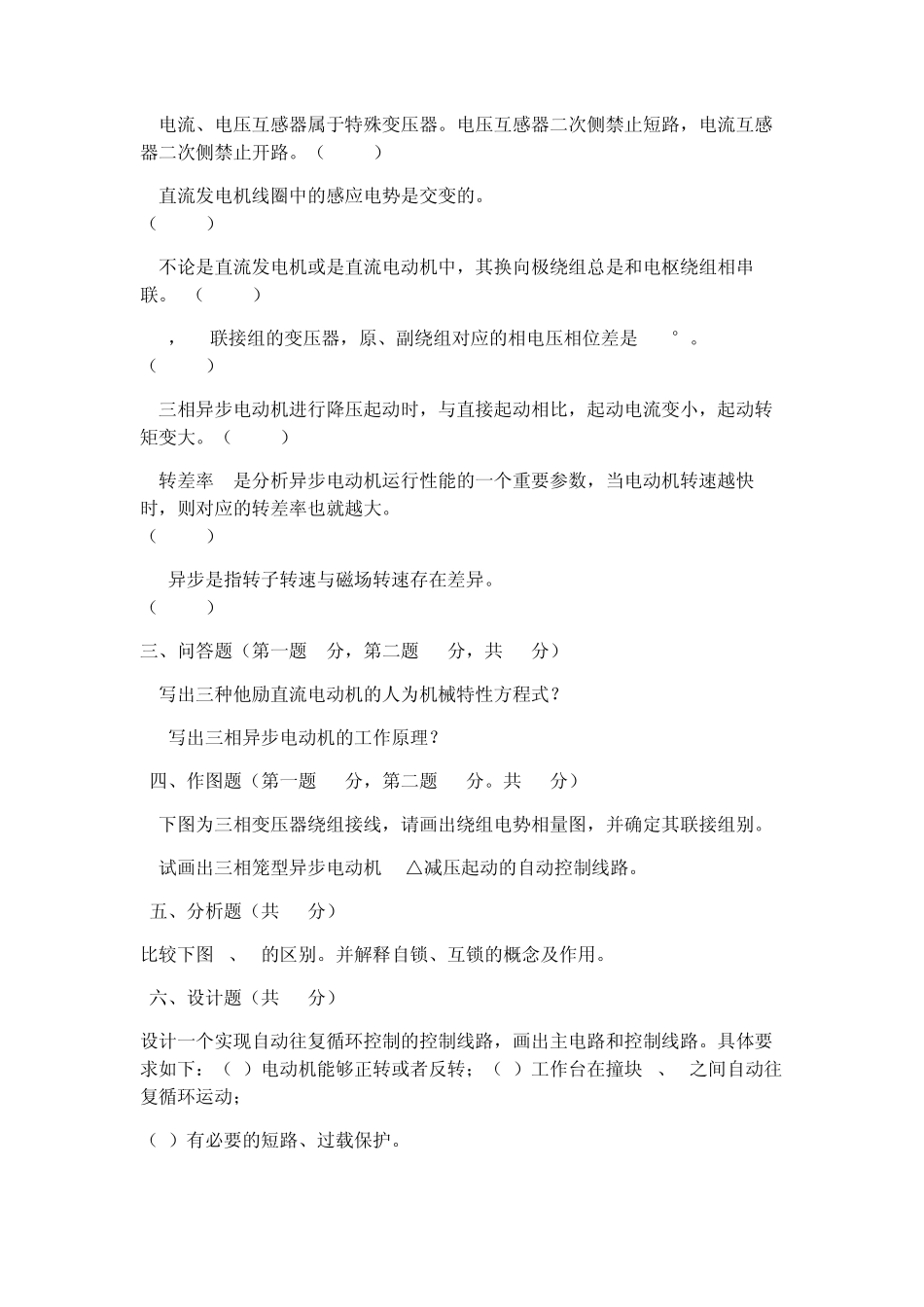

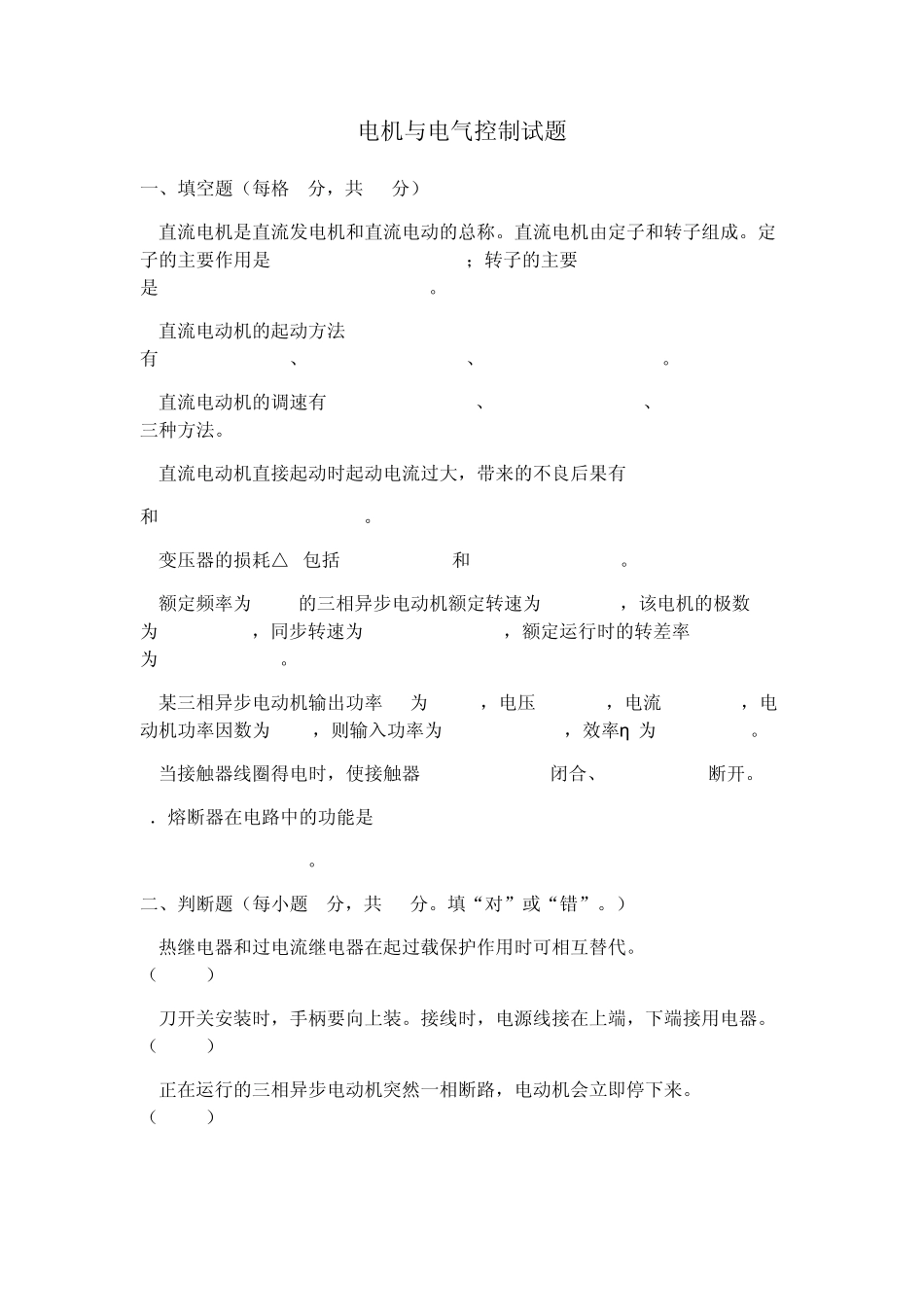

电机与电气控制试题 一、填空题（每格1分，共20分） 1.直流电机是直流发电机和直流电动的总称。直流电机由定子和转子组成。定子的主要作用是 ；转子的主要是 。 2.直流电动机的起动方法有 、 、 。 3.直流电动机的调速有 、 、 三种方法。 4.直流电动机直接起动时起动电流过大，带来的不良后果有 和 。 5.变压器的损耗△p包括 和 。 6.额定频率为50HZ的三相异步电动机额定转速为725r/min，该电机的极数为 ，同步转速为 r/min，额定运行时的转差率为 。 7.某三相异步电动机输出功率P2为5.5KW，电压U1=380V，电流I1=11.7A，电动机功率因数为0.83，则输入功率为 ，效率η 为 。 8.当接触器线圈得电时，使接触器 闭合、 断开。 9．熔断器在电路中的功能是 。 二、判断题（每小题1分，共10分。填“对”或“错”。） 1.热继电器和过电流继电器在起过载保护作用时可相互替代。 （ ） 2.刀开关安装时，手柄要向上装。接线时，电源线接在上端，下端接用电器。 （ ） 3.正在运行的三相异步电动机突然一相断路，电动机会立即停下来。 （ ） 4.电流、电压互感器属于特殊变压器。电压互感器二次侧禁止短路，电流互感器二次侧禁止开路。（ ） 5.直流发电机线圈中的感应电势是交变的。 （ ） 6.不论是直流发电机或是直流电动机中，其换向极绕组总是和电枢绕组相串联。 （ ） 7.Y，y8联接组的变压器，原、副绕组对应的相电压相位差是240°。 （ ） 8.三相异步电动机进行降压起动时，与直接起动相比，起动电流变小，起动转矩变大。（ ） 9.转差率 S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。 （ ） 10.异步是指转子转速与磁场转速存在差异。 （ ） 三、问答题（第一题 6分，第二题 10分，共 16分） 1.写出三种他励直流电动机的人为机械特性方程式？ 2. 写出三相异步电动机的工作原理？ 四、作图题（第一题 10分，第二题 12分。共 22分） 1.下图为三相变压器绕组接线，请画出绕组电势相量图，并确定其联接组别。 2.试画出三相笼型异步电动机Y-△减压起动的自动控制线路。 五、分析题（共 12分） 比较下图 a、b的区别。并解释自锁、互锁的概念及作用。 六、设计题（共 10分） 设计一个实现自动往复循环控制的控制线路，画出主电路和控制线路。具体要求如下：（1）电动机能够正转或者反转；（2）工作台在撞块 1、2之间自动往复循环运...
