电机发热温度标准值

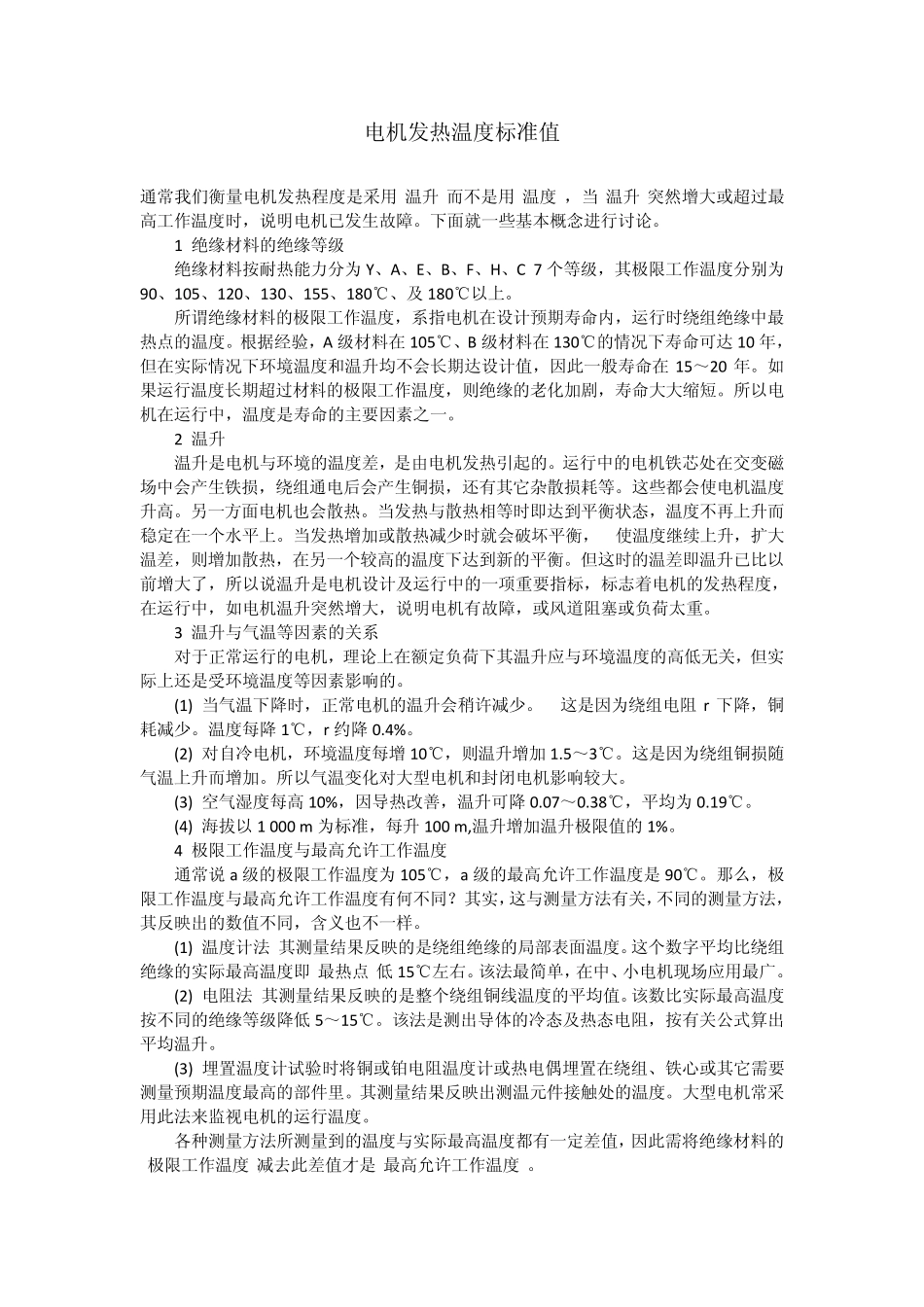

电机发热温度标准值 通常我们衡量电机发热程度是采用“温升”而不是用“温度”，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。下面就一些基本概念进行讨论。 1 绝缘材料的绝缘等级 绝缘材料按耐热能力分为Y、A、E、B、F、H、C 7 个等级，其极限工作温度分别为90、105、120、130、155、180℃、及 180℃以上。 所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。根据经验，A 级材料在 105℃、B 级材料在 130℃的情况下寿命可达 10 年，但在实际情况下环境温度和温升均不会长期达设计值，因此一般寿命在 15～20 年。如果运行温度长期超过材料的极限工作温度，则绝缘的老化加剧，寿命大大缩短。所以电机在运行中，温度是寿命的主要因素之一。 2 温升 温升是电机与环境的温度差，是由电机发热引起的。运行中的电机铁芯处在交变磁场中会产生铁损，绕组通电后会产生铜损，还有其它杂散损耗等。这些都会使电机温度升高。另一方面电机也会散热。当发热与散热相等时即达到平衡状态，温度不再上升而稳定在一个水平上。当发热增加或散热减少时就会破坏平衡， 使温度继续上升，扩大温差，则增加散热，在另一个较高的温度下达到新的平衡。但这时的温差即温升已比以前增大了，所以说温升是电机设计及运行中的一项重要指标，标志着电机的发热程度，在运行中，如电机温升突然增大，说明电机有故障，或风道阻塞或负荷太重。 3 温升与气温等因素的关系 对于正常运行的电机，理论上在额定负荷下其温升应与环境温度的高低无关，但实际上还是受环境温度等因素影响的。 (1) 当气温下降时，正常电机的温升会稍许减少。 这是因为绕组电阻 r下降，铜耗减少。温度每降 1℃，r约降 0.4%。 (2) 对自冷电机，环境温度每增10℃，则温升增加 1.5～3℃。这是因为绕组铜损随气温上升而增加。所以气温变化对大型电机和封闭电机影响较大。 (3) 空气湿度每高10%，因导热改善，温升可降 0.07～0.38℃，平均为0.19℃。 (4) 海拔以 1 000 m 为标准，每升100 m,温升增加温升极限值的1%。 4 极限工作温度与最高允许工作温度 通常说a 级的极限工作温度为105℃，a 级的最高允许工作温度是90℃。那么，极限工作温度与最高允许工作温度有何不同？其实，这与测量方法有关，不同的测量方法，其反映出的数值不同，含义也不一样。 (1) 温度计法 其测量结果反映的是绕组绝缘的局部表面温度。...
