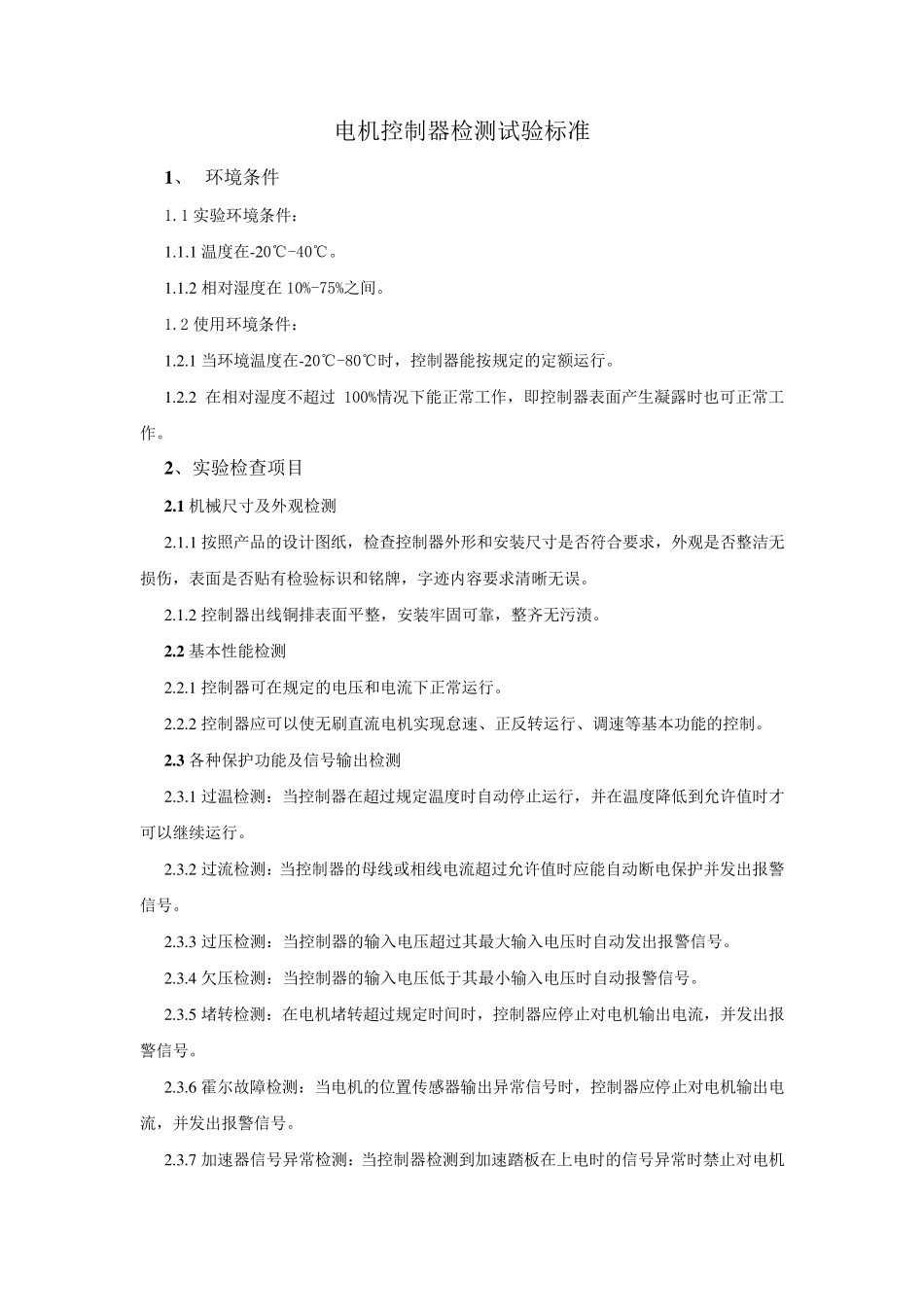

电机控制器检测试验标准 1 、 环境条件 1.1 实验环境条件： 1 .1 .1 温度在-2 0℃-40℃。 1 .1 .2 相对湿度在10%-75%之间。 1.2 使用环境条件： 1 .2 .1 当环境温度在-2 0℃-80℃时，控制器能按规定的定额运行。 1 .2 .2 在相对湿度不超过 100%情况下能正常工作，即控制器表面产生凝露时也可正常工作。 2 、实验检查项目 2 .1 机械尺寸及外观检测 2 .1 .1 按照产品的设计图纸，检查控制器外形和安装尺寸是否符合要求，外观是否整洁无损伤，表面是否贴有检验标识和铭牌，字迹内容要求清晰无误。 2 .1 .2 控制器出线铜排表面平整，安装牢固可靠，整齐无污渍。 2 .2 基本性能检测 2 .2 .1 控制器可在规定的电压和电流下正常运行。 2 .2 .2 控制器应可以使无刷直流电机实现怠速、正反转运行、调速等基本功能的控制。 2 .3 各种保护功能及信号输出检测 2 .3 .1 过温检测：当控制器在超过规定温度时自动停止运行，并在温度降低到允许值时才可以继续运行。 2 .3 .2 过流检测：当控制器的母线或相线电流超过允许值时应能自动断电保护并发出报警信号。 2 .3 .3 过压检测：当控制器的输入电压超过其最大 输入电压时自动发出报警信号。 2 .3 .4 欠 压检测：当控制器的输入电压低于 其最小 输入电压时自动报警信号。 2 .3 .5 堵 转检测：在电机堵 转超过规定时间时，控制器应停止对电机输出电流，并发出报警信号。 2 .3 .6 霍 尔 故 障 检测：当电机的位 置 传 感 器输出异 常信号时，控制器应停止对电机输出电流，并发出报警信号。 2 .3 .7 加 速器信号异 常检测：当控制器检测到加 速踏 板 在上 电时的信号异 常时禁 止对电机 输出，并发出报警信号。 2.3.8 刹车断电：当控制器检测到刹车信号输入时停止对电机输出。 2.3.9 刹车复位：当控制器发生过温、过压、欠压、堵转、霍尔故障、加速器信号异常等故障后，检测到故障消失且有刹车信号输入后即可复位。 2.3.10 速度输出信号：控制器应能根据电机转速的变化而输出对应的脉冲信号。 保护系统检验按照 GB/T 3859.1-1993 的 6.4.13 的要求进行。 6. 4.13 保护系统的检验 保护系统检验主要包括各种过电流保护装置的过流整定；快速熔断器和快速开关的正确动作}各种过电压保护设施（如避雷器、浪涌过电压抑制器、重复过电压阻容吸收器等）的正确工作，装置冷却系统的保护设施（如风速...
