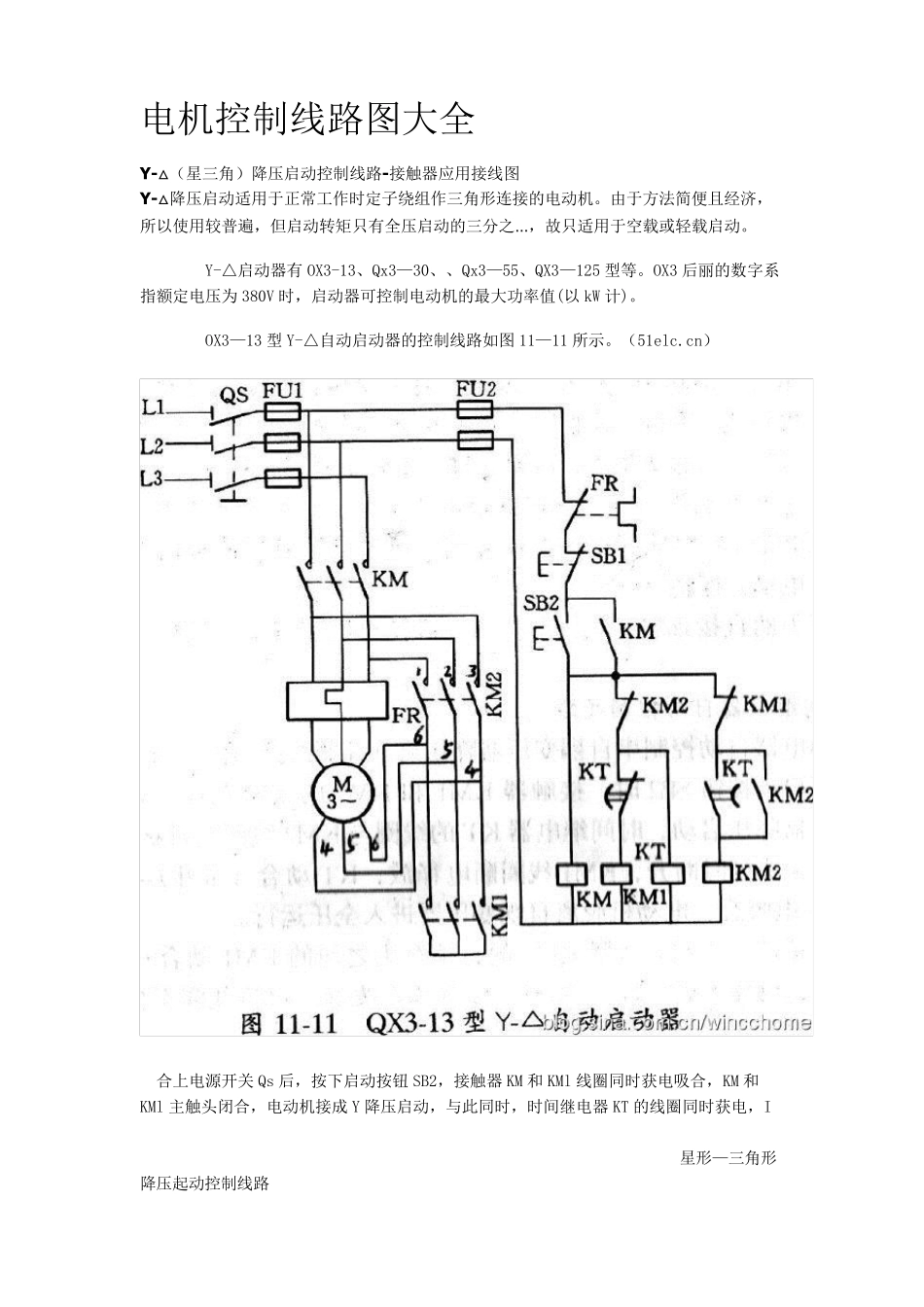

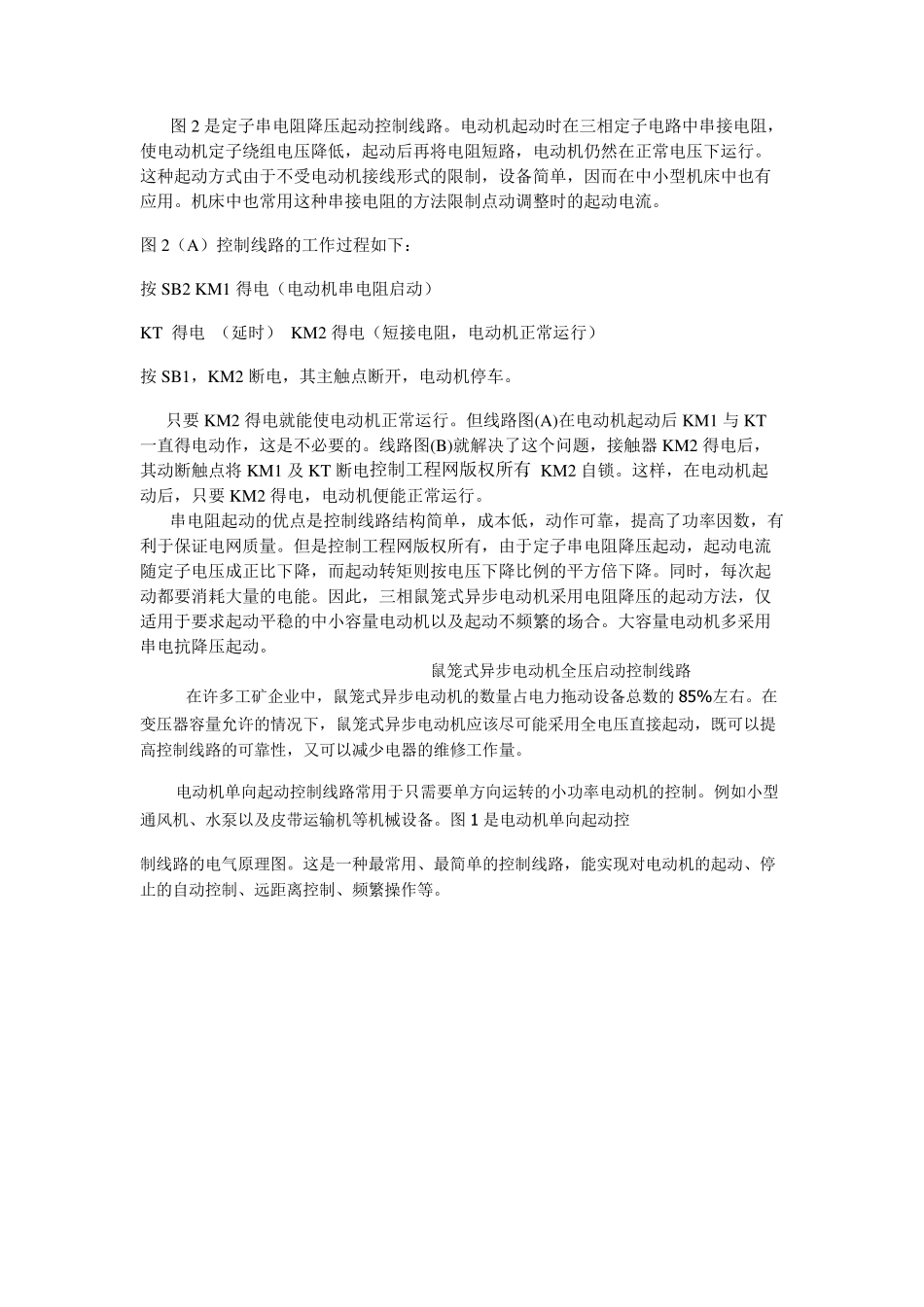

电机控制线路图大全 Y -△（星三角）降压启动控制线路-接触器应用接线图 Y -△降压启动适用于正常工作时定子绕组作三角形连接的电动机。由于方法简便且经济，所以使用较普遍，但启动转矩只有全压启动的三分之…，故只适用于空载或轻载启动。 Y-△启动器有OX3-13、Qx3—30、、Qx3—55、QX3—125 型等。OX3 后丽的数字系指额定电压为 380V 时，启动器可控制电动机的最大功率值(以kW 计)。 OX3—13 型 Y-△自动启动器的控制线路如图11—11 所示。（51elc.cn） 合上电源开关 Qs 后，按下启动按钮 SB2，接触器KM 和 KMl 线圈同时获电吸合，KM 和KMl 主触头闭合，电动机接成 Y 降压启动，与此同时，时间继电器KT 的线圈同时获电，I 星形—三角形降压起动控制线路 星形——三角形降压起动控制线路 星形——三角形（ Y —△）降压起动是指电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。 Y —△起动只能用于正常运行时为△形接法的电动机。 １．按钮、接触器控制 Y —△降压起动控制线路 图 2.19 （ a ）为按钮、接触器控制 Y —△降压起动控制线路。线路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合， KM1 自锁，电动机星形起动，待电动机转速接近额定转速时，按下 SB2 ， KM2 断电、 KM3 得电并自锁，电动机转换成三角形全压运行。 ２．时间继电器控制 Y —△降压起动控制线路 图 2.19 （ b ）为时间继电器自动控制 Y —△降压起动控制线路，电路的工作原理为：按下起动按钮 SB1 ， KM1 、 KM2 得电吸合，电动机星形起动，同时 KT 也得电，经延时后时间继电器 KT 常闭触头打开，使得 KM2 断电，常开触头闭合，使得 KM3 得电闭合并自锁，电动机由星形切换成三角形正常运行。 图 2 定子串电阻降压起动控制线路 图 2 是 定 子 串 电 阻 降 压 起 动 控 制 线 路 。 电 动 机 起 动 时 在 三 相 定 子 电 路 中 串 接 电 阻 ，使 电 动 机 定 子 绕 组 电 压 降 低 ， 起 动 后 再 将 电 阻 短 路 ， 电 动 机 仍 然 在 正 常 电 压 下 运 行 。这 种 起 动 方 式 由 于 不 受 电 动 机 接 线 形 式 的 限 制 ， 设 备 简 单 ， 因 而 在 中 小 型 机 床 中...
