电梯控制柜型式试验内容、要求与方法

电梯控制柜型式试验内容、要求与方法_第1页
1/11
电梯控制柜型式试验内容、要求与方法_第2页
2/11
电梯控制柜型式试验内容、要求与方法_第3页
3/11

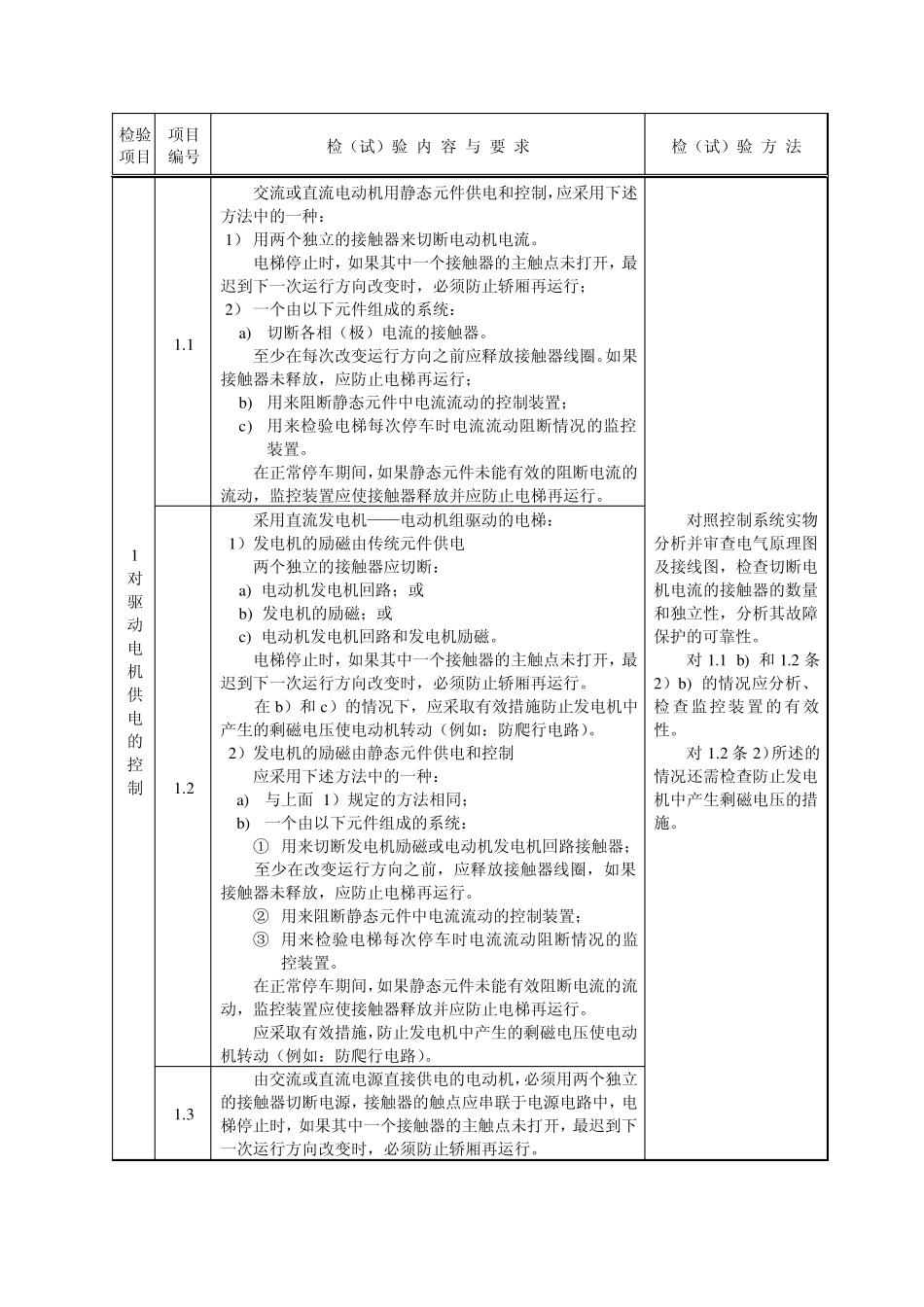

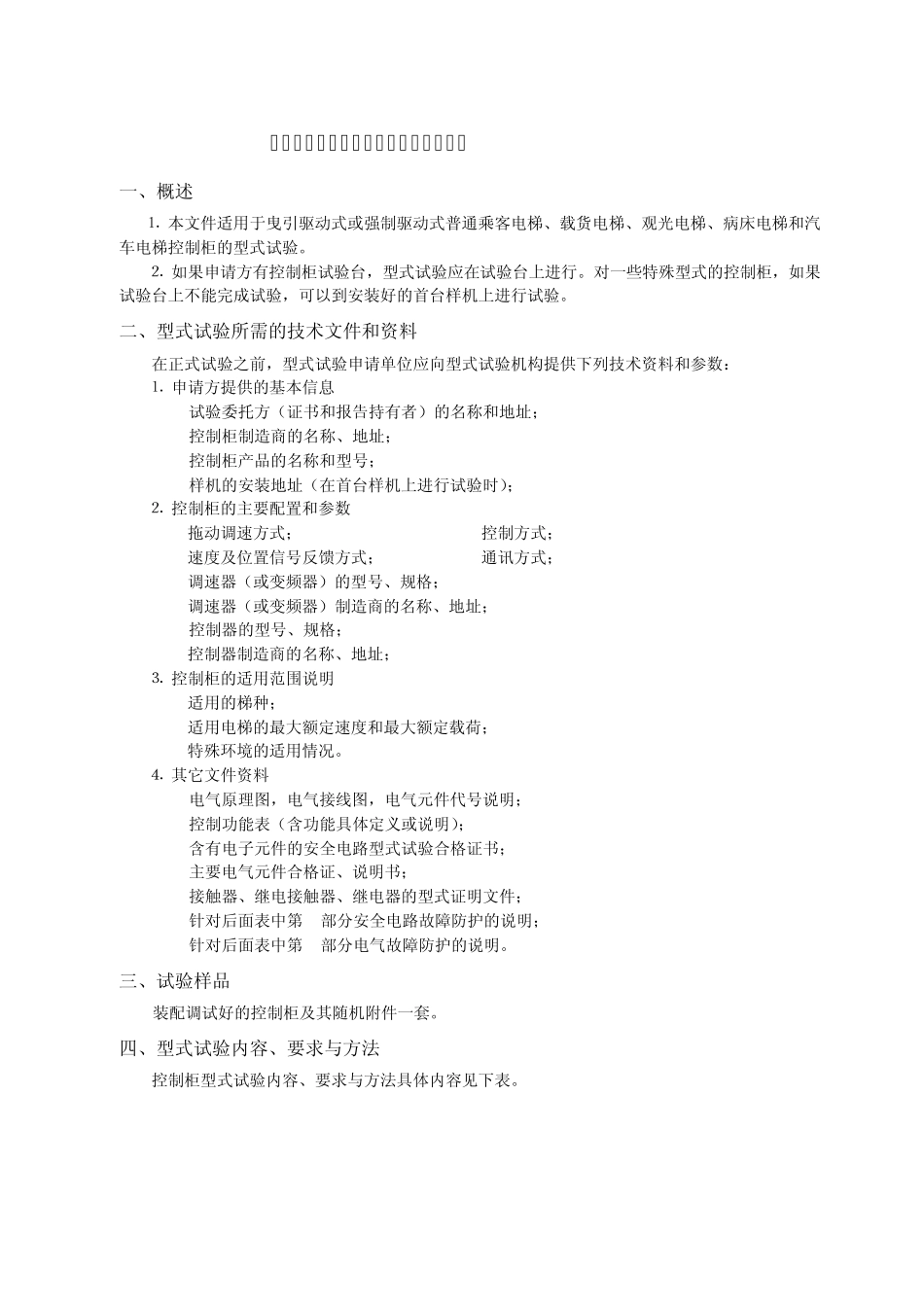

主要技术性能参数表 控制柜型号、名称 制造商 名称 地址 控制方式 控制柜 调速器型号 调速器制造厂 调速方式 调速器功率 控制系统型号 控制系统制造厂 检 测 现 场 电 梯 参 数 额定速度 m/s 额定载重量 kg 电机功率 kW 电机频率 Hz 电机转速 n r/min 减速比 i 曳引轮节径 D mm 曳引比 i 层站数 安装地点 安装日期 电梯控制柜型式试验内容、要求与方法 一、概述 ⒈ 本文件适用于曳引驱动式或强制驱动式普通乘客电梯、载货电梯、观光电梯、病床电梯和汽车电梯控制柜的型式试验。 ⒉ 如果申请方有控制柜试验台,型式试验应在试验台上进行。对一些特殊型式的控制柜,如果试验台上不能完成试验,可以到安装好的首台样机上进行试验。 二、型式试验所需的技术文件和资料 在正式试验之前,型式试验申请单位应向型式试验机构提供下列技术资料和参数: ⒈ 申请方提供的基本信息 试验委托方(证书和报告持有者)的名称和地址; 控制柜制造商的名称、地址; 控制柜产品的名称和型号; 样机的安装地址(在首台样机上进行试验时); ⒉ 控制柜的主要配置和参数 拖动调速方式; 控制方式; 速度及位置信号反馈方式; 通讯方式; 调速器(或变频器)的型号、规格; 调速器(或变频器)制造商的名称、地址; 控制器的型号、规格; 控制器制造商的名称、地址; ⒊ 控制柜的适用范围说明 适用的梯种; 适用电梯的最大额定速度和最大额定载荷; 特殊环境的适用情况。 ⒋ 其它文件资料 电气原理图,电气接线图,电气元件代号说明; 控制功能表(含功能具体定义或说明); 含有电子元件的安全电路型式试验合格证书; 主要电气元件合格证、说明书; 接触器、继电接触器、继电器的型式证明文件; 针对后面表中第 8部分安全电路故障防护的说明; 针对后面表中第 5部分电气故障防护的说明。 三、试验样品 装配调试好的控制柜及其随机附件一套。 四、型式试验内容、要求与方法 控制柜型式试验内容、要求与方法具体内容见下表。 检验项目 项目编号 检(试)验 内 容 与 要 求 检(试)验 方 法 1对驱动电机供电的控制 1.1 交流或直流电动机用静态元件供电和控制,应采用下述方法中的一种: 1) 用两个独立的接触器来切断电动机电流。 电梯停止时,如果其中一个接触器的主触点未打开,最迟到下一次运行方向改变时,必须防止轿厢再运行; 2) 一个由以下元件组成的系...
