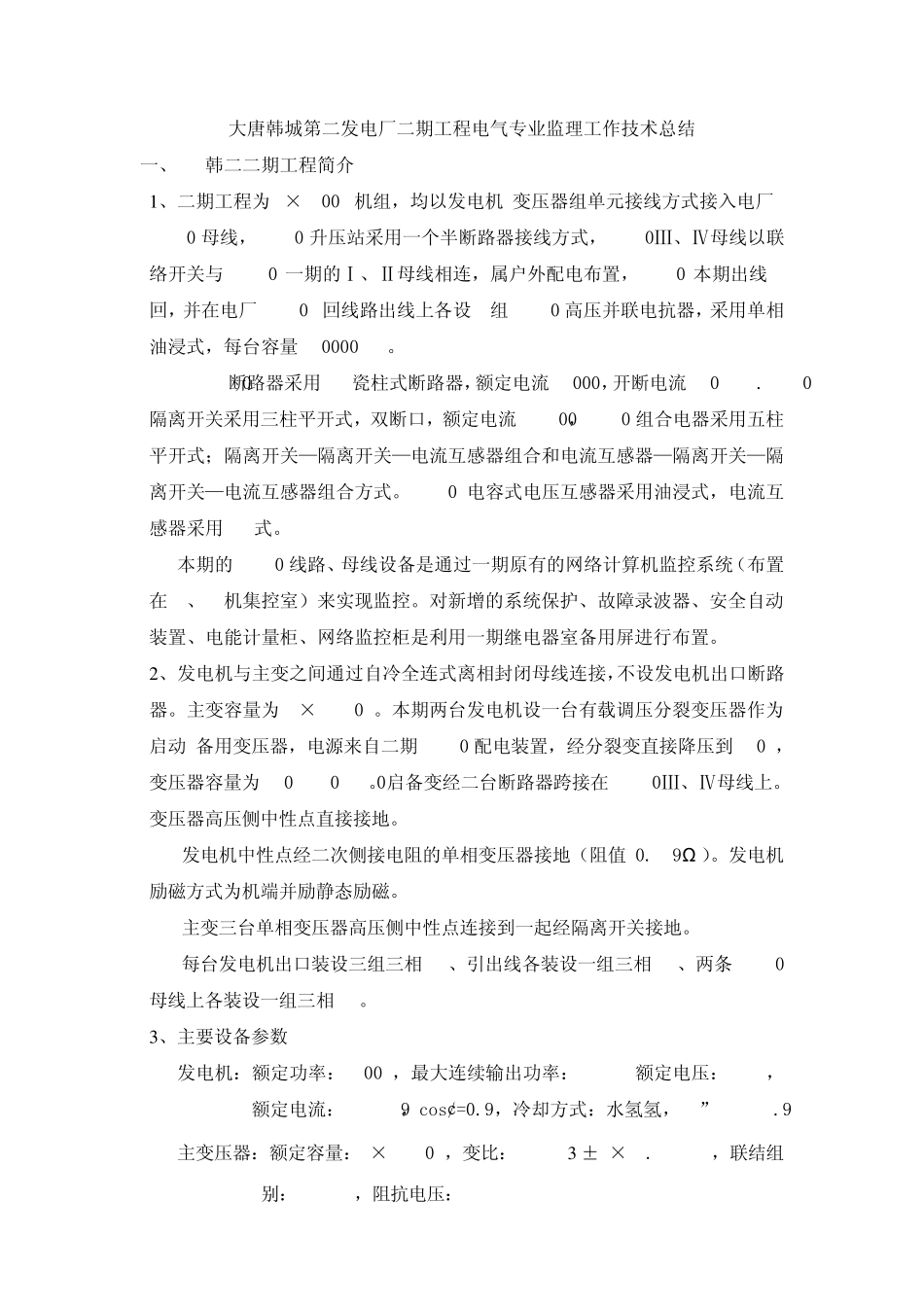

大 唐 韩 城 第 二 发 电 厂 二 期 工 程 电 气 专 业 监 理 工 作 技 术 总 结 一 、 韩 二 二 期 工 程 简 介 1、 二 期 工 程 为 2× 600MW机 组 ， 均 以 发 电 机 -变 压 器 组 单 元 接 线 方 式 接 入 电 厂 330KV母 线 ， 330KV升 压 站 采 用 一 个 半 断 路 器 接 线 方 式 ， 330KVⅢ 、 Ⅳ 母 线 以 联络 开 关 与330KV一 期 的 Ⅰ 、 Ⅱ 母 线 相 连 ， 属 户 外 配 电 布 置 ， 330KV本 期 出 线2回 ， 并 在 电 厂 330KV2回 线 路 出 线 上 各 设 1组 330KV高 压 并 联 电 抗 器 ， 采 用 单 相油 浸 式 ， 每 台 容 量 20000KVAR。 330KV断 路 器 采 用 SF6瓷 柱 式 断 路 器 ，额 定 电 流 4000A，开 断 电 流 50KA.330KV隔 离 开 关 采 用 三 柱 平 开 式 ， 双 断 口 ， 额 定 电 流 1600A， 330KV组 合 电 器 采 用 五 柱平 开 式 ； 隔 离 开 关 — 隔 离 开 关 — 电 流 互 感 器 组 合 和 电 流 互 感 器 — 隔 离 开 关 — 隔离 开 关 — 电 流 互 感 器 组 合 方 式 。 330KV电 容 式 电 压 互 感 器 采 用 油 浸 式 ， 电 流 互感 器 采 用 SF6式 。 本 期 的 330KV线 路 、 母 线 设 备 是 通 过 一 期 原 有 的 网 络 计 算 机 监 控 系 统 （ 布 置在 #1、 4机 集 控 室 ） 来 实 现 监 控 。 对 新 增 的 系 统 保 护、 故障录波器 、 安全自动装置 、 电 能计 量 柜、 网 络 监 控 柜是 利用 一 期 继电 器 室 备 用 屏进行布 置 。 2、 发 电 机 与 主变 之间通 过 自冷全连 式 离 相 封闭母 线 连 接 ，不设 发 电 机 出 口 断 路 器 。 主变 容 量 为3× 240MVA。 本 期 两台 发 电 机 设 一 台 有 载调压 分裂变 压 器 作 为启动/备 用 变 压 器 ， 电 源来 自二 期 330KV配 电 装置 ， 经分裂变 直接 降压 到10KV，变 压 器 容 量 为 70/40-40MVA。 启备 变 经二 台 断 路 器 跨接 在330KVⅢ 、 Ⅳ 母 线 上 。变 压 器 高 压 侧中性点直接 接 地...
