电气专业施工图审查要点

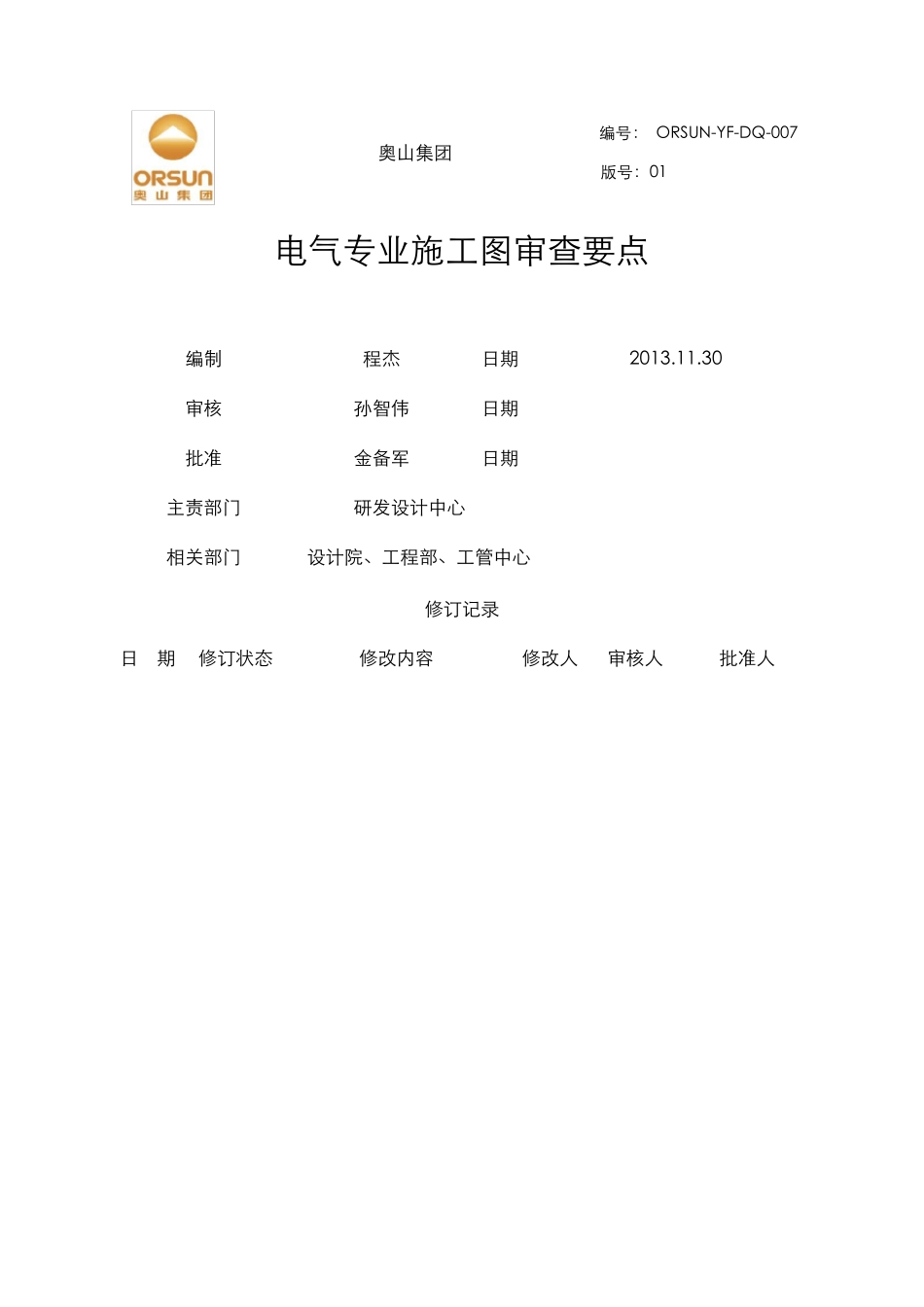

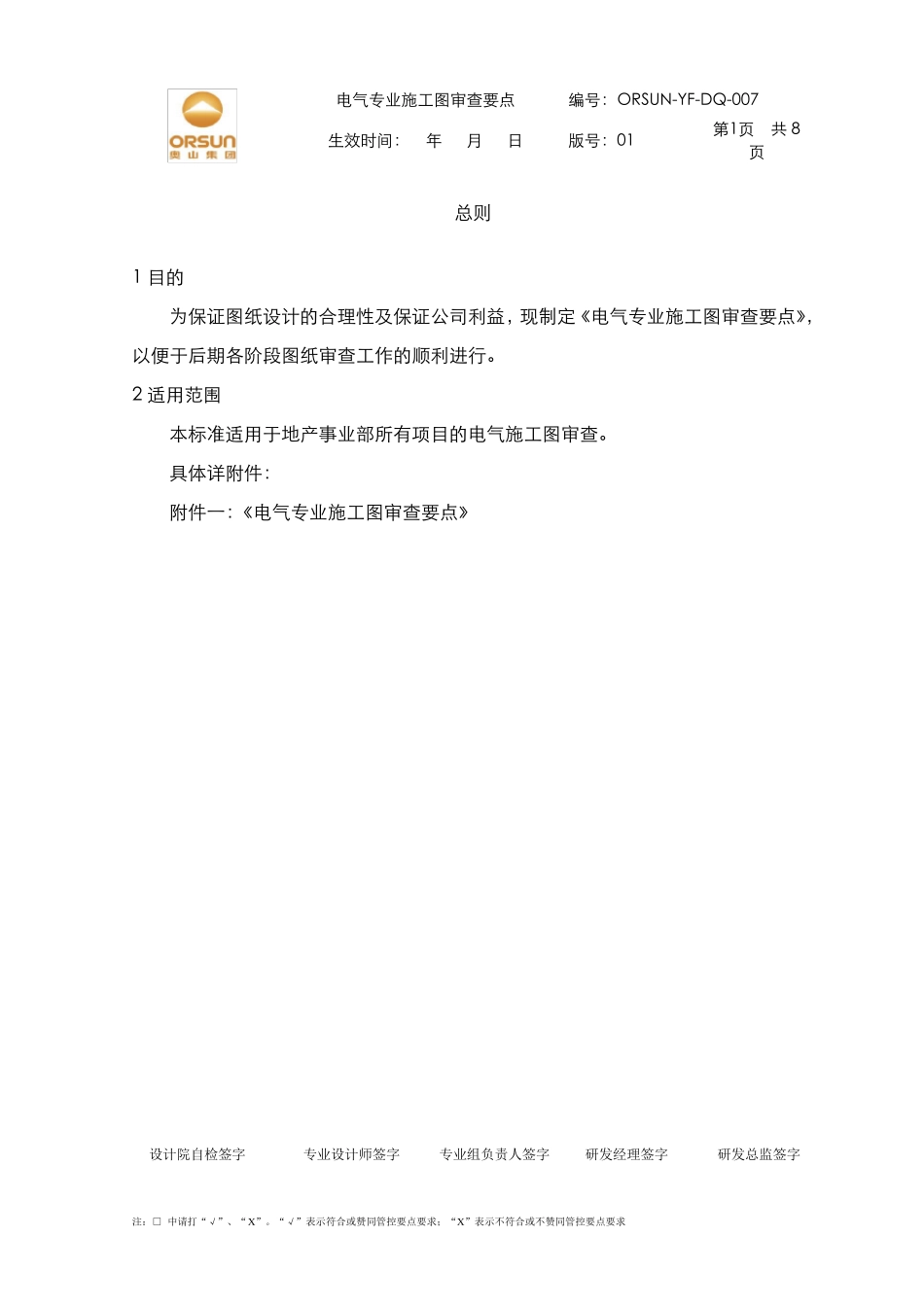

奥 山 集 团 编 号 ： ORSUN-YF-DQ-007 版 号 ： 01 电 气 专 业 施 工 图 审 查 要 点 编 制 程 杰 日 期 2013.11.30 审 核 孙 智 伟 日 期 批 准 金 备 军 日 期 主 责 部 门 研 发 设 计 中 心 相 关 部 门 设 计 院 、 工 程 部 、 工 管 中 心 修 订 记 录 日 期 修 订 状 态 修 改 内 容 修 改 人 审 核 人 批 准 人 电 气 专 业 施 工 图 审 查 要 点 编 号 ： ORSUN-YF-DQ-007 生 效 时 间 ： 年 月 日 版 号 ： 01 第 1页 共 8 页 设计院自检签字 专业设计师签字 专业组负责人签字 研发经理签字 研发总监签字 注：□ 中请打“√”、“X ”。“√”表示符合或赞同管控要点要求；“X ”表示不符合或不赞同管控要点要求 总 则 1 目 的 为 保 证 图 纸 设 计 的 合 理 性 及 保 证 公 司 利 益 ， 现 制 定 《 电 气 专 业 施 工 图 审 查 要 点 》，以 便 于 后 期 各 阶 段 图 纸 审 查 工 作 的 顺 利 进 行 。 2 适 用 范 围 本 标 准 适 用 于 地 产 事 业 部 所 有 项 目 的 电 气 施 工 图 审 查 。 具 体 详 附 件 ： 附 件 一 ：《 电 气 专 业 施 工 图 审 查 要 点 》 电 气 专 业 施 工 图 审 查 要 点 编 号 ： ORSUN-YF-DQ-007 生 效 时 间 ： 年 月 日 版 号 ： 01 第 2页 共 8 页 设计院自检签字 专业设计师签字 专业组负责人签字 研发经理签字 研发总监签字 注：□ 中请打“√”、“X ”。“√”表示符合或赞同管控要点要求；“X ”表示不符合或不赞同管控要点要求 项 目 电 气 专 业 施 工 图 审 查 要 点 施 工 图 部 分 审查 分项 序号 审查要点 设计院自检 城市公司设计部审核 城市公司工程部审核 工程管理中心审核 研发设计中心审核 问题汇总 设计范围及深度 1 设计文件是否符合设计任务书及其他设计资料所要求，是否有漏项。是否符合方案设计、初步设计图纸要求。 □ □ □ □ □ 2 设计文件应包含图纸目录、施工设计说明、设计图纸、主要电气设备表、计算书。 □ □ □ □ □ 3 设计说明书应说明设计依据、设计范围、设计内容、建筑电气系统的主要指标、采用的电...
