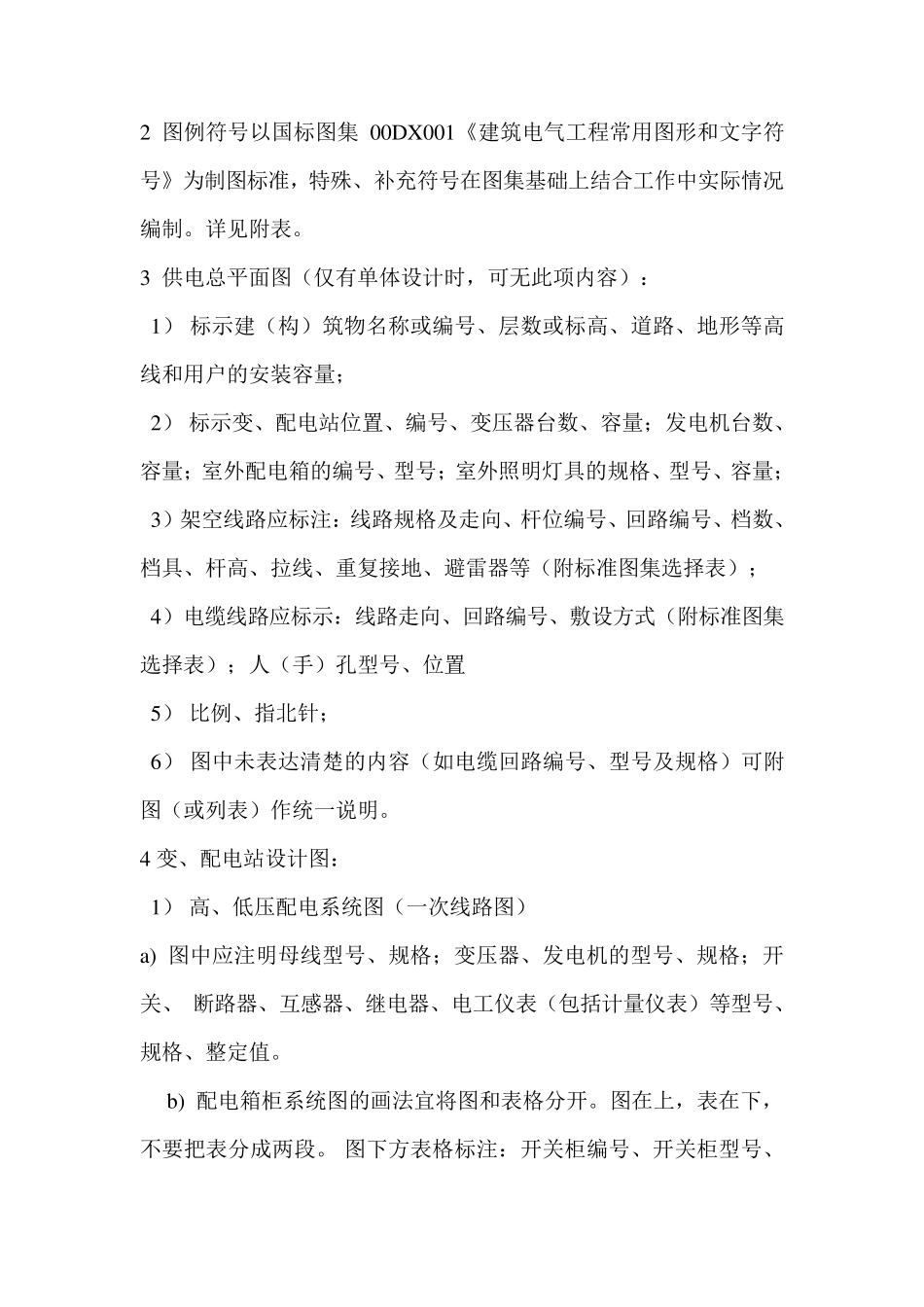

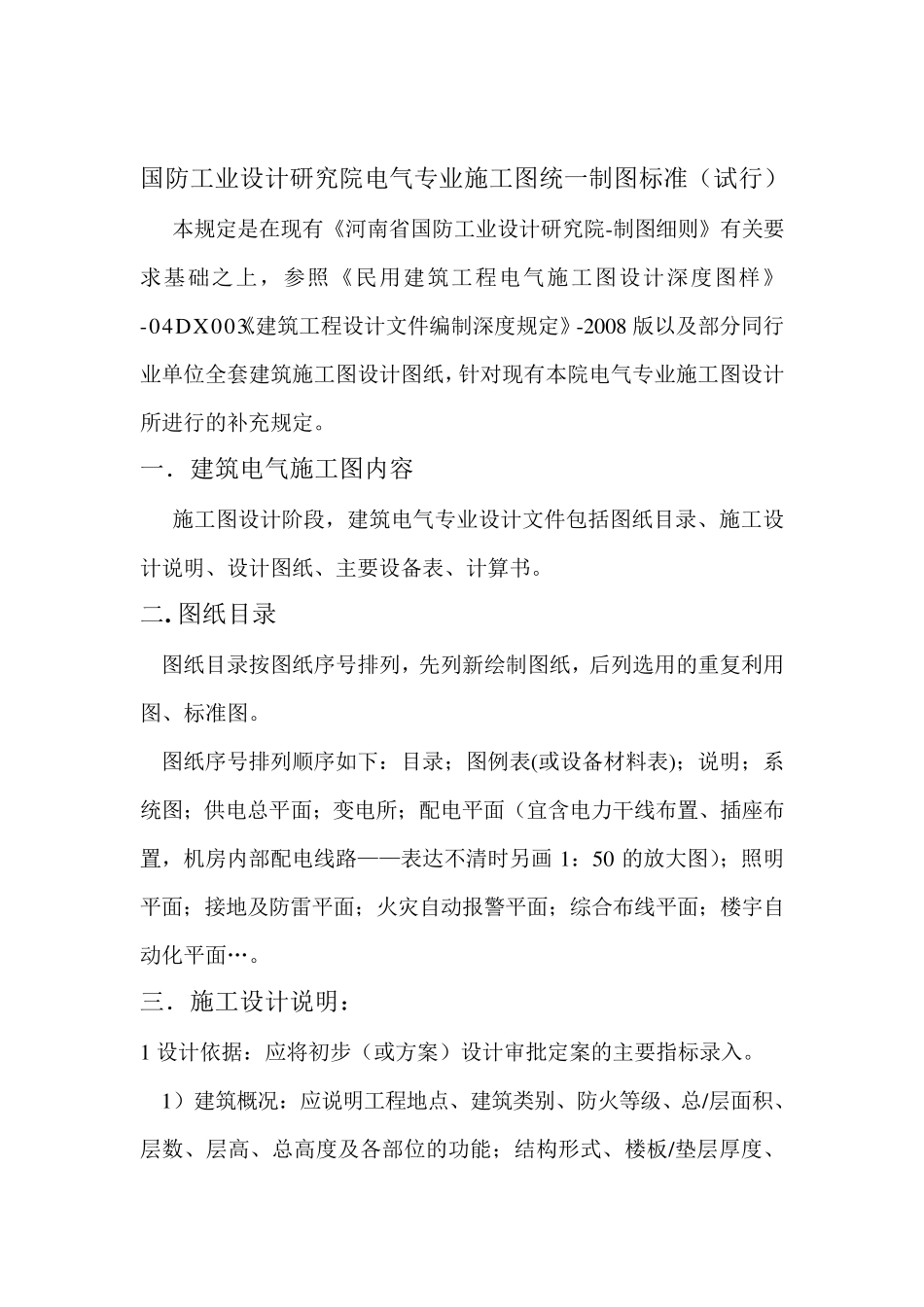

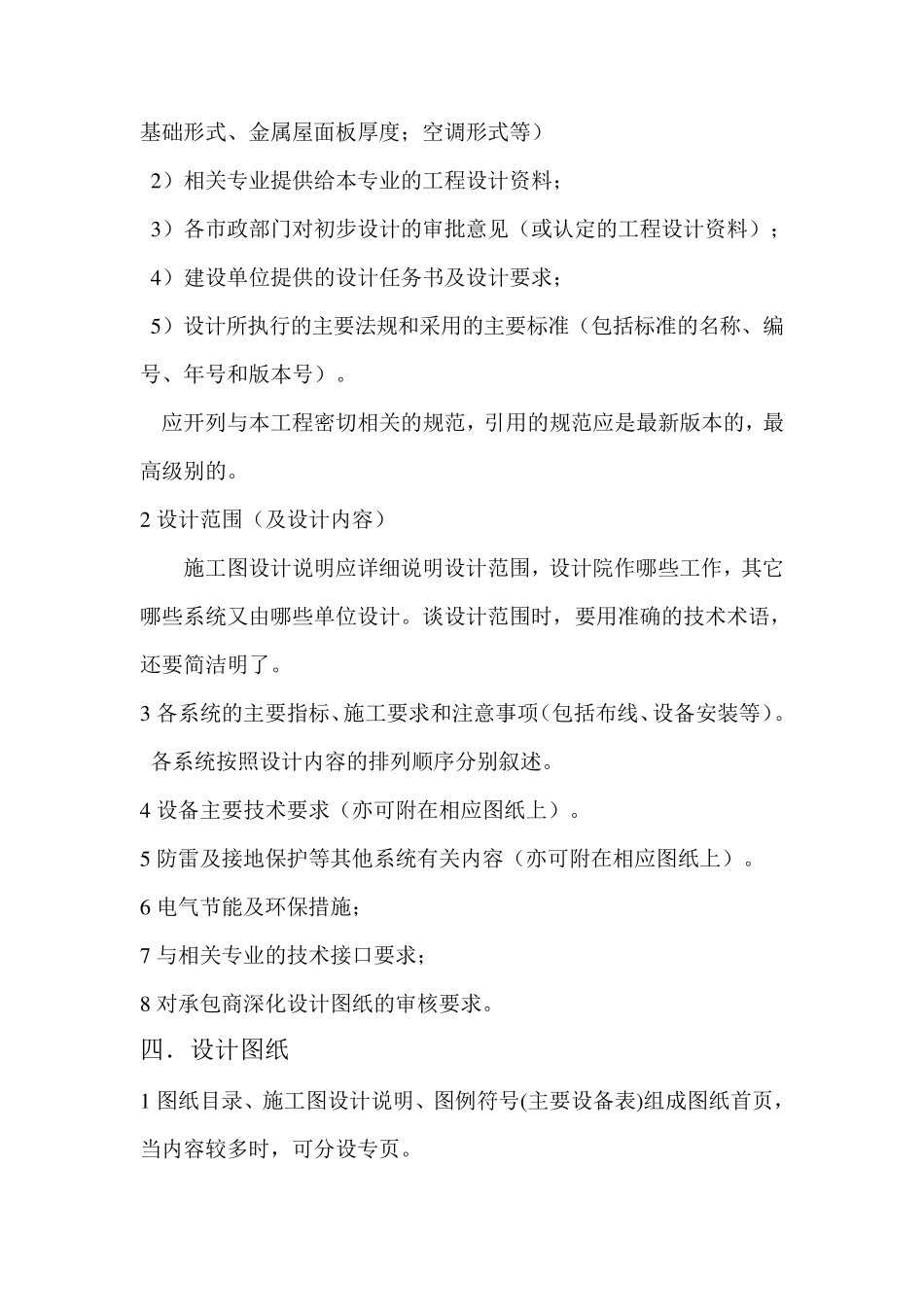

国防工业设计研究院电气专业施工图统一制图标准（试行） 本规定是在现有《河南省国防工业设计研究院-制图细则》有关要求基础之上，参照《民用建筑工程电气施工图设计深度图样》-04D X 003.《建筑工程设计文件编制深度规定》-2008 版以及部分同行业单位全套建筑施工图设计图纸，针对现有本院电气专业施工图设计所进行的补充规定。 一．建筑电气施工图内容 施工图设计阶段，建筑电气专业设计文件包括图纸目录、施工设计说明、设计图纸、主要设备表、计算书。 二. 图纸目录 图纸目录按图纸序号排列，先列新绘制图纸，后列选用的重复利用图、标准图。 图纸序号排列顺序如下：目录；图例表(或设备材料表)；说明；系统图；供电总平面；变电所；配电平面（宜含电力干线布置、插座布置，机房内部配电线路——表达不清时另画 1：50 的放大图）；照明平面；接地及防雷平面；火灾自动报警平面；综合布线平面；楼宇自动化平面…。 三．施工设计说明： 1 设计依据：应将初步（或方案）设计审批定案的主要指标录入。 1）建筑概况：应说明工程地点、建筑类别、防火等级、总/层面积、层数、层高、总高度及各部位的功能；结构形式、楼板/垫层厚度、基础形式、金属屋面板厚度；空调形式等） 2 ）相关专业提供给本专业的工程设计资料； 3 ）各市政部门对初步设计的审批意见（或认定的工程设计资料）； 4 ）建设单位提供的设计任务书及设计要求； 5 ）设计所执行的主要法规和采用的主要标准（包括标准的名称、编号、年号和版本号）。 应开列与本工程密切相关的规范，引用的规范应是最新版本的，最高级别的。 2 设计范围（及设计内容） 施工图设计说明应详细说明设计范围，设计院作哪些工作，其它哪些系统又由哪些单位设计。谈设计范围时，要用准确的技术术语，还要简洁明了。 3 各系统的主要指标、施工要求和注意事项（包括布线、设备安装等）。 各系统按照设计内容的排列顺序分别叙述。 4 设备主要技术要求（亦可附在相应图纸上）。 5 防雷及接地保护等其他系统有关内容（亦可附在相应图纸上）。 6 电气节能及环保措施； 7 与相关专业的技术接口要求； 8 对承包商深化设计图纸的审核要求。 四．设计图纸 1 图纸目录、施工图设计说明、图例符号(主要设备表)组成图纸首页，当内容较多时，可分设专页。 2 图例符号以国标图集00DX001《建筑电气工程常用图形和文字符号》为制图标准，特殊、补充符号在图集基础上结合工作中实...
