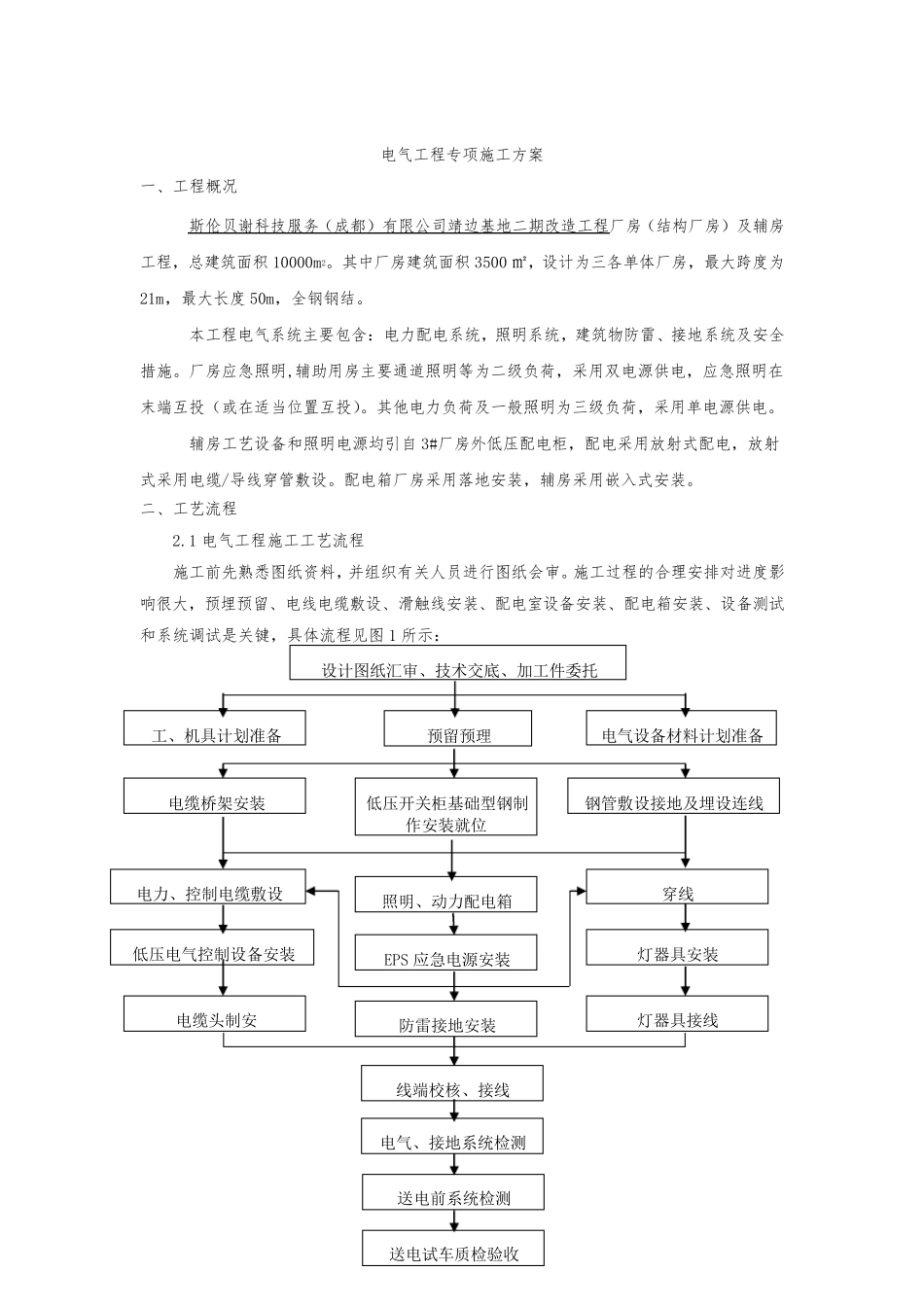

电气工程专项施工方案 一、工程概况 斯伦贝谢科技服务（成都）有限公司靖边基地二期改造工程厂房（结构厂房）及辅房工程，总建筑面积 10000m2。其中厂房建筑面积 3500 ㎡，设计为三各单体厂房，最大跨度为21m，最大长度 50m，全钢钢结。 本工程电气系统主要包含：电力配电系统，照明系统，建筑物防雷、接地系统及安全措施。厂房应急照明,辅助用房主要通道照明等为二级负荷，采用双电源供电，应急照明在末端互投（或在适当位置互投）。其他电力负荷及一般照明为三级负荷，采用单电源供电。 辅房工艺设备和照明电源均引自 3#厂房外低压配电柜，配电采用放射式配电，放射式采用电缆/导线穿管敷设。配电箱厂房采用落地安装，辅房采用嵌入式安装。 二、工艺流程 2.1 电气工程施工工艺流程 施工前先熟悉图纸资料，并组织有关人员进行图纸会审。施工过程的合理安排对进度影响 很 大，预 埋 预 留 、电线电缆敷设、滑 触 线安装、配电室 设备安装、配电箱安装、设备测 试和系统调 试 是 关键 ，具 体流程见 图1 所 示 ： 设计图纸汇审、技术交底、加工件委托 工、机具计划准备 预留预理 电气设备材料计划准备 钢管敷设接地及埋设连线 电缆桥架安装 照明、动力配电箱 穿线 低压开关柜基础型钢制作安装就位 电力、控制电缆敷设 电缆头制安 防雷接地安装 灯器具接线 线端校核、接线 电气、接地系统检测 送电前系统检测 低压电气控制设备安装 EPS 应急电源安装 灯器具安装 送电试车质检验收 三、材料管理技术方案 3.1 材料准备及验收 材料采购、进场、检验及保管程序见图 2 所示 ： 图 2 材料采购保管程序流程图 3.2 材料采购、保管及使用要求 1）对进场材料进行严格检查，必须符合设计要求。 2）材料在使用前按设计要求核对其规格、材质、型号，材料必须有制造厂的合格证明书或质保书，材料在进场前提供样品交业主、监理审批。 3）材料的运输、入库、保管过程中，实施严格的控制措施，每道工序均有交接制度。 4）由于本工程涉及材料种类多，因此材料入库后要进行标识和分类、分规格堆放及管理，同时采取防止变形、防止受潮霉变等措施，对材料出库验证并办理相关的领用手续。 5）材料出库后，在施工现场妥善保管，存放地点安全可靠，如材料堆放的场地可能产生积水，在下面必须垫上枕木，室外堆放的材料必须用塑料遮挡严实，避免受日晒雨淋。材料堆放要求整齐 ，并挂 上标识牌 。材料...
