电气图里电缆标注

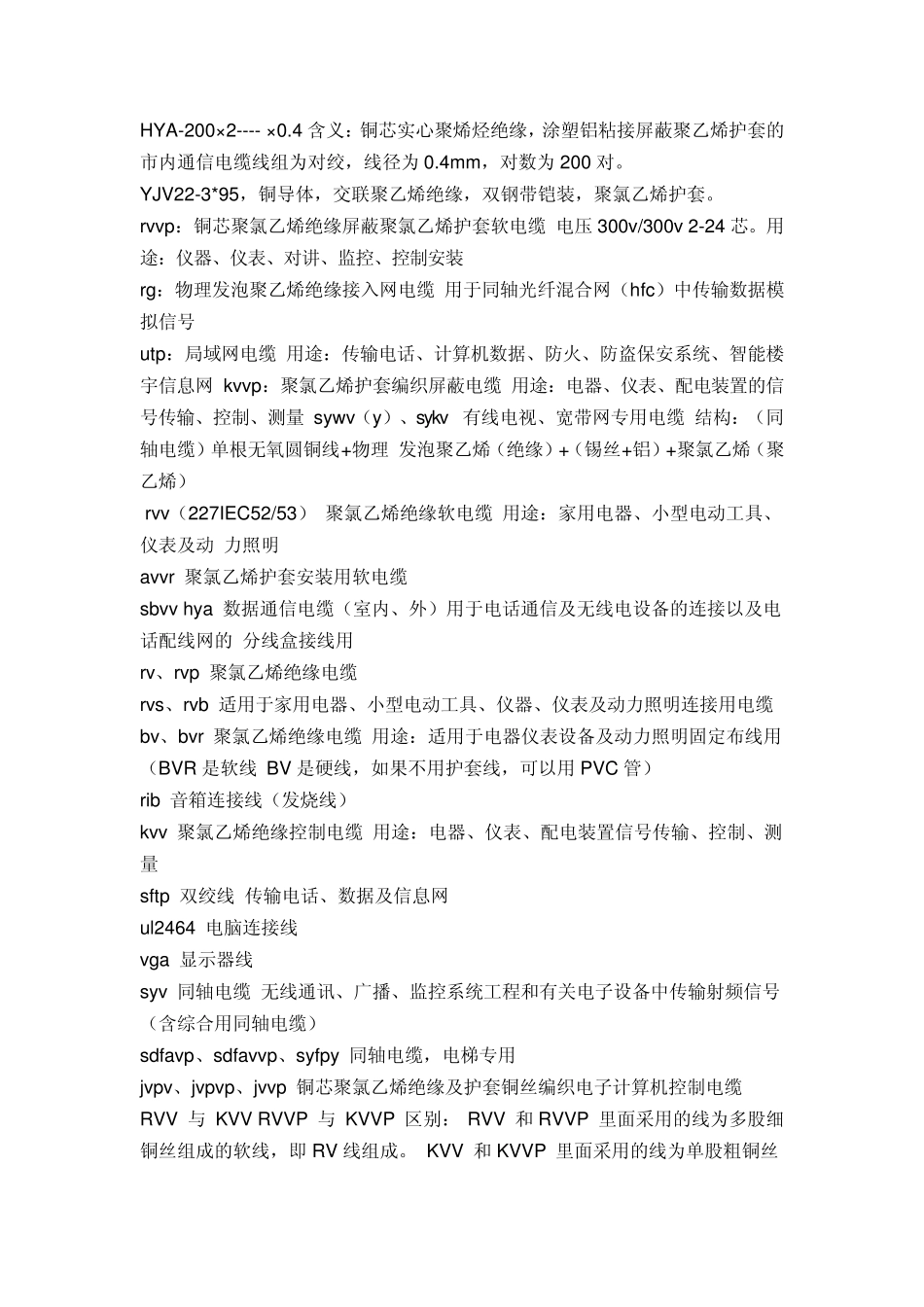

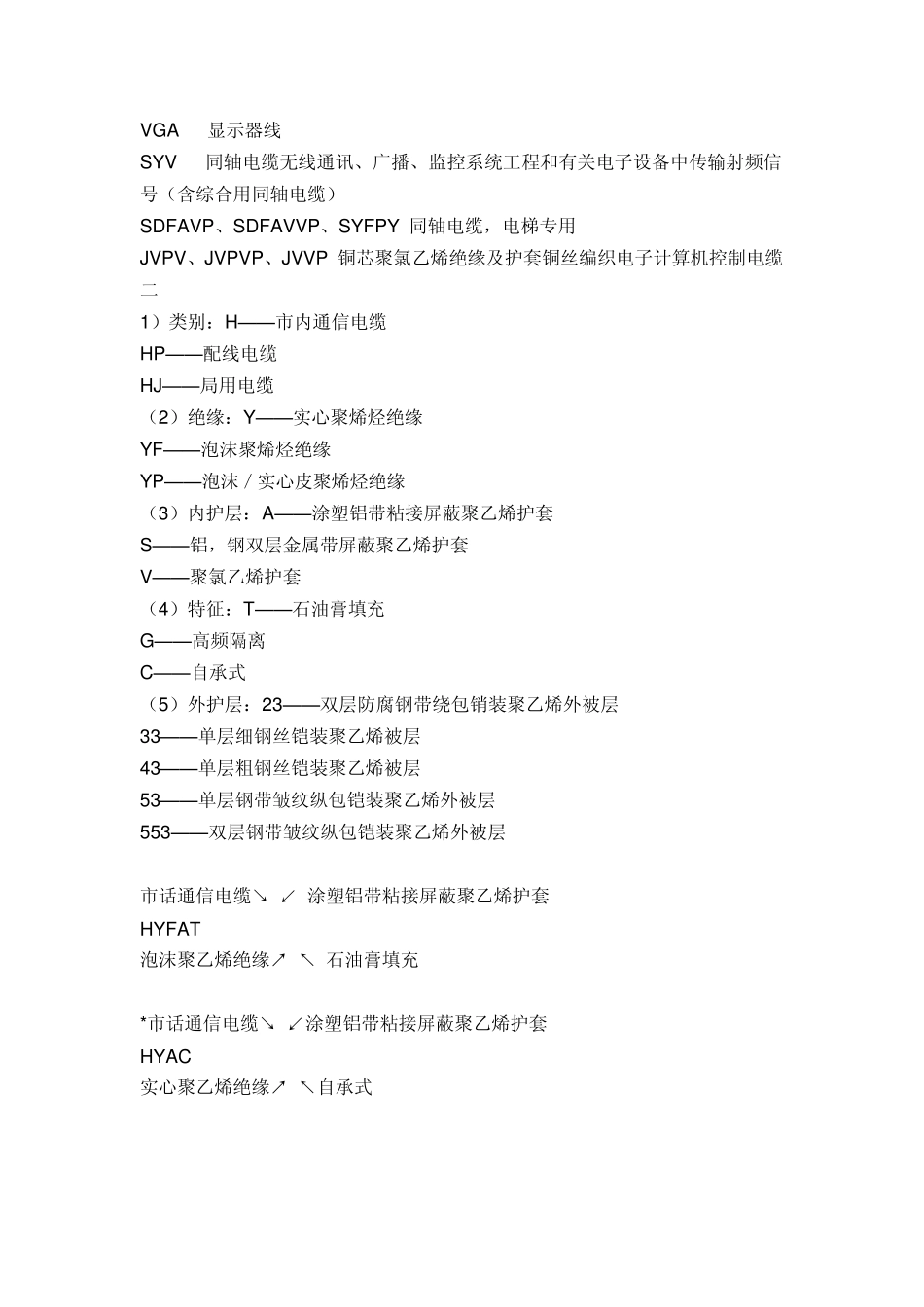

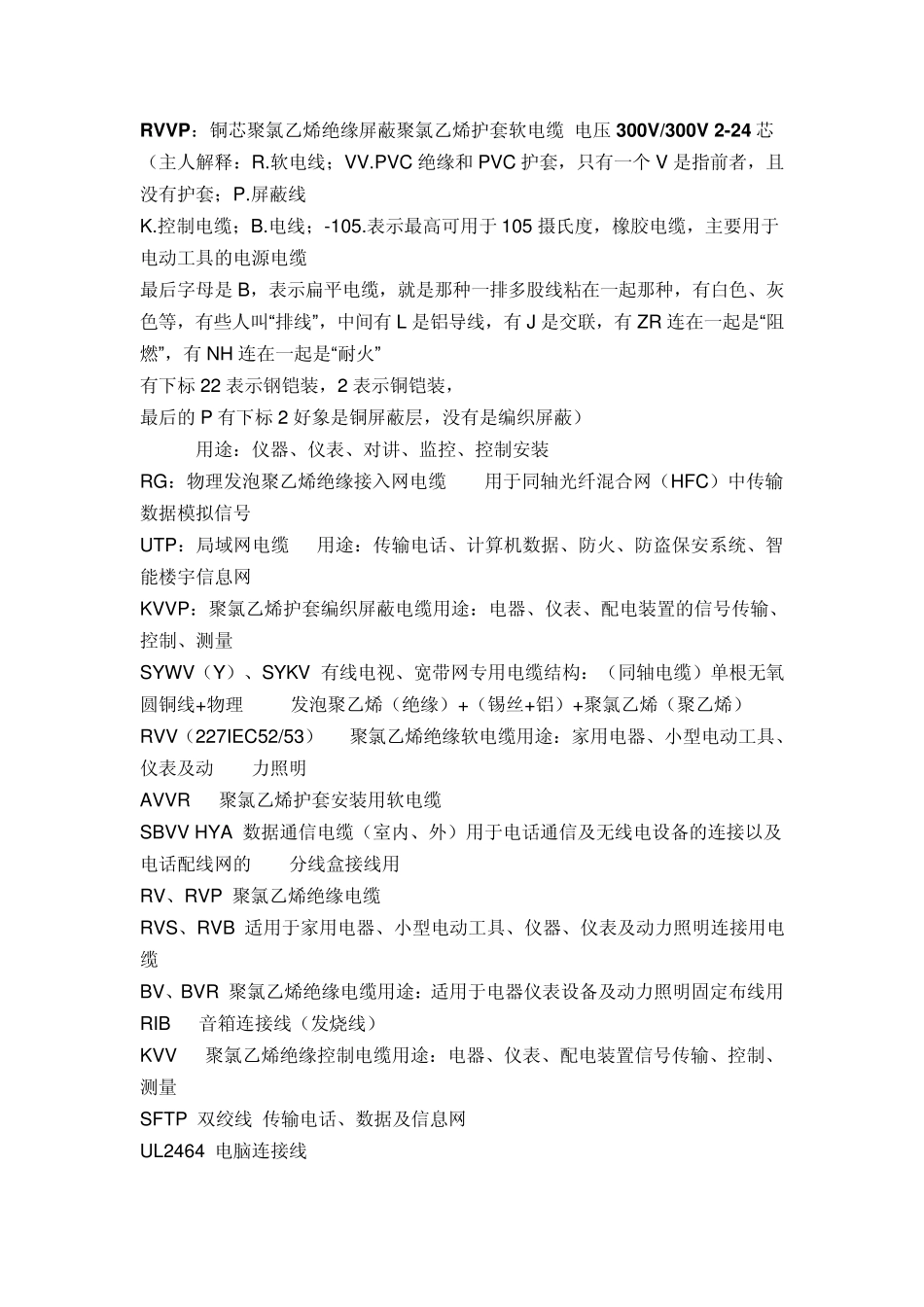

RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V 2-24 芯 （主人解释：R.软电线；VV.PVC 绝缘和PVC 护套，只有一个V 是指前者，且没有护套；P.屏蔽线 K.控制电缆；B.电线；-105.表示最高可用于105 摄氏度，橡胶电缆，主要用于电动工具的电源电缆 最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”，中间有L 是铝导线，有J 是交联，有ZR 连在一起是“阻燃”，有NH 连在一起是“耐火” 有下标 22 表示钢铠装，2 表示铜铠装， 最后的P 有下标 2 好象是铜屏蔽层，没有是编织屏蔽） 用途：仪器、仪表、对讲、监控、控制安装 RG：物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网（HFC）中传输数据模拟信号 UTP：局域网电缆 用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理 发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯） RVV（227IEC52/53） 聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动 力照明 AVVR 聚氯乙烯护套安装用软电缆 SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的 分线盒接线用 RV、RVP 聚氯乙烯绝缘电缆 RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆 BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用 RIB 音箱连接线（发烧线） KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量 SFTP 双绞线 传输电话、数据及信息网 UL2464 电脑连接线 VGA 显示器线 SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆） SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用 JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆 二 1）类别：H——市内通信电缆 HP——配线电缆 HJ——局用电缆 （2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征：T——石油膏填充 G——高频隔离 C——自...
