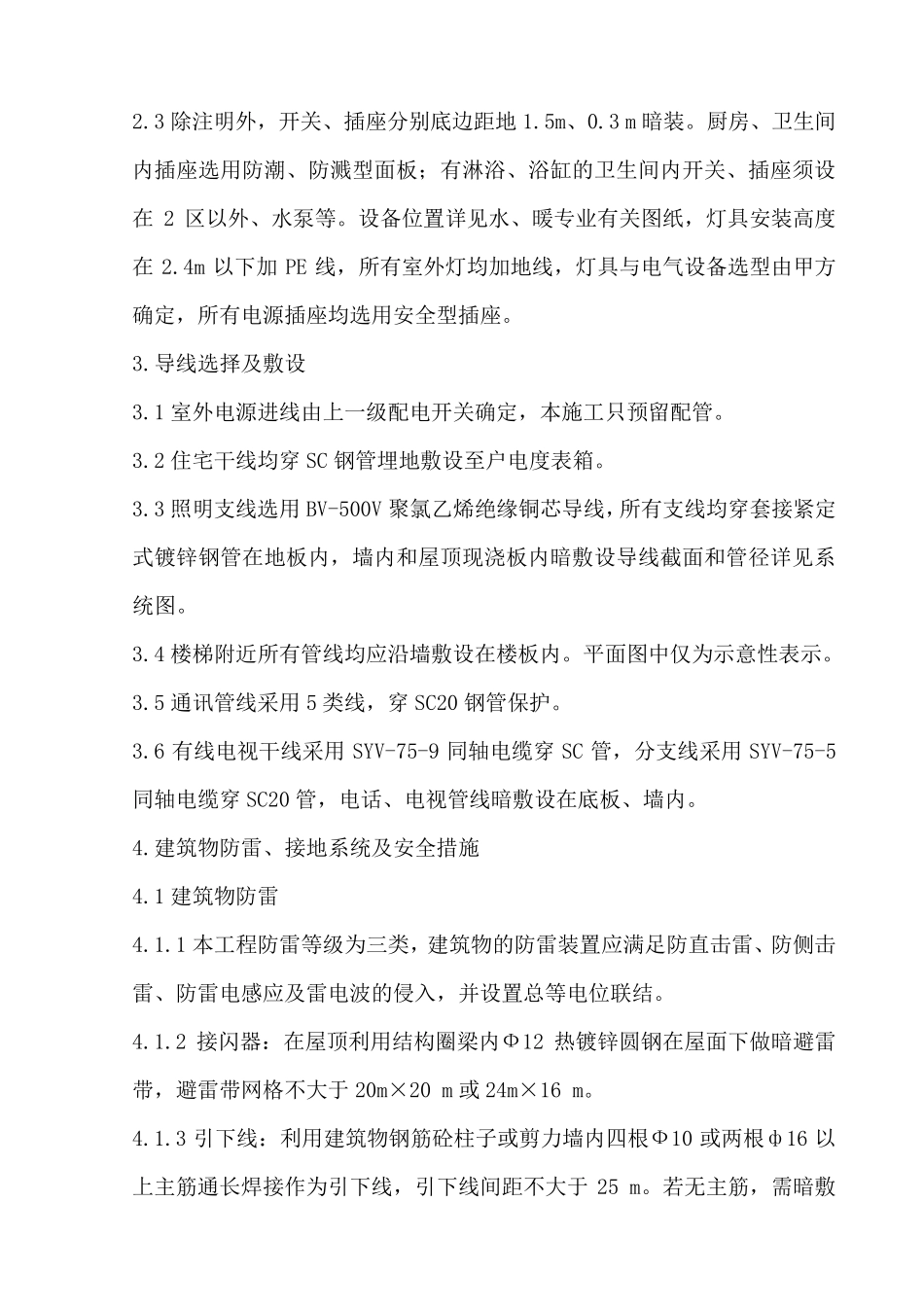

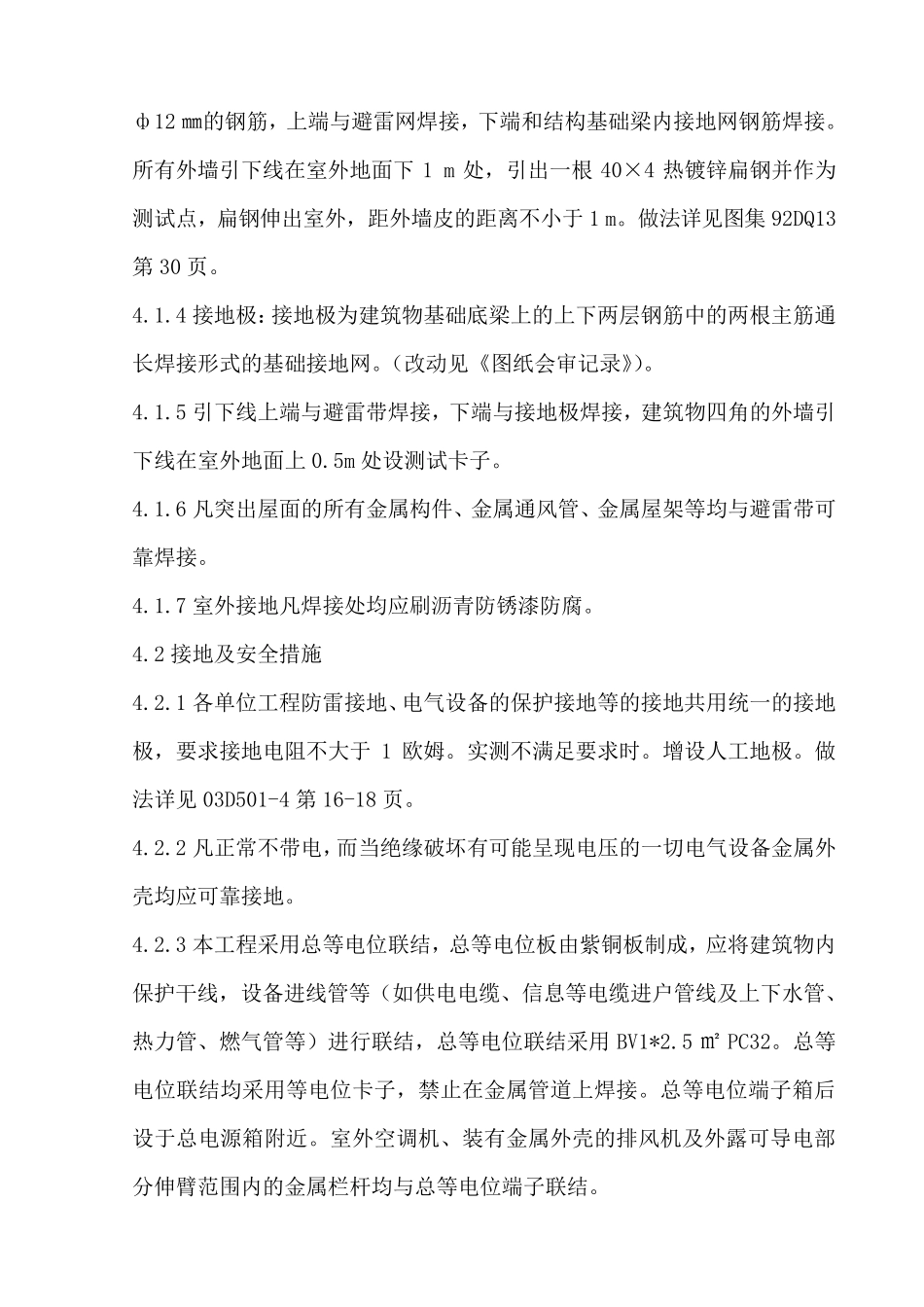

电 气 安 装 施 工 方 案 一 、 编 制 依 据 1. 北 京 市 怀 柔 区 龙 山 新 新 小 镇 三 期 B1 户 型 等 6 项 施 工 图 纸 ； 2. 北 京 市 怀 柔 区 龙 山 新 新 小 镇 三 期 B1 户 型 等 6 项 《 施 工 组 织 设 计 》； 3. 有 关 施 工 规 范 规 程 、 质 量 标 准 、 图 册 、 图 集 。 二 、 工 程 概 况 本 工 程 为 新 建 工 程 ， 本 工 程 属 于 三 类 住 宅 建 筑 ， 独 立 住 宅 ， 地 下 一 层 ，地 上 二 层 ， 结 构 形 式 为 砖 混 结 构 ， 现 浇 混 凝 土 楼 板 。 三 、 施 工 范 围 220/380V 配 电 系 统 、 建 筑 物 防 雷 、 接 地 系 统 及 安 全 措 施 、 有 线 电 视系 统 、 通 讯 系 统 、 消 防 报 警 系 统 、 家 居 安 防 系 统 （ 非 可 视 对 讲 ， 红 外 报 警等 ）。 1.配 电 系 统 1.1 住 宅 建 筑 为 三 类 建 筑 1.2 负 荷 分 类 及 容 量 ： 三 级 负 荷 1.3 供 电 方 式 ： 采 用 TN-S 三 相 五 线 制 ，（ 220/380V） 电 源 电 缆 由 小 区 变 电 所引 至总配 电 箱， 再由 总配 电 箱引 电 缆 直埋至户 配 电 箱。 1.4 照明配 电 ： 照明、 插座均由 不同的支路供 电 ； 除空调插座外 ， 所 有 插座回路均设 漏电 短路保护、 日光灯加功率因数补偿， COSφ≥0.9。 2.设 备安 装 2.1 低压配 电 系 统 图 中标 注的配 电 箱外 型 尺寸供 订货和安 装 参考。 2.2 住 户 配 电 箱底边距地 1.0m 暗装 ，配 电 箱及 控制 箱均底边距地 1.2m 嵌墙暗装 。 2.3 除 注 明 外 ， 开 关 、 插 座 分 别 底 边 距 地 1.5m、 0.3 m 暗 装 。 厨 房 、 卫 生 间内 插 座 选 用 防 潮 、 防 溅 型 面 板 ； 有 淋 浴 、 浴 缸 的 卫 生 间 内 开 关 、 插 座 须 设在2 区 以 外 、 水 泵 等 。 设 备 位 置 详 见 水 、 暖 专 业 有 关 图 纸 ， 灯 具 安 装 高 度在2.4m 以 下 加PE 线 ， 所 有 室 外 灯 均 加 地 线 ， 灯 具 与 电 气 设 备 ...
