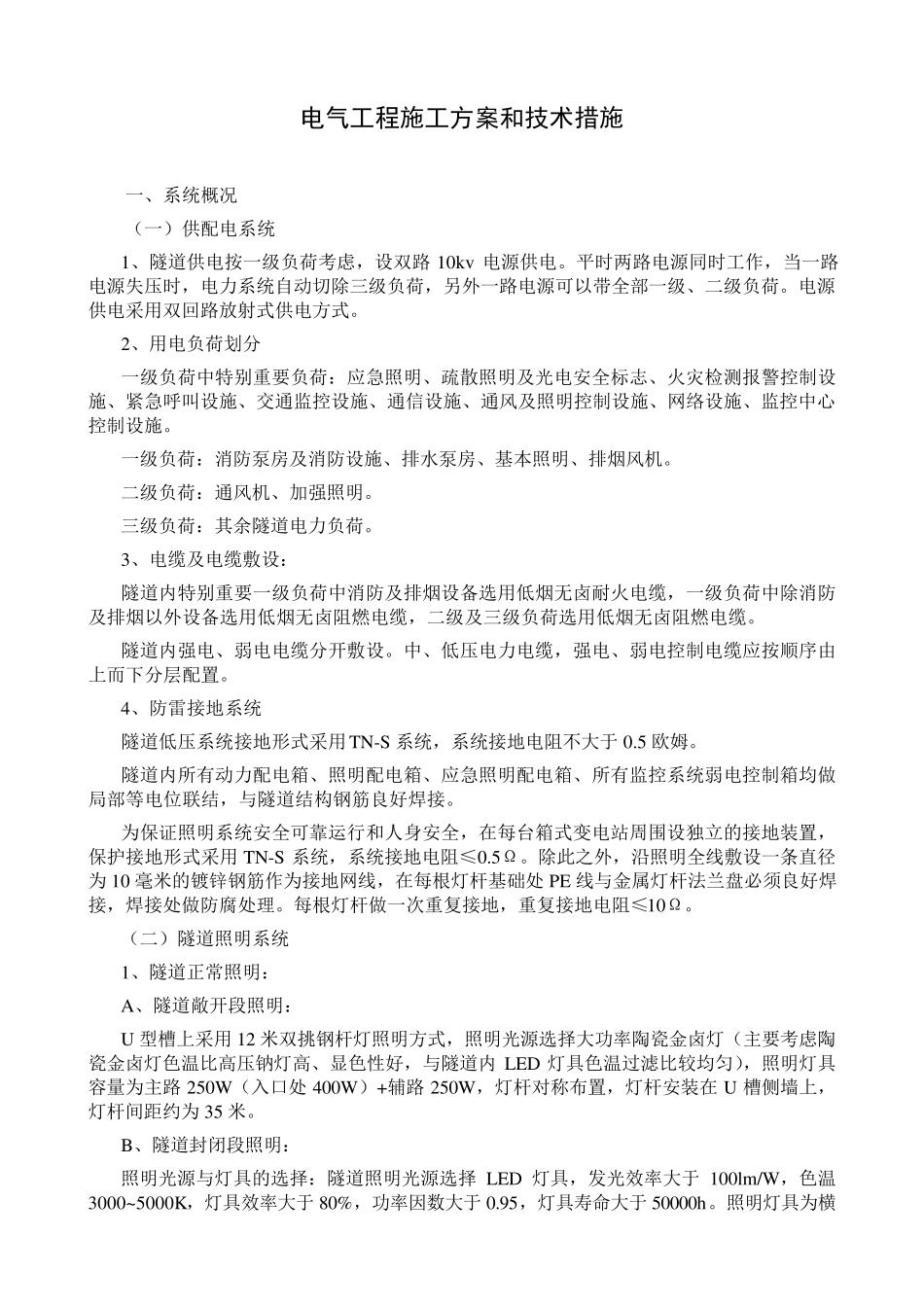

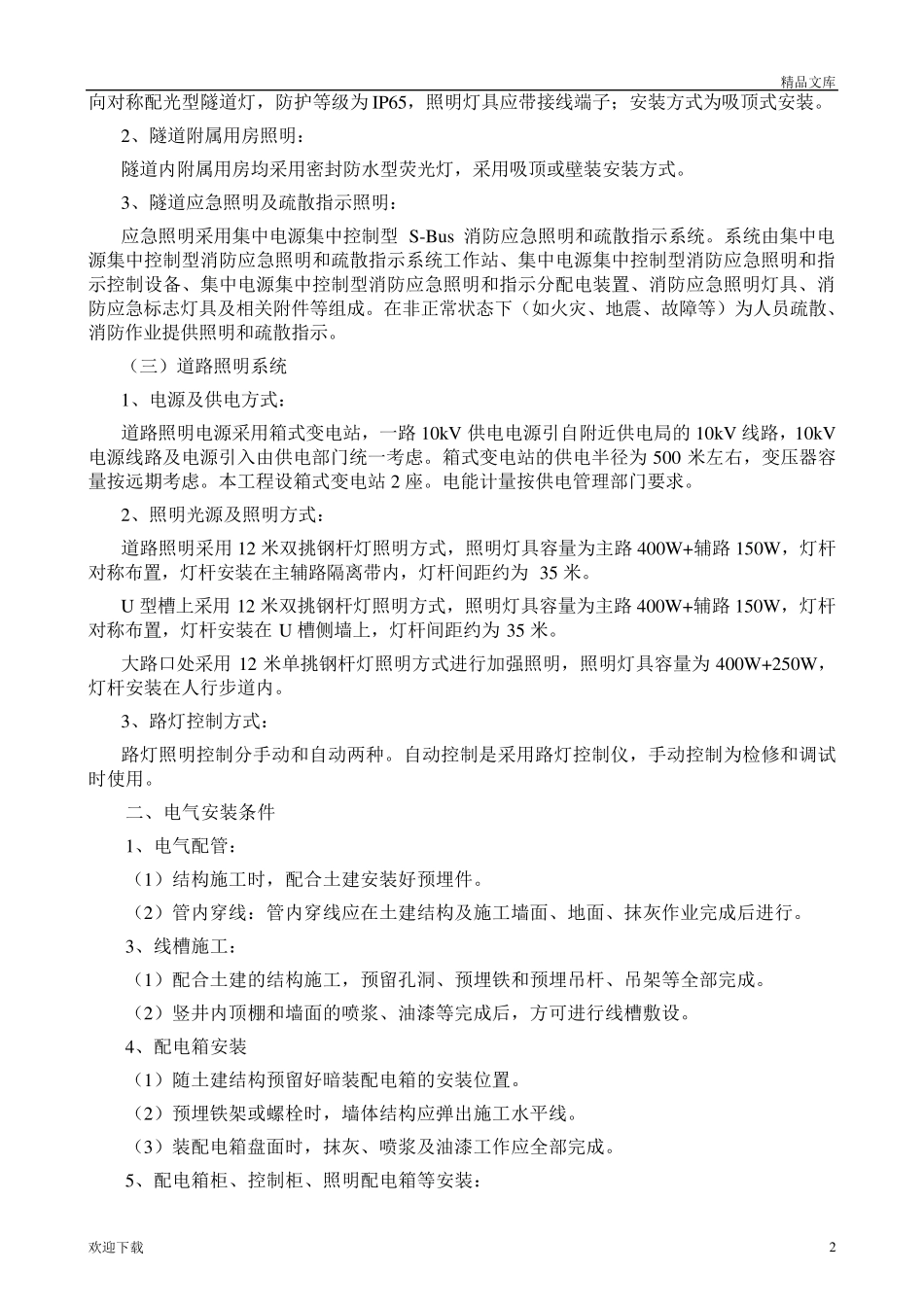

电气工程施工方案和技术措施 一、系统概况 （一）供配电系统 1、隧道供电按一级负荷考虑，设双路 10kv 电源供电。平时两路电源同时工作，当一路电源失压时，电力系统自动切除三级负荷，另外一路电源可以带全部一级、二级负荷。电源供电采用双回路放射式供电方式。 2、用电负荷划分 一级负荷中特别重要负荷：应急照明、疏散照明及光电安全标志、火灾检测报警控制设施、紧急呼叫设施、交通监控设施、通信设施、通风及照明控制设施、网络设施、监控中心控制设施。 一级负荷：消防泵房及消防设施、排水泵房、基本照明、排烟风机。 二级负荷：通风机、加强照明。 三级负荷：其余隧道电力负荷。 3、电缆及电缆敷设： 隧道内特别重要一级负荷中消防及排烟设备选用低烟无卤耐火电缆，一级负荷中除消防及排烟以外设备选用低烟无卤阻燃电缆，二级及三级负荷选用低烟无卤阻燃电缆。 隧道内强电、弱电电缆分开敷设。中、低压电力电缆，强电、弱电控制电缆应按顺序由上而下分层配置。 4、防雷接地系统 隧道低压系统接地形式采用TN-S 系统，系统接地电阻不大于0.5 欧姆。 隧道内所有动力配电箱、照明配电箱、应急照明配电箱、所有监控系统弱电控制箱均做局部等电位联结，与隧道结构钢筋良好焊接。 为保证照明系统安全可靠运行和人身安全，在每台箱式变电站周围设独立的接地装置，保护接地形式采用 TN-S 系统，系统接地电阻≤0.5Ω。除此之外，沿照明全线敷设一条直径为10 毫米的镀锌钢筋作为接地网线，在每根灯杆基础处 PE 线与金属灯杆法兰盘必须良好焊接，焊接处做防腐处理。每根灯杆做一次重复接地，重复接地电阻≤10Ω。 （二）隧道照明系统 1、隧道正常照明： A、隧道敞开段照明： U 型槽上采用 12 米双挑钢杆灯照明方式，照明光源选择大功率陶瓷金卤灯（主要考虑陶瓷金卤灯色温比高压钠灯高、显色性好，与隧道内 LED 灯具色温过滤比较均匀），照明灯具容量为主路 250W（入口处 400W）+辅路 250W，灯杆对称布置，灯杆安装在U 槽侧墙上，灯杆间距约为35 米。 B、隧道封闭段照明： 照明光源与灯具的选择：隧道照明光源选择 LED 灯具，发光效率大于100lm/W，色温3000~5000K，灯具效率大于80%，功率因数大于0.95，灯具寿命大于50000h。照明灯具为横精品文库 欢迎下载 2 向对称配光型隧道灯，防护等级为IP65，照明灯具应带接线端子；安装方式为吸顶式安装。 2、隧道附属用房照明： 隧道内附属用房均采用密封防水...
