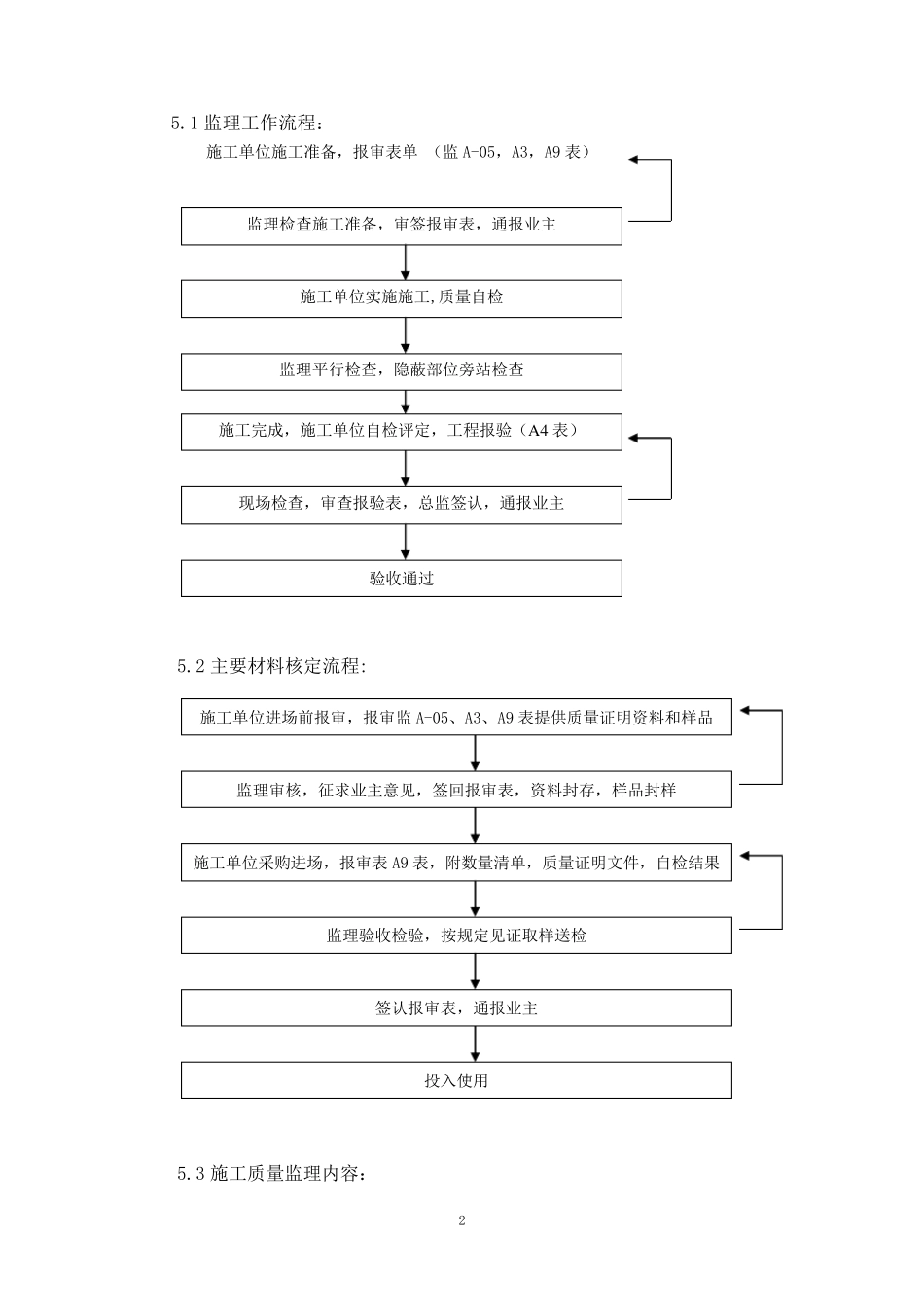

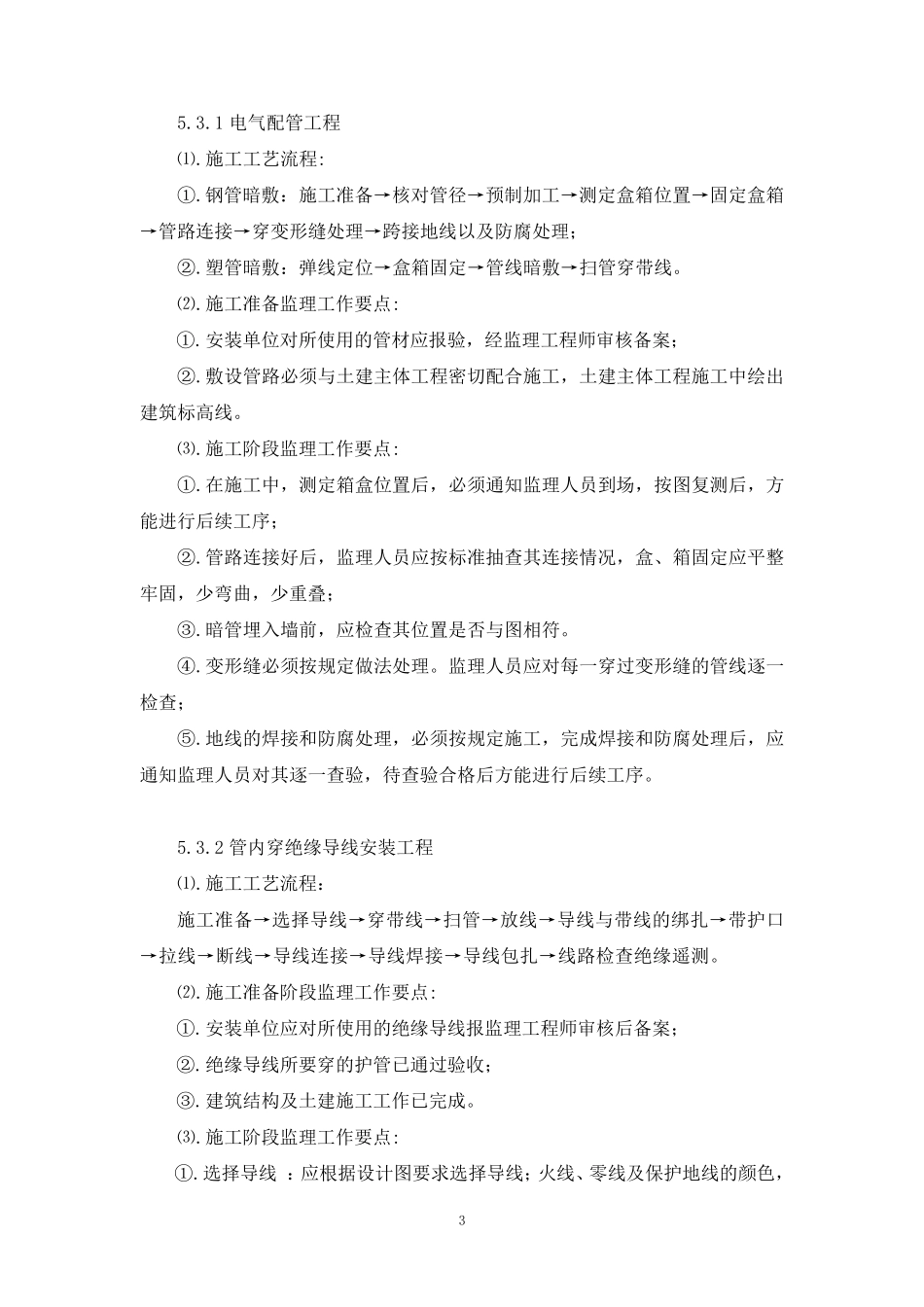

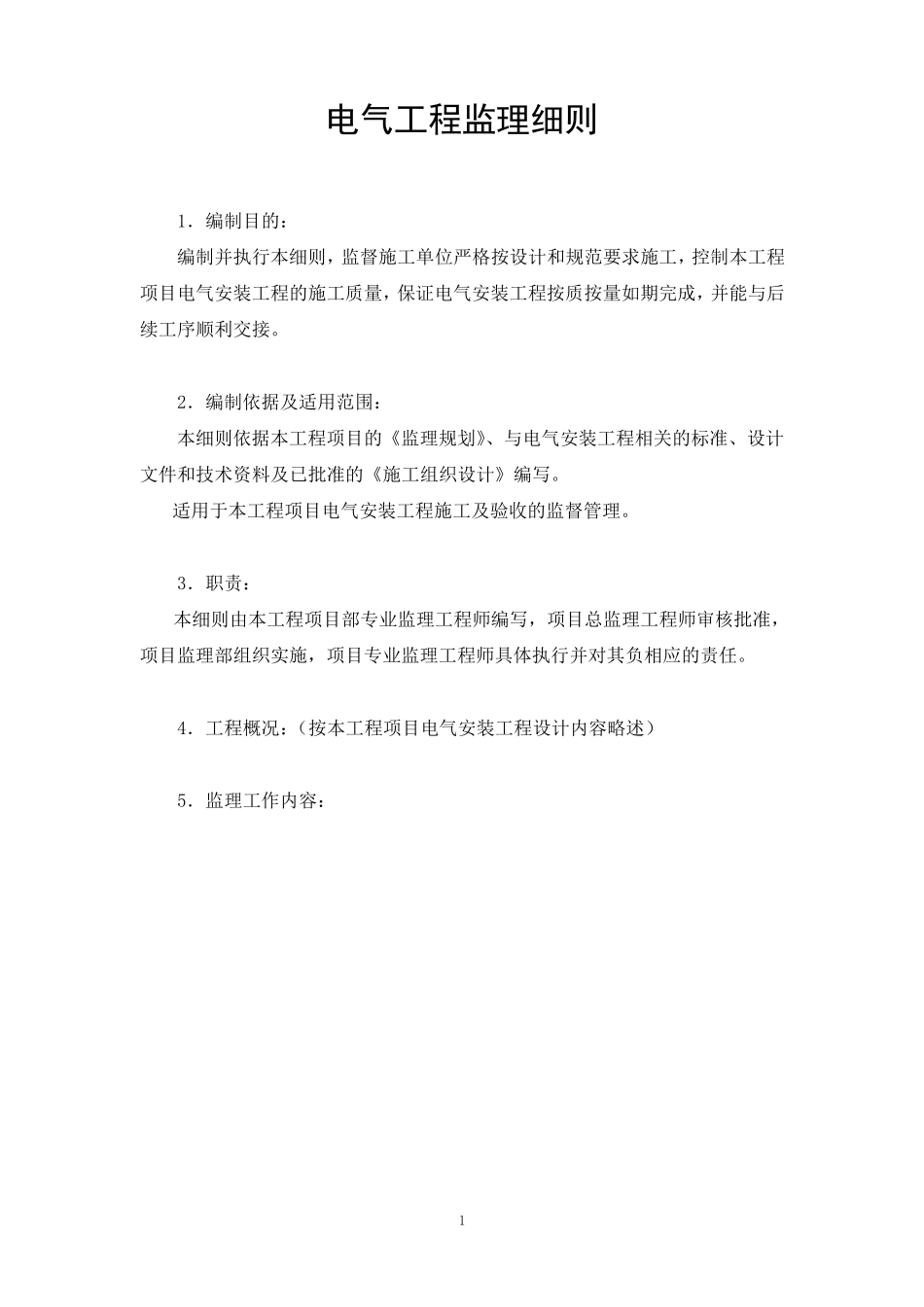

1 电气工程监理细则 1．编制目的： 编制并执行本细则，监督施工单位严格按设计和规范要求施工，控制本工程项目电气安装工程的施工质量，保证电气安装工程按质按量如期完成，并能与后续工序顺利交接。 2．编制依据及适用范围： 本细则依据本工程项目的《监理规划》、与电气安装工程相关的标准、设计文件和技术资料及已批准的《施工组织设计》编写。 适用于本工程项目电气安装工程施工及验收的监督管理。 3．职责： 本细则由本工程项目部专业监理工程师编写，项目总监理工程师审核批准，项目监理部组织实施，项目专业监理工程师具体执行并对其负相应的责任。 4．工程概况：（按本工程项目电气安装工程设计内容略述） 5．监理工作内容： 2 5.1 监理工作流程： 5.2 主要材料核定流程: 5.3 施工质量监理内容： 施工单位施工准备，报审表单 （监A-05，A3，A9 表） 监理检查施工准备，审签报审表，通报业主 施工单位实施施工,质量自检 监理平行检查，隐蔽部位旁站检查 施工完成，施工单位自检评定，工程报验（A 4 表） 现场检查，审查报验表，总监签认，通报业主 验收通过 施工单位进场前报审，报审监A-05、A3、A9 表提供质量证明资料和样品 监理审核，征求业主意见，签回报审表，资料封存，样品封样 施工单位采购进场，报审表A9 表，附数量清单，质量证明文件，自检结果 监理验收检验，按规定见证取样送检 签认报审表，通报业主 投入使用 3 5.3.1 电气配管工程 ⑴.施工工艺流程: ①.钢管暗敷：施工准备→核对管径→预制加工→测定盒箱位置→固定盒箱→管路连接→穿变形缝处理→跨接地线以及防腐处理； ②.塑管暗敷：弹线定位→盒箱固定→管线暗敷→扫管穿带线。 ⑵.施工准备监理工作要点: ①. 安装单位对所使用的管材应报验，经监理工程师审核备案； ②.敷设管路必须与土建主体工程密切配合施工，土建主体工程施工中绘出建筑标高线。 ⑶.施工阶段监理工作要点: ①.在施工中，测定箱盒位置后，必须通知监理人员到场，按图复测后，方能进行后续工序； ②.管路连接好后，监理人员应按标准抽查其连接情况，盒、箱固定应平整牢固，少弯曲，少重叠； ③.暗管埋入墙前，应检查其位置是否与图相符。 ④.变形缝必须按规定做法处理。监理人员应对每一穿过变形缝的管线逐一检查； ⑤.地线的焊接和防腐处理，必须按规定施工，完成焊接和防腐处理后，应通知监理人员对其逐一查验，待查验合格后方能进行后续工序。...
