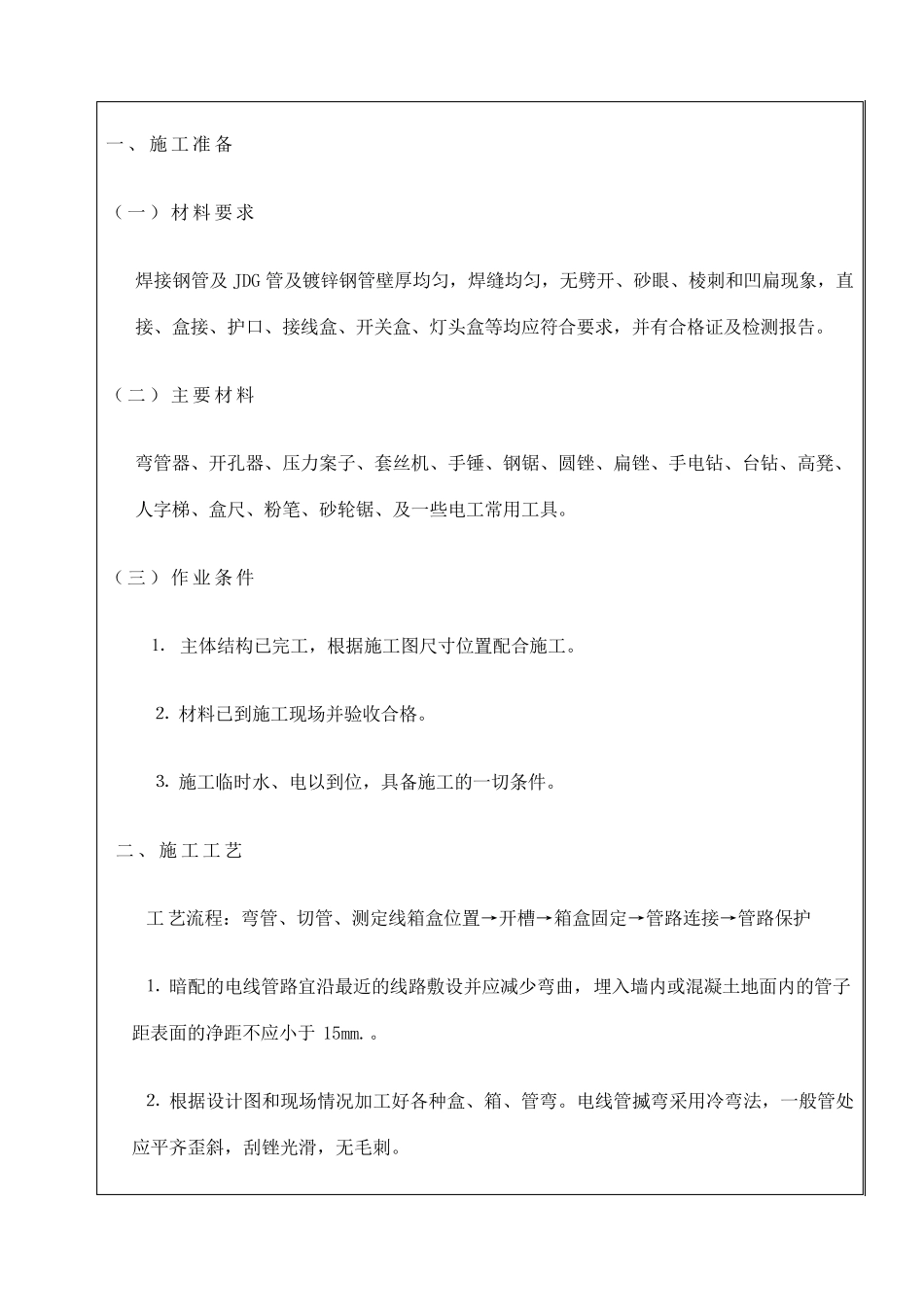

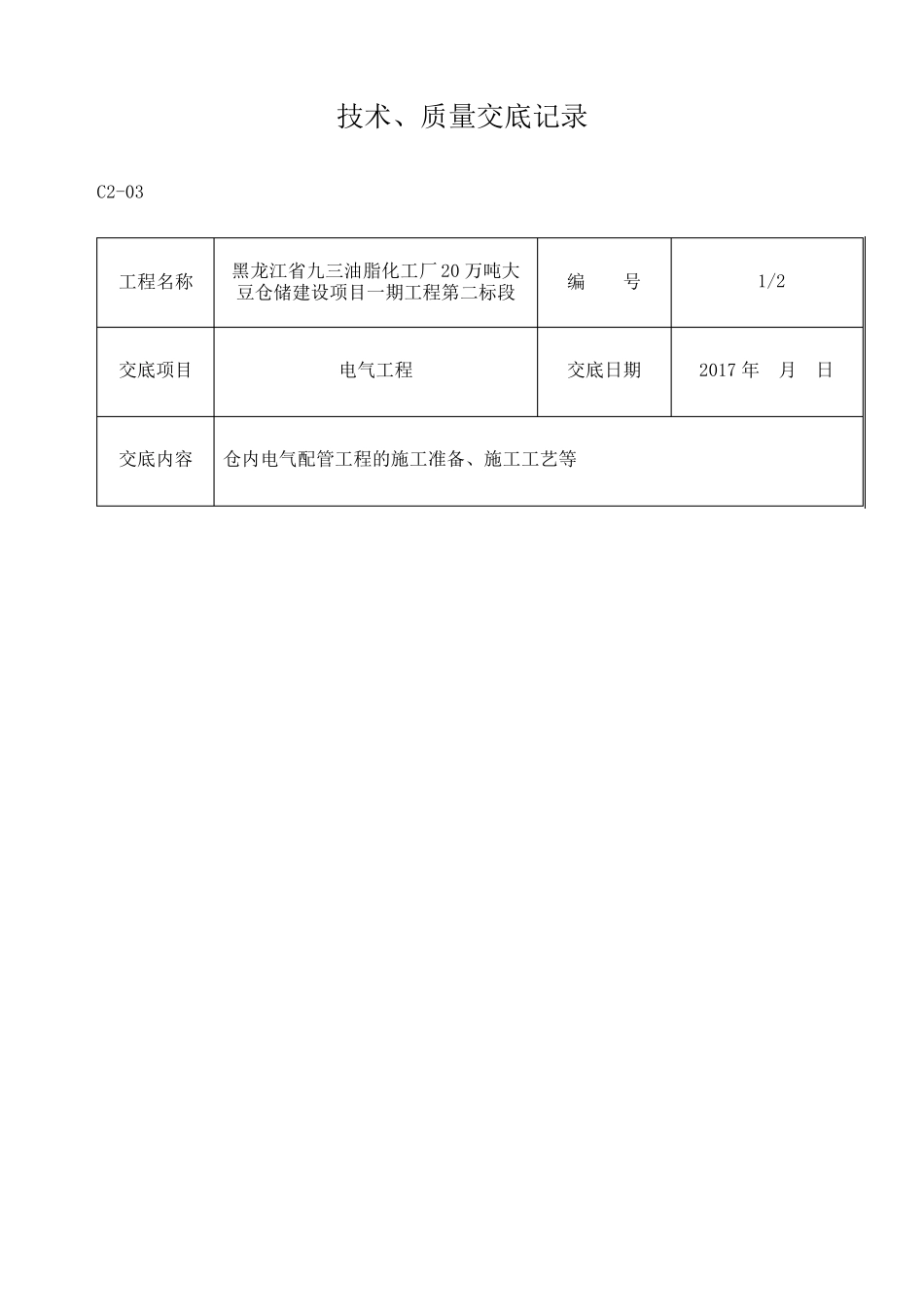

技术、质量交底记录 C2-03 工程名称 黑龙江省九三油脂化工厂 20 万吨大豆仓储建设项目一期工程第二标段 编 号 1/2 交底项目 电气工程 交底日期 2017 年 月 日 交底内容 仓内电气配管工程的施工准备、施工工艺等 一、施工准备 （一）材料要求 焊接钢管及JDG 管及镀锌钢管壁厚均匀，焊缝均匀，无劈开、砂眼、棱刺和凹扁现象，直接、盒接、护口、接线盒、开关盒、灯头盒等均应符合要求，并有合格证及检测报告。 （二）主要材料 弯管器、开孔器、压力案子、套丝机、手锤、钢锯、圆锉、扁锉、手电钻、台钻、高凳、人字梯、盒尺、粉笔、砂轮锯、及一些电工常用工具。 （三）作业条件 ⒈ 主体结构已完工，根据施工图尺寸位置配合施工。 ⒉ 材料已到施工现场并验收合格。 ⒊ 施工临时水、电以到位，具备施工的一切条件。 二、施工工艺 工艺流程：弯管、切管、测定线箱盒位置→开槽→箱盒固定→管路连接→管路保护 ⒈ 暗配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙内或混凝土地面内的管子距表面的净距不应小于15mm.。 ⒉ 根据设计图和现场情 况 加 工好 各 种 盒、箱、管弯。电线管揻 弯采 用冷 弯法 ，一般 管处应平 齐 歪 斜 ，刮 锉光 滑 ，无毛 刺。 ⒊ 以土建弹出的水平线或轴线为基准，根据设计图要求先将清水隔墙的石膏板拆掉，确定箱、盒实际尺寸位置，并将盒、箱固定牢固。拆除石膏板时具体操作如下：外层按宽度1.2 米，里层为宽度 0.4 米，外层拆除高度比接线盒高 0.4 米，里层拆除高度比接线盒高0.2 米。 ⒋ 管路沿地面垫层敷设时用焊接钢管，管箍焊接连接，不得有漏焊及夹渣咬肉现象。管路超过下列长度，应加装接线盒，其位置应便于穿线:无弯时；30 米：有一弯时，20 米：有两弯时，15 米：有三弯时，8 米。盒、箱开孔应整齐并与管径相吻合，要求一管一孔，不得开长孔，管口入盒、箱，严禁管口与敲落孔焊接，管口露出盒、箱应不大于 3mm，有锁紧螺母的与锁紧螺母平，露出锁紧落母的丝扣为 2－3 扣。 ⒌吊顶安装的管路施工： 根据装修图纸的电气点位布置图将接线盒固定牢固后敷管，安装的JDG 管路连接时要使用直接，在接管前要抹上导电膏后须把连接件上的顶丝全部拧到位，接线盒位置要正确，管路固定采 用支 架 、吊架 。管路固定的间 距 在1000-15000mm 之 间 ，在管路进 盒处 及弯曲 部位两端150-300mm 处 加吊杆 及固定，末 端 的灯 ...
