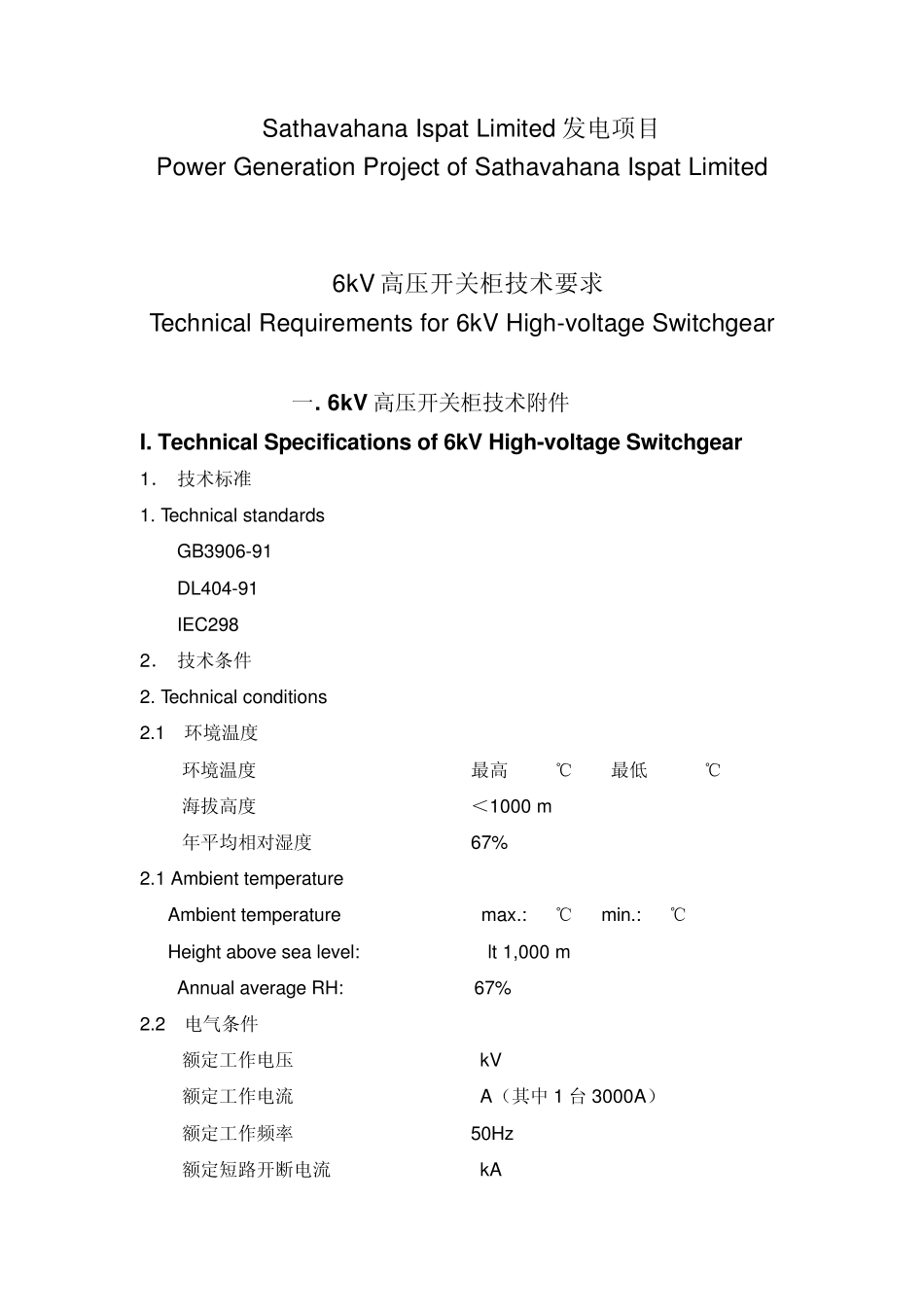

Sathavahana Ispat Limited 发电项目 Power Generation Project of Sathavahana Ispat Limited 6kV 高压开关柜技术要求 Technical Requirements for 6kV High-voltage Switchgear 一. 6kV 高压开关柜技术附件 I. Technical Specifications of 6kV High-voltage Sw itchgear 1． 技术标准 1. Technical standards GB3906-91 DL404-91 IEC298 2． 技术条件 2. Technical conditions 2.1 环境温度 环境温度 最高 ℃ 最低 ℃ 海拔高度 ＜1000 m 年平均相对湿度 67% 2.1 Ambient temperature Ambient temperature max.: ℃ min.: ℃ Height above sea level: <1,000 m Annual average RH: 67% 2.2 电气条件 额定工作电压 kV 额定工作电流 A（其中 1 台 3000A） 额定工作频率 50Hz 额定短路开断电流 kA 4 秒热稳定电流值 kA 中性点接地方式 中性点不接地 2.2 Electrical conditions Rated working voltage kV Rated working current A (3,000A for 1 set) Rated working frequency 50Hz Rated short-circuit breaking current kA 4s thermal stability current kA Neutral point grounding type N/A 3． 柜型及元器件 3. Cabinet type and components 3.1 开关柜型号 中置式高压开关柜（KYN28A- 台（见图纸） 防护等级 IP30 颜色： 双方以色标确定 3.1 Switchgear model Middle-built high-voltage switchgear (KYN28A- set(s) (see the drawings) Protection level IP30 Color: To be determined by both parties based on the color code 3.2 母线 3.2 Busbar 3.3 断路器 型号 额定工作电压 kV 额定工作电流 A 额定开断电流 kA 额定关合电流 kA 额定动稳定电流 kA 4 秒热稳定电流 kA 断路器操作机构 弹操 分合闸电源 220 V DC 3.3 Breaker Model Rated working voltage kV Rated working current A Rated breaking current kA Rated making current kA Rated dynamic stability current kA 4S thermal stability current kA Breaker operating mechanism Spring-operated Opening/Closing power 220V DC 技术要求：Technical requirements: 1） 机械寿命达10000 次 2） 采用陶瓷真空灭弧室，铜铬触...
