电气控制与PLC应用技术02第2版第二章习题答案

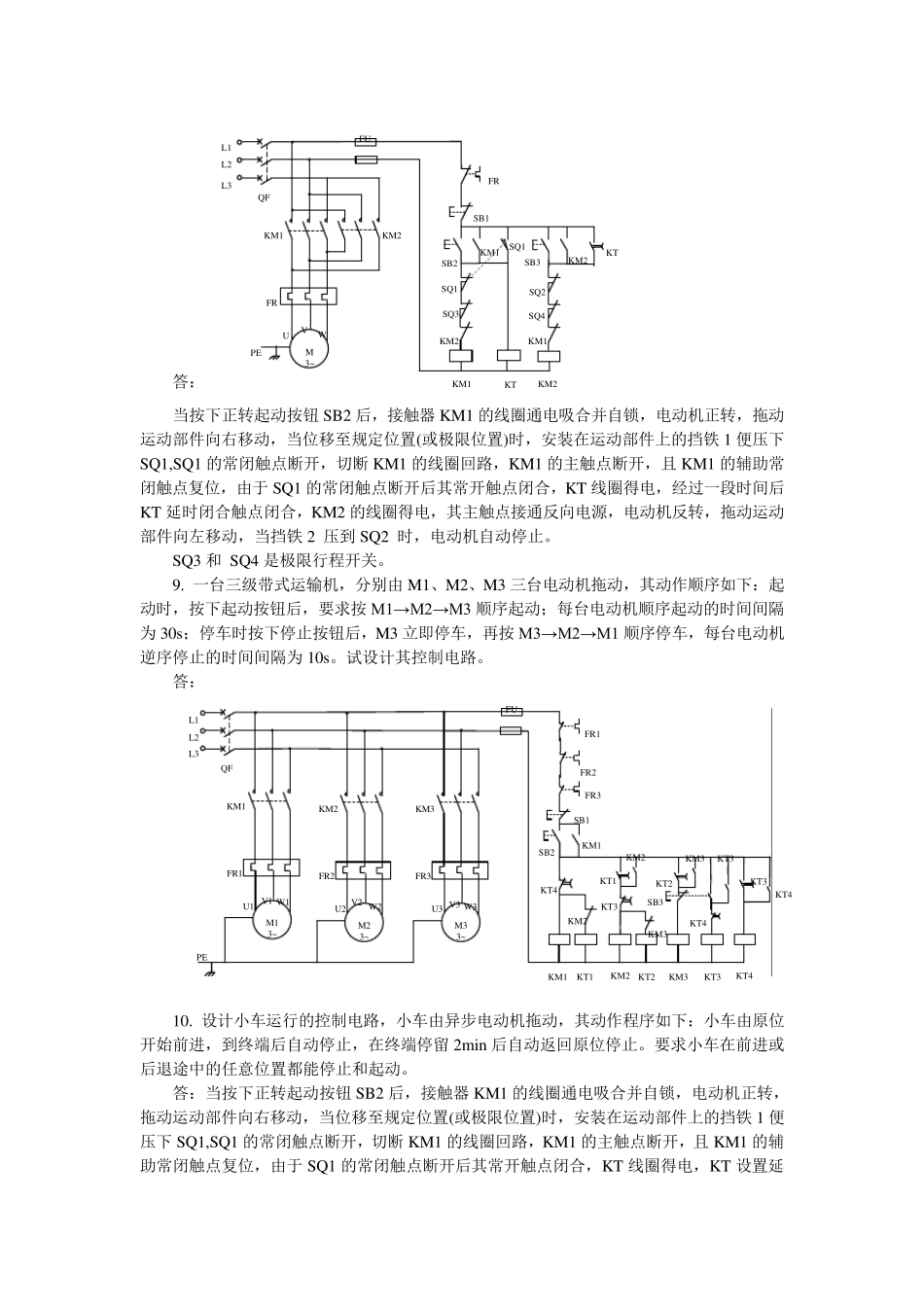

第二章 习题与思考题参考答案 1. 电气图中，SB、SQ、FU、KM、KA、KT 分别是什么电气元件的文字符号? 答：SB-控制按钮；SQ-行程开关；FU-熔断器；KM-接触器；KA-中间继电器；KT-时间继电器。 2. 说明“自锁”控制电路与“点动”控制电路的区别，“自锁”控制电路与“互锁” 控制电路的区别。 答：依靠接触器自身辅助触点而使其线圈保持通电的现象称为自锁，起自锁作用的辅助触点称为自锁触点。“一按（点）就动，一松（放）就停”的电路称为点动控制电路。 点动电路为“一按（点）就动，一松（放）就停”，不需要自锁触点，因短时工作，电路中可不设热继电器作过载保护；而自锁电路需要在起动按钮的两端并联自锁触点，在按下起动按钮并松开后，依靠自锁触点（接触器自身的辅助常开触点）接通电路，因电路工作时间较长，需要设热继电器作过载保护。 自锁是接触器（或其他电磁式电器）把自身常开辅助触点并接在起动按钮的两端，其作用是松开起动按钮后通过该常开辅助触点保持线圈通电。 互锁是把两个接触器的常闭辅助触点分别串接在对方接触器线圈的电路中以达到相互制约的作用。即其中任一接触器线圈先通电吸合，另一接触器线圈就无法得电吸合。 3. 什么叫减压起动?常用的减压起动方法有哪几种? 答：减压起动：利用起动设备将电源电压适当降低后加到电机定子绕组上起动，以减小起动电流，待电机转速升高后再将电压恢复至额定值的起动方法称为降压起动。 笼型异步电动机常用的减压起动方法有：定子绕组串电阻减压起动、星-三角减压起动、自耦变压器减压起动、延边三角形减压起动和使用软起动器起动等方法。 绕线转子异步电动机减压起动方法主要有转子绕组串电阻减压起动方法。 4. 电动机在什么情况下应采用减压起动?定子绕组为星形联结的三相异步电动机能否用星-三角减压起动?为什么? 答：当电动机容量大于 10kW 以上通常采用降压起动。正常运行时定子绕组为三角形联结的笼型异步电动机，可采用星-三角减压起动方法来限制起动电流。 定子绕组为星形联结的三相异步电动机不能否用星-三角减压起动，因为星接电动机绕组的额定电压为 220V，当变为三角形联结时，加在绕组上的电压为 380V，超过了绕组所能承受的电压值，时间一长绕组将发热而烧毁。 5. 什么是反接制动?什么是能耗制动?各有什么特点及适应什么场合? 答：反接制动是利用改变电动机电源相序，使定子绕组产生的旋转磁场与转子惯性旋转方向相反，因而产生制动作用的...
