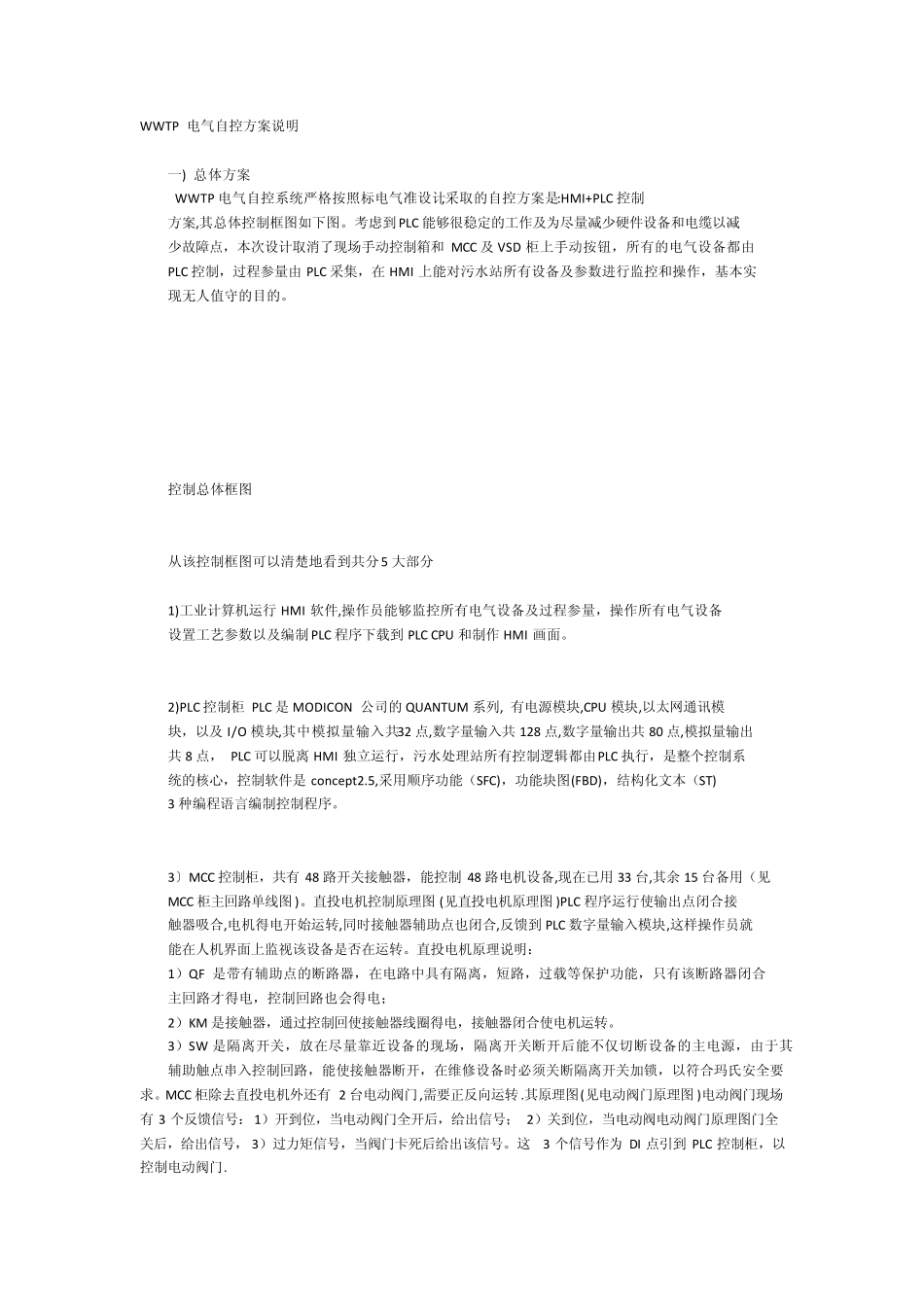

WWTP 电气自控方案说明 一) 总体方案 WWTP 电气自控系统严格按照标电气准设计,采取的自控方案是:HMI+PLC 控制 方案,其总体控制框图如下图。考虑到PLC 能够很稳定的工作及为尽量减少硬件设备和电缆以减 少故障点，本次设计取消了现场手动控制箱和 MCC 及 VSD 柜上手动按钮，所有的电气设备都由 PLC 控制，过程参量由 PLC 采集，在 HMI 上能对污水站所有设备及参数进行监控和操作，基本实 现无人值守的目的。 控制总体框图 从该控制框图可以清楚地看到共分5 大部分 1)工业计算机运行 HMI 软件,操作员能够监控所有电气设备及过程参量，操作所有电气设备 设置工艺参数以及编制PLC 程序下载到 PLC CPU 和制作 HMI 画面。 2)PLC 控制柜 PLC 是MODICON 公司的QUANTUM 系列, 有电源模块,CPU 模块,以太网通讯模 块，以及 I/O 模块,其中模拟量输入共32 点,数字量输入共 128 点,数字量输出共 80 点,模拟量输出 共 8 点， PLC 可以脱离 HMI 独立运行，污水处理站所有控制逻辑都由PLC 执行，是整个控制系 统的核心，控制软件是concept2.5,采用顺序功能（SFC)，功能块图(FBD)，结构化文本（ST) 3 种编程语言编制控制程序。 3〕MCC 控制柜，共有 48 路开关接触器，能控制48 路电机设备,现在已用 33 台,其余 15 台备用（见 MCC 柜主回路单线图)。直投电机控制原理图(见直投电机原理图)PLC 程序运行使输出点闭合接 触器吸合,电机得电开始运转,同时接触器辅助点也闭合,反馈到 PLC 数字量输入模块,这样操作员就 能在人机界面上监视该设备是否在运转。直投电机原理说明： 1）QF 是带有辅助点的断路器，在电路中具有隔离，短路，过载等保护功能，只有该断路器闭合 主回路才得电，控制回路也会得电； 2）KM 是接触器，通过控制回使接触器线圈得电，接触器闭合使电机运转。 3）SW 是隔离开关，放在尽量靠近设备的现场，隔离开关断开后能不仅切断设备的主电源，由于其 辅助触点串入控制回路，能使接触器断开，在维修设备时必须关断隔离开关加锁，以符合玛氏安全要求。MCC 柜除去直投电机外还有 2 台电动阀门,需要正反向运转 .其原理图(见电动阀门原理图)电动阀门现场有 3 个反馈信号：1）开到位，当电动阀门全开后，给出信号； 2）关到位，当电动阀电动阀门原理图门全关后，给出信号， 3）过力矩信号，当阀门卡死后给出该信号。这3 个信号作为 DI 点引到 PLC 控制柜，以...
