电气施工图审查要点

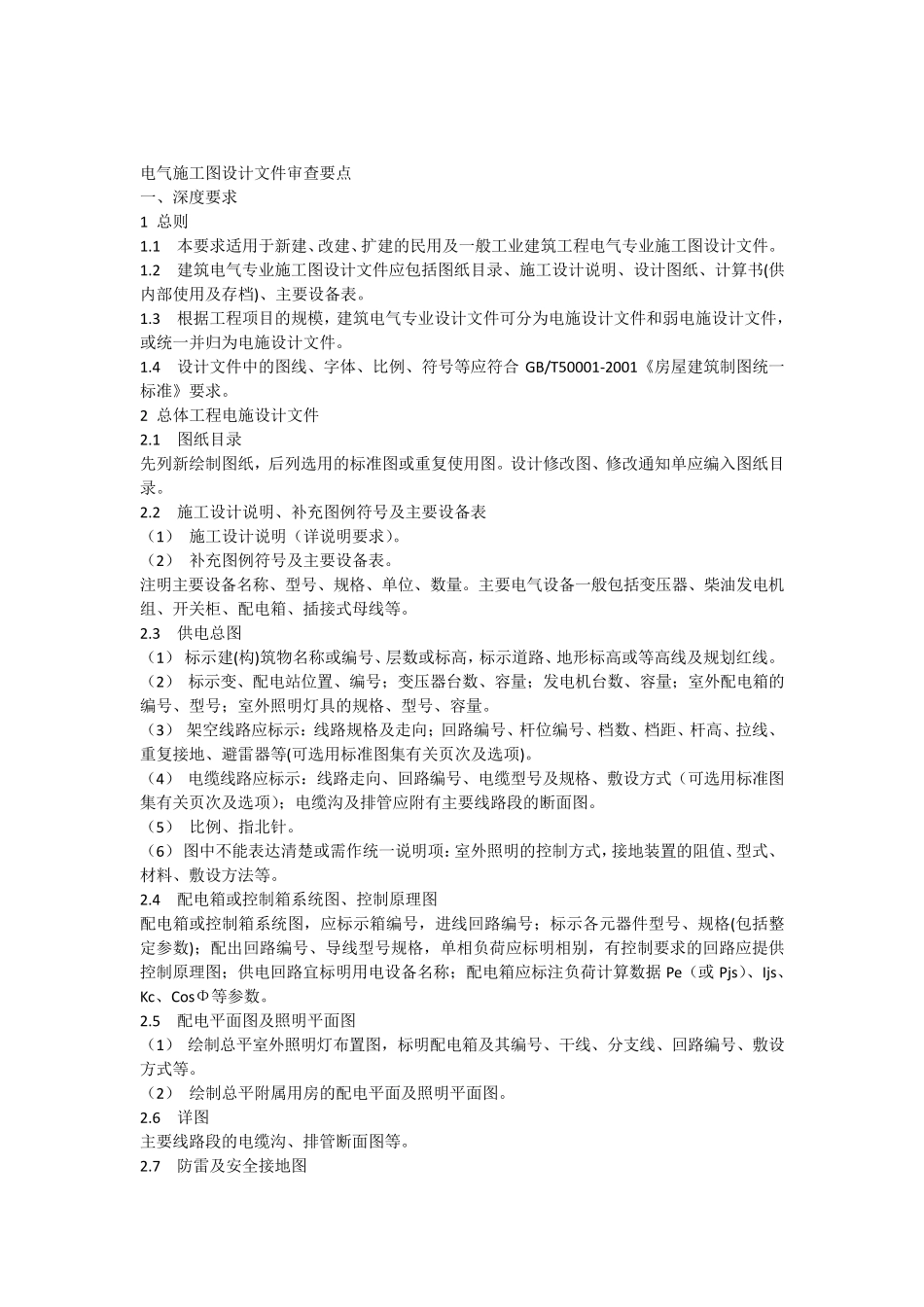

电 气 施 工 图 设 计 文 件 审 查 要 点 一 、 深 度 要 求 1 总 则 1.1 本 要 求 适 用 于 新 建 、改 建 、扩 建 的 民 用 及 一 般 工 业 建 筑 工 程 电 气 专 业 施 工 图 设 计 文 件 。 1.2 建 筑 电 气 专 业 施 工 图 设 计 文 件 应 包 括 图 纸 目 录 、 施 工 设 计 说 明 、 设 计 图 纸 、 计 算 书 (供内 部 使 用 及 存 档 )、 主 要 设 备 表 。 1.3 根 据 工 程 项 目 的 规 模 ， 建 筑 电 气 专 业 设 计 文 件 可 分 为 电 施 设 计 文 件 和 弱 电 施 设 计 文 件 ，或 统 一 并 归 为 电 施 设 计 文 件 。 1.4 设 计 文 件 中 的 图 线 、 字 体 、 比 例 、 符 号 等 应 符 合GB/T50001-2001《 房 屋 建 筑 制 图 统 一标 准 》 要 求 。 2 总 体 工 程 电 施 设 计 文 件 2.1 图 纸 目 录 先 列 新 绘 制 图 纸 ， 后 列 选 用 的 标 准 图 或 重 复 使 用 图 。 设 计 修 改 图 、 修 改 通 知 单 应 编 入 图 纸 目录 。 2.2 施 工 设 计 说 明 、 补 充 图 例 符 号 及 主 要 设 备 表 （ 1） 施 工 设 计 说 明 （ 详 说 明 要 求 ）。 （ 2） 补 充 图 例 符 号 及 主 要 设 备 表 。 注 明 主 要 设 备 名 称 、 型 号 、 规 格 、 单 位 、 数 量 。 主 要 电 气 设 备 一 般 包 括 变 压 器 、 柴 油 发 电 机组 、 开 关 柜 、 配 电 箱 、 插 接式母线 等 。 2.3 供 电 总 图 （ 1） 标 示建 (构)筑 物名 称 或 编 号 、 层数 或 标 高， 标 示道路、 地形标 高或 等 高线 及 规 划红线 。 （ 2） 标 示变 、 配 电 站位 置、 编 号 ；变 压 器 台数 、 容量 ；发 电 机 台数 、 容量 ；室外配 电 箱 的编 号 、 型 号 ；室外照明 灯具的 规 格 、 型 号 、 容量 。 （ 3） 架空线 路应 标 示：线 路规 格 及 走向；回路编 号 、 杆位 编 号 、 档 数 、 档 距、 杆高、 拉线 、重 复 接地、 避雷器 等 (可 选 用 标...
