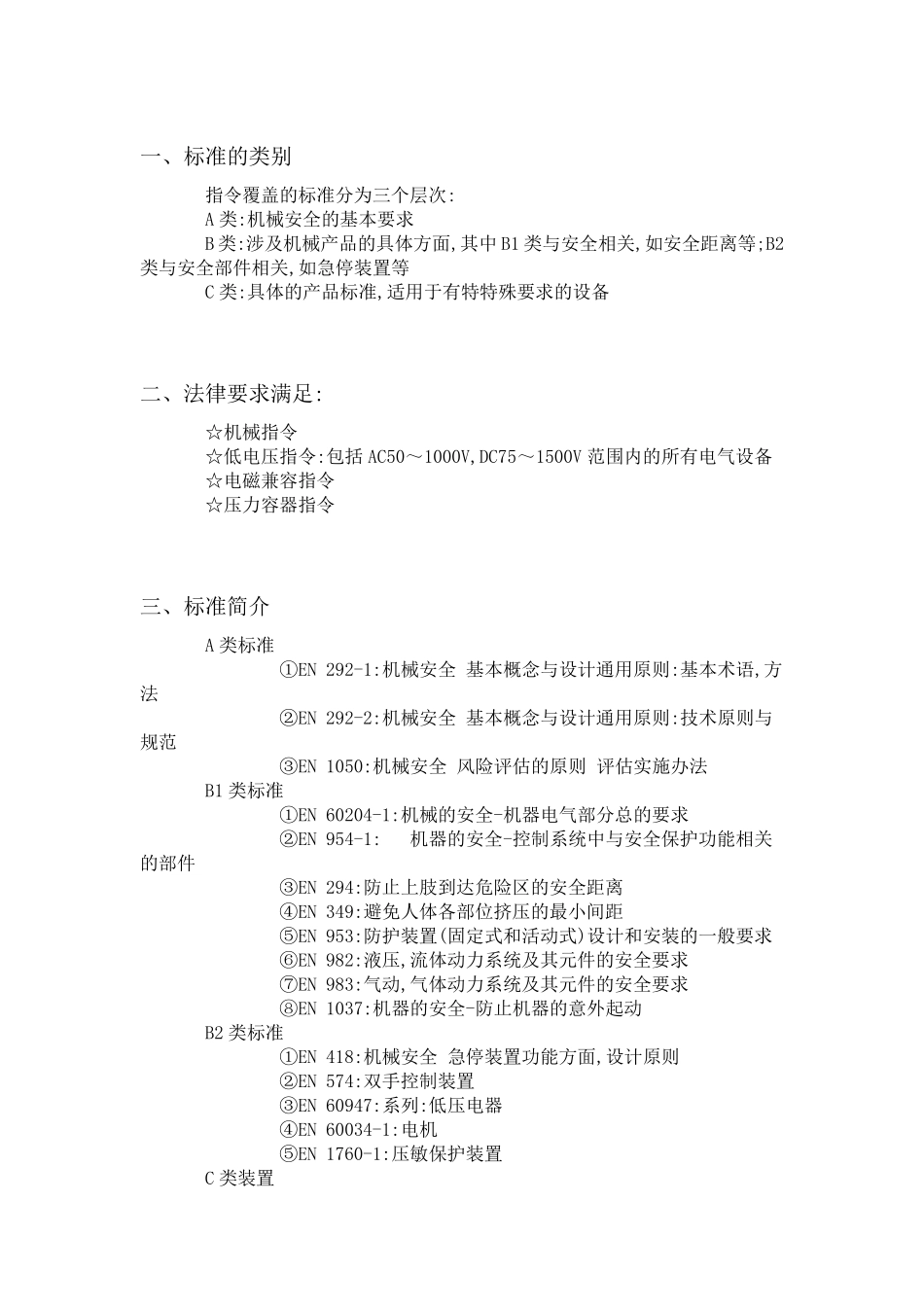

一、标准的类别 指令覆盖的标准分为三个层次: A 类:机械安全的基本要求 B 类:涉及机械产品的具体方面,其中B1 类与安全相关,如安全距离等;B2类与安全部件相关,如急停装置等 C 类:具体的产品标准,适用于有特特殊要求的设备 二、法律要求满足: ☆机械指令 ☆低电压指令:包括AC50～1000V,DC75～1500V 范围内的所有电气设备 ☆电磁兼容指令 ☆压力容器指令 三、标准简介 A 类标准 ①EN 292-1:机械安全 基本概念与设计通用原则:基本术语,方法 ②EN 292-2:机械安全 基本概念与设计通用原则:技术原则与规范 ③EN 1050:机械安全 风险评估的原则 评估实施办法 B1 类标准 ①EN 60204-1:机械的安全-机器电气部分总的要求 ②EN 954-1: 机器的安全-控制系统中与安全保护功能相关的部件 ③EN 294:防止上肢到达危险区的安全距离 ④EN 349:避免人体各部位挤压的最小间距 ⑤EN 953:防护装置(固定式和活动式)设计和安装的一般要求 ⑥EN 982:液压,流体动力系统及其元件的安全要求 ⑦EN 983:气动,气体动力系统及其元件的安全要求 ⑧EN 1037:机器的安全-防止机器的意外起动 B2 类标准 ①EN 418:机械安全 急停装置功能方面,设计原则 ②EN 574:双手控制装置 ③EN 60947:系列:低压电器 ④EN 60034-1:电机 ⑤EN 1760-1:压敏保护装置 C 类装置 ①EN ISO 10472-系列-机器的安全-工业洗衣机安全要求 ②EN 1010-系列:机器的安全-印刷机械的设计和结构的技术安全要求 四、EN60204-1 机器电气部分总的要求 1.铭牌(marking plate) 在机器的铭牌上至少要包含以下内容:制造商,产地;产品型号,产品系列型号;额定电压,频率,相数;满负荷电流;过流保护装置的设定电流;所对应的线路图编号;总重量;认证标志(CE). …… …… 5.1 外部电源连接和进线端子 5.1.1 一般而言,一台机器允许一个电源连接;(建议) 5.1.2 外部电源线直接接在总开关的进线端子上,或接在独立的进线端子上; 5.1.3 进线端子要可靠地防护起来,防止触电(IP2X) 5.1.4 进线端子上要清晰地标示(如 L1,L2,L3,N) 5.1.5 进线端子的附近处,要提供连接外部保护接地系统的接地端子; 5.1.6 外部接地端子要有"PE"标示 5.1.7 进线端子要有危险电压标记. 5.2 电源-分离装置(有以下5 种形式) 5.2.1 开关-断路器,负荷隔离开关(如凸轮开关),满足IEC60947-3 要求. 5.2.2 断路器,满足IEC60947-3 要求 5.2.3 空气断路器,满足IEC60947-2 的...
