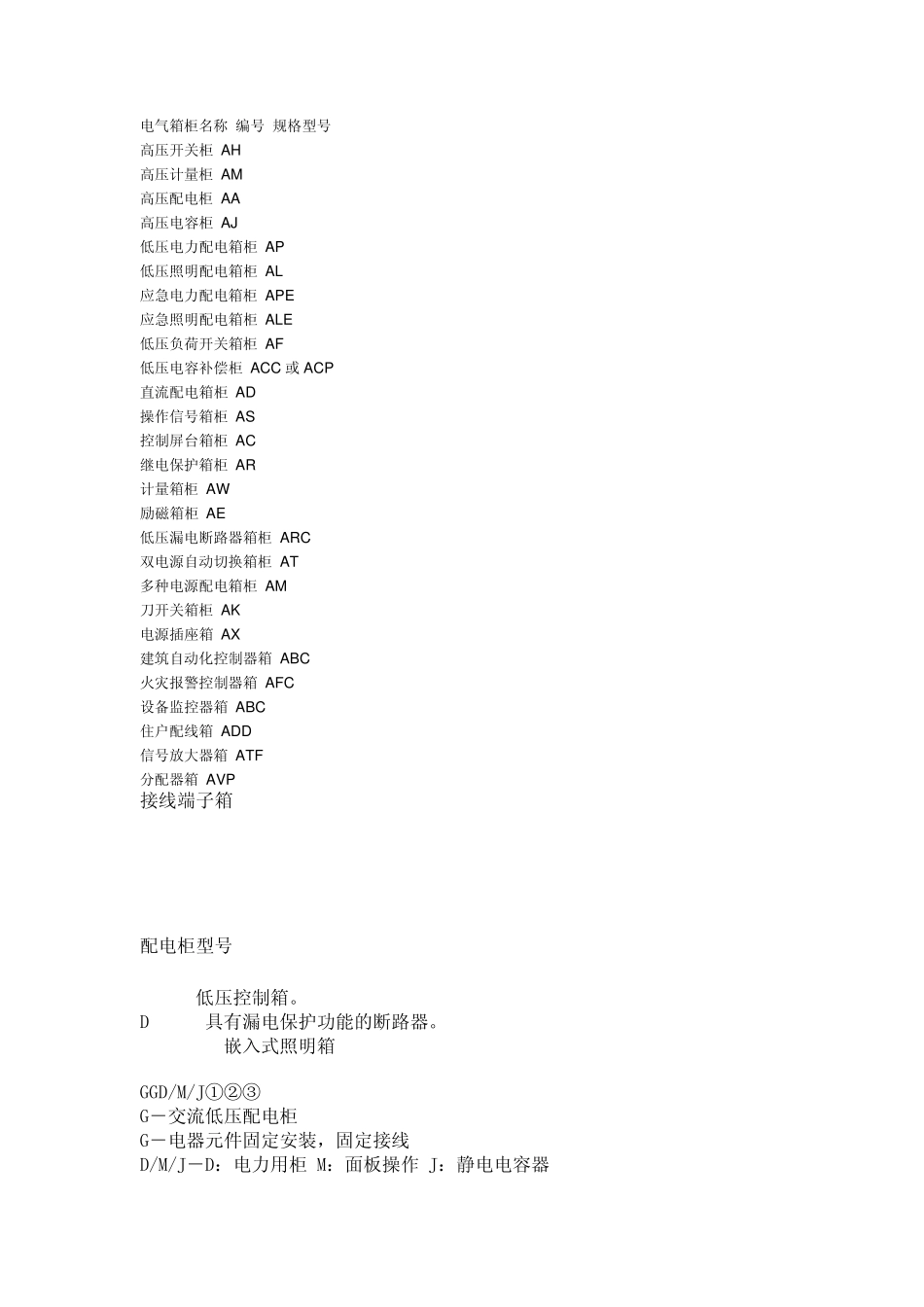

电气箱柜名称 编号 规格型号 高压开关柜 AH 高压计量柜 AM 高压配电柜 AA 高压电容柜 AJ 低压电力配电箱柜 AP 低压照明配电箱柜 AL 应急电力配电箱柜 APE 应急照明配电箱柜 ALE 低压负荷开关箱柜 AF 低压电容补偿柜 ACC 或ACP 直流配电箱柜 AD 操作信号箱柜 AS 控制屏台箱柜 AC 继电保护箱柜 AR 计量箱柜 AW 励磁箱柜 AE 低压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT 多种电源配电箱柜 AM 刀开关箱柜 AK 电源插座箱 AX 建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC 设备监控器箱 ABC 住户配线箱 ADD 信号放大器箱 ATF 分配器箱 AVP 接线端子箱 AXT 配电柜型号 2008-03-04 15:59 XL21--低压控制箱。 DZ15L--具有漏电保护功能的断路器。 PZ30-20--嵌入式照明箱 GGD/M/J①②③ G－交流低压配电柜 G－电器元件固定安装，固定接线 D/M/J－D：电力用柜 M：面板操作 J：静电电容器 ①－设计序号：1.分断能力为15kA；2.分断能力为30kA；3.分断能力为50kA ②－主电路方案代号 ③－辅助电路方案代号 PGL □—□ P－低压开启式配电柜 G－电器元件固定安装，固定接线 L－动力用 前面□－设计序号 后面□－主电路方案号 PGL1型为15KA（有效值），PGL2型为30KA（有效值）； 现在 PGL 已基本不用了，动力大部分采用 GGD了。 Y JV -4X 95+1X 50-S100-FC 这个标注有些问题，应该是这样的：Y JV -4X 95+1X 50-SC100-FC 其中 Y JV 为交联聚乙烯绝缘电力电缆，电缆内有 4 颗 95 平方的芯线，按照规范有一红一绿一黄一蓝（但是许多地电缆厂家不执行施工质量规范的要求，而是遵从电缆制作生产规范，所以许多的电缆不是蓝色而是褐色的），1 颗黄绿相间的花线，穿 SC 普通焊管（也有按照别的规定解释为镀锌钢管的）FC 埋地敷设。 断路器型号 目前我国断路器型号根据国家技术标准的规定，一般由文字符号和数字按以下方式组成。其代表意 义 为： ①—产品 字母 代号，用下列 字母 表示 ：S—少 油 断路器；D—多油 断路器；K—空气 断路器；L—六 氟 化 硫 断 路器；Z—真 空 断路器；Q—产气 断路器；C—磁 吹 断路器。 ②—装置 地点 代号；N—户 内，W—户 外 。 ③—设计系 列 顺 序号；以数字1、 2、 3„ „ 表示 。 ④ —额 定电压，KV。 ⑤ —其它 补 充 工作特 性 标志 ，G—改 进 型，F—分...
