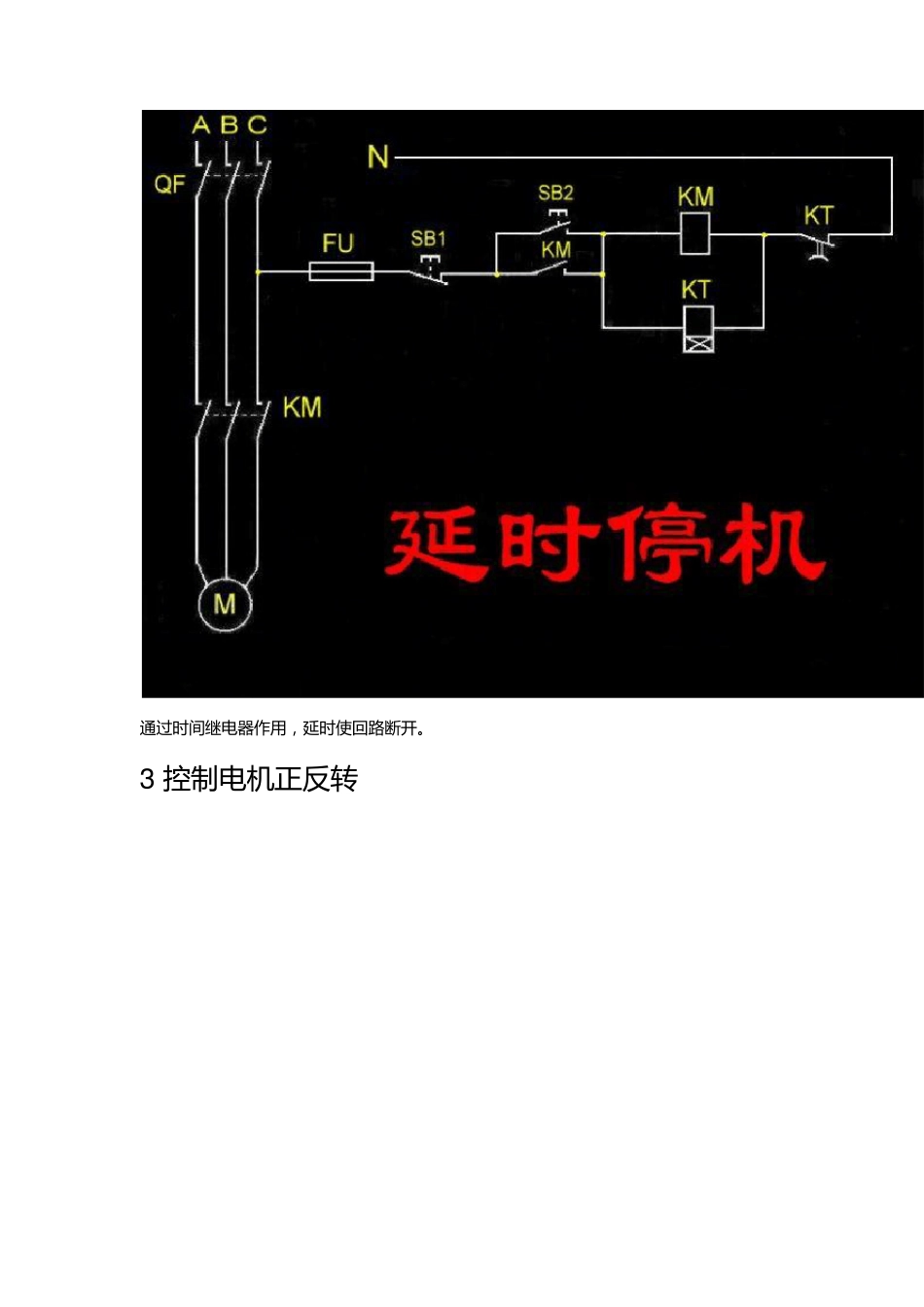

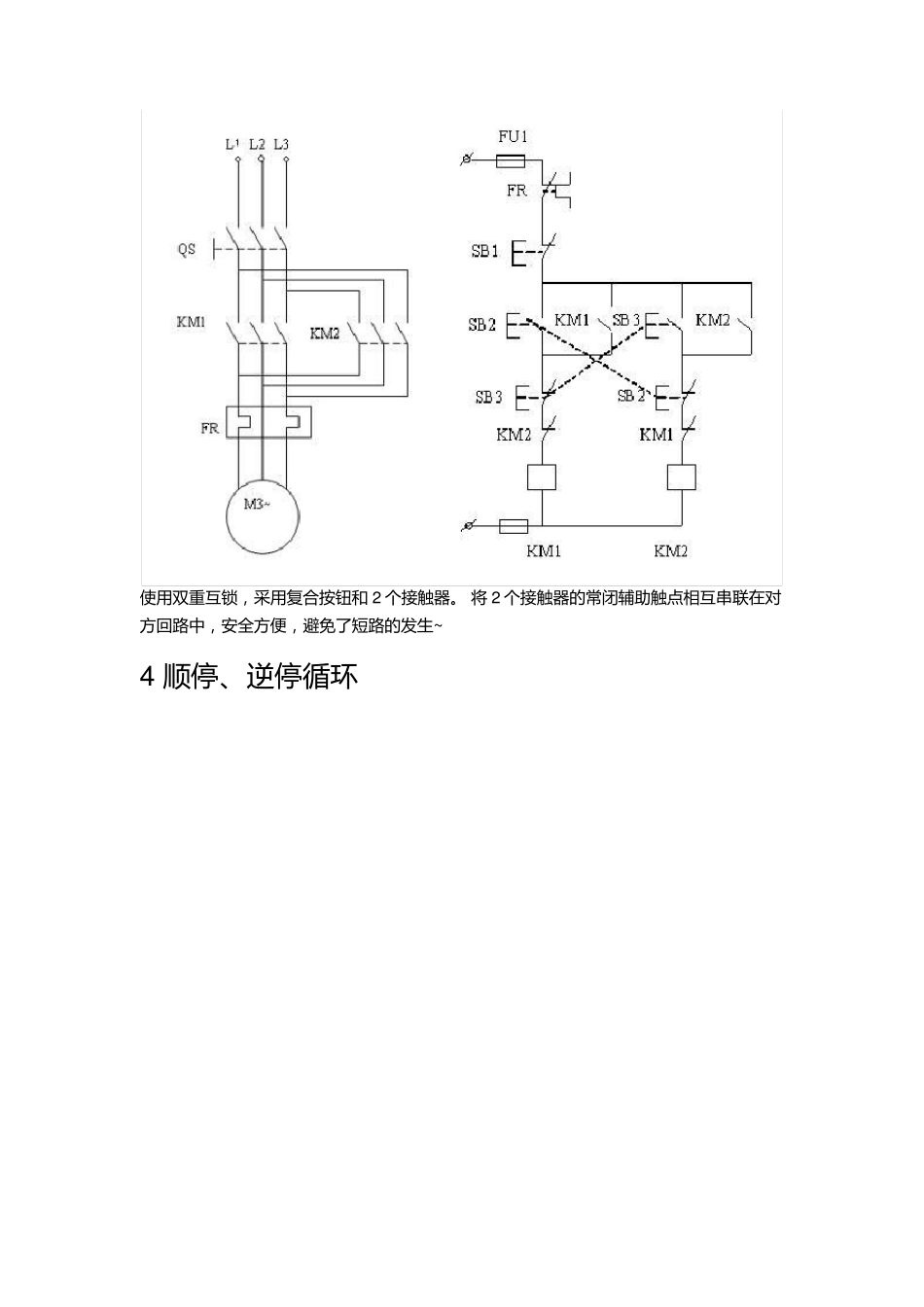

1.基 本 的 直 接 启 动 控 制 线 路 按 下 启 动 按 钮 ， KM 线 圈 得 电 ,KM 常 开 辅 助 触 点 自 锁 ， 绿 灯 亮 ， 电 机 运 行 ； 按 下 停 止 按 钮 ， KM 线 圈 失 点 ， 辅 助 触 点 复 位 ， 红 灯 亮 ， 电 机 停 止 。 2 直 接 启 动 ， 延时停 止 通 过 时 间 继 电 器 作 用 ， 延 时 使 回 路 断 开 。 3 控制电 机正反转 使 用 双 重 互 锁 ， 采 用 复 合 按 钮 和 2 个 接 触 器 。 将 2 个 接 触 器 的 常 闭 辅 助 触 点 相 互 串 联 在 对方 回 路 中 ， 安 全 方 便 ， 避 免 了 短 路 的 发 生 ~ 4 顺 停 、逆停 循环 5 电 机 轮 流 循 环 启 动 6 三台电机轮流循环 7 单 按 钮 控 制 电 机 启 动 停止 8 时 间 继 电 器 控 制双速电 机 9 定 子 串电阻降压启动 这 个 不 太 常 用 ！ 1 0 延 边 三角形降压启动 这 个 知 道 就 行 1 1 星 三角降压启动 照 片 名 称 ： 星 三角降压启动实物接线图 照 片 名 称 ： 星 三角 照 片 名 称 ： 星 三 角 启 动 控 制 线 路 图 照 片 名 称 ： 星 三 角 （ 这 个 很 重 要 ， 也 和 简 单 ， 也 很 实 用 的 降 压 启 动 ， 一 般 电 机 大 于 7 .5 千 瓦 ， 为 了 保 护 电 压网 就 应 该 采 取 降 压 的 方 式 。） 12 自 耦 降 压 这 也 是 很 使 用 的 降 压 启 动 控 制 线 路 。一般大于 40 千瓦的 电机使 用 。 电气自 动 化专业的 同学，大家好好学，有机会也 实践一下，效果肯定不错~
