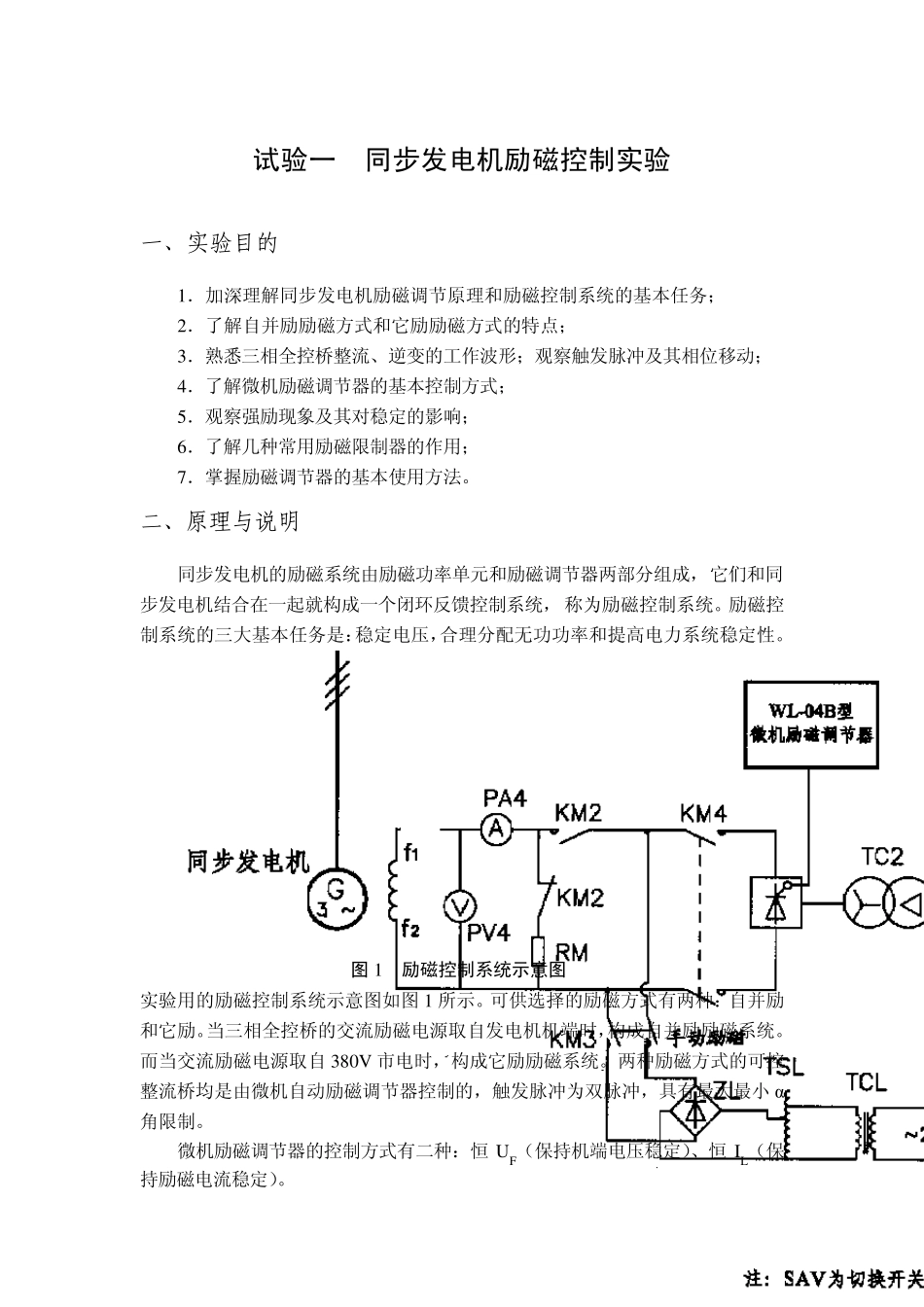

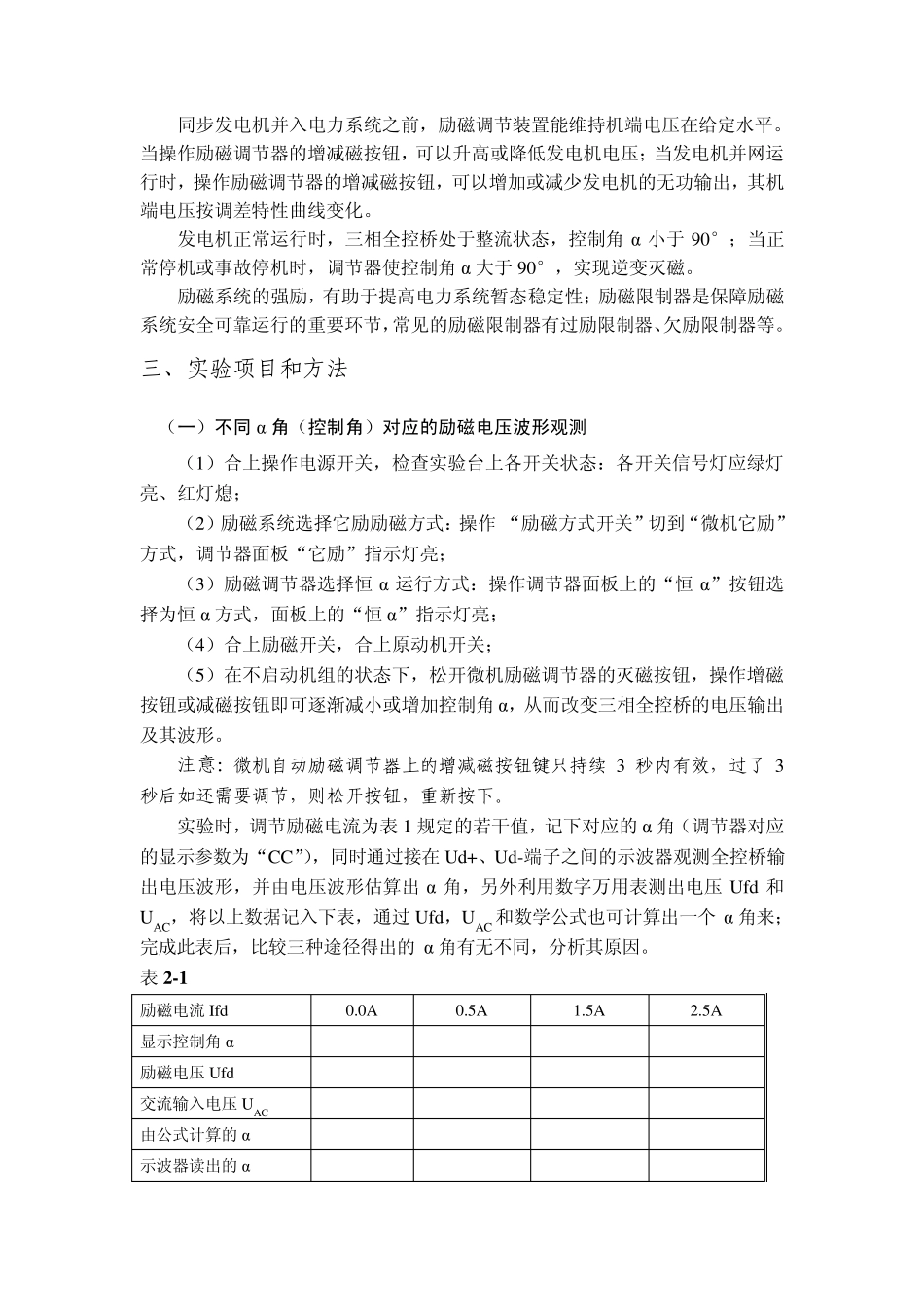

试验一 同步发电机励磁控制实验 一、实验目的 1．加深理解同步发电机励磁调节原理和励磁控制系统的基本任务； 2．了解自并励励磁方式和它励励磁方式的特点； 3．熟悉三相全控桥整流、逆变的工作波形；观察触发脉冲及其相位移动； 4．了解微机励磁调节器的基本控制方式； 5．观察强励现象及其对稳定的影响； 6．了解几种常用励磁限制器的作用； 7．掌握励磁调节器的基本使用方法。 二、原理与说明 同步发电机的励磁系统由励磁功率单元和励磁调节器两部分组成，它们和同步发电机结合在一起就构成一个闭环反馈控制系统， 称为励磁控制系统。励磁控制系统的三大基本任务是：稳定电压，合理分配无功功率和提高电力系统稳定性。 实验用的励磁控制系统示意图如图 1 所示。可供选择的励磁方式有两种：自并励和它励。当三相全控桥的交流励磁电源取自发电机机端时，构成自并励励磁系统。而当交流励磁电源取自380V 市电时，构成它励励磁系统。两种励磁方式的可控整流桥均是由微机自动励磁调节器控制的，触发脉冲为双脉冲，具有最大最小 α角限制。 微机励磁调节器的控制方式有二种：恒 U F（保持机端电压稳定）、恒 IL（保持励磁电流稳定）。 图 1 励磁控制系统示意图 同步发电机并入电力系统之前，励磁调节装置能维持机端电压在给定水平。当操作励磁调节器的增减磁按钮，可以升高或降低发电机电压；当发电机并网运行时，操作励磁调节器的增减磁按钮，可以增加或减少发电机的无功输出，其机端电压按调差特性曲线变化。 发电机正常运行时，三相全控桥处于整流状态，控制角α 小于90°；当正常停机或事故停机时，调节器使控制角α 大于90°，实现逆变灭磁。 励磁系统的强励，有助于提高电力系统暂态稳定性；励磁限制器是保障励磁系统安全可靠运行的重要环节，常见的励磁限制器有过励限制器、欠励限制器等。 三、实验项目和方法 （一）不同 α 角（控制角）对应的励磁电压波形观测 （1）合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄； （2）励磁系统选择它励励磁方式：操作 “励磁方式开关”切到“微机它励”方式，调节器面板“它励”指示灯亮； （3）励磁调节器选择恒 α 运行方式：操作调节器面板上的“恒 α”按钮选择为恒 α 方式，面板上的“恒 α”指示灯亮； （4）合上励磁开关，合上原动机开关； （5）在不启动机组的状态下，松开微机励磁调节器的灭磁按钮，操作增磁按钮或减...
