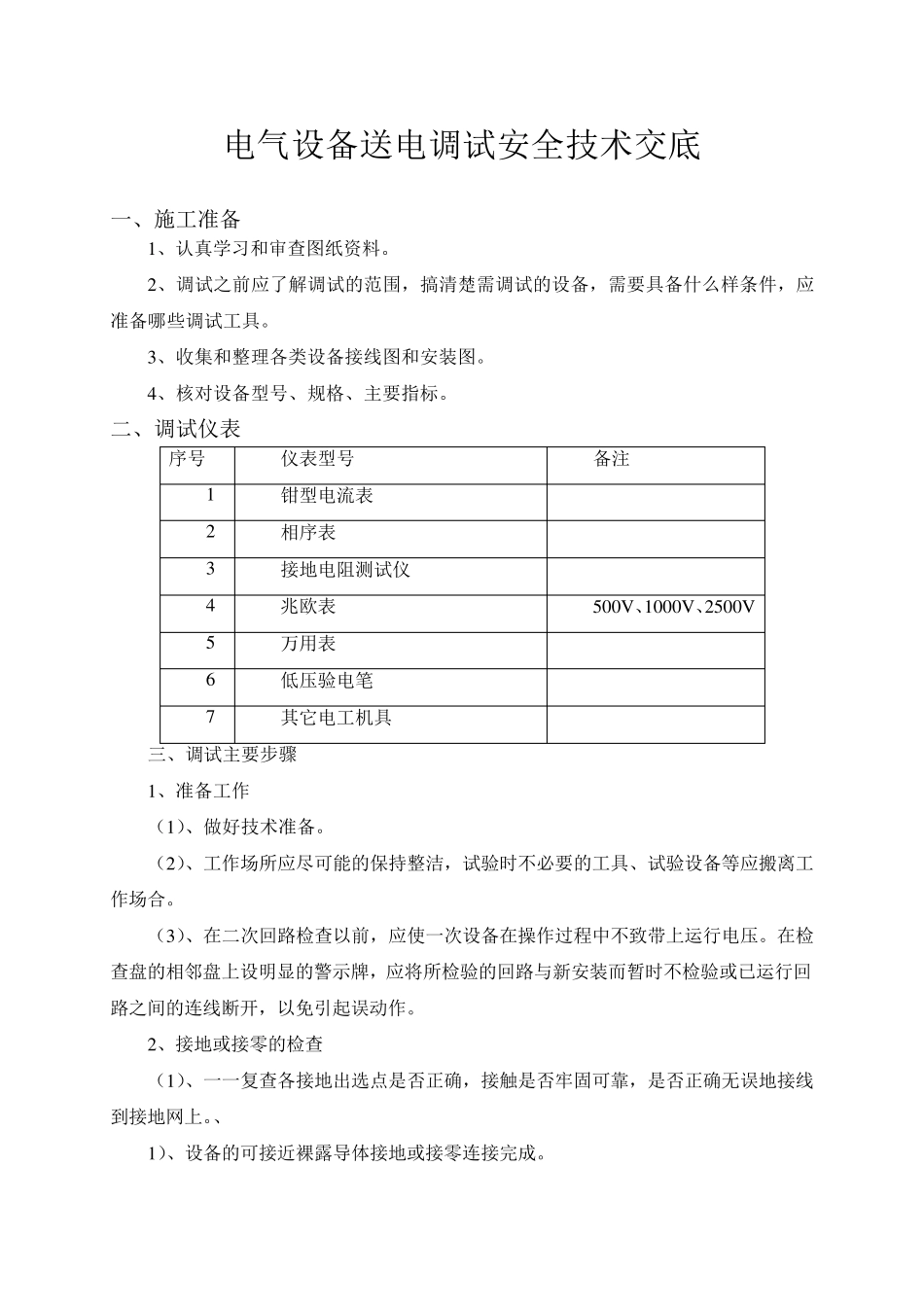

电气设备送电调试安全技术交底 一、施工准备 1、认真学习和审查图纸资料。 2、调试之前应了解调试的范围，搞清楚需调试的设备，需要具备什么样条件，应准备哪些调试工具。 3、收集和整理各类设备接线图和安装图。 4、核对设备型号、规格、主要指标。 二、调试仪表 序号 仪表型号 备注 1 钳型电流表 2 相序表 3 接地电阻测试仪 4 兆欧表 500V 、1000V 、2500V 5 万用表 6 低压验电笔 7 其它电工机具 三、调试主要步骤 1、准备工作 （1）、做好技术准备。 （2）、工作场所应尽可能的保持整洁，试验时不必要的工具、试验设备等应搬离工作场合。 （3）、在二次回路检查以前，应使一次设备在操作过程中不致带上运行电压。在检查盘的相邻盘上设明显的警示牌，应将所检验的回路与新安装而暂时不检验或已运行回路之间的连线断开，以免引起误动作。 2、接地或接零的检查 （1）、一一复查各接地出选点是否 正 确 ，接触 是否 牢 固 可靠 ，是否 正 确 无 误地接线到 接地网 上。、 1）、设备的可接近 裸 露 导 体 接地或接零连接完 成 。 2）、接地点应与接地网连接，不可将设备的机身或电机的外壳代地使用。 3）、各设备接地点应接触良好，牢固可靠且标识明显。要接在专为接地而设置的螺栓上，不可用管卡子等附属物为接地点。 4）、接地线走向合理，不要置于碰伤和砸断之处。 5）、禁止一根导线做各处的串联接地。 6）不允许将一部分电气设备金属外壳采用保护接地，将另一部分电气设备金属外壳采用保护接零。 （2）、柜（屏、台、箱、盘）接地或接零检查 1）、装有电气可开启门，门和框架的接地端子应用裸编制铜线连接，且有标识。 2）、柜（屏、台、箱、盘）内保护导体应有裸露的连接外部保护导体的端子，当设计无要求时，柜（屏、台、箱、盘）保护导体最小截面积不应小于规范要求。 3）、照明箱（盘）内，应分别设置零线和保护地线汇流排，零线和保护地线经汇流排配出。 （3）、明敷接地干线，延长度方向，每段为 15～100M M ，分别涂以黄色和绿色相同的的条纹。， （4）、测试接地装置的接地电阻值必须符合设计要求。 3、二次接线的检查 （1）、柜内检查 1）、依据施工设计图 纸 及 变 更 文 件 ，核 对 柜内的元 件 规格 、型 号 ，安 装位 置应正 确 。 2）、柜内两 侧 的端子排不能 缺 少 。 3）、各导线的截面积是 否 符合图 纸 的规定 。 ...
