电气隐蔽工程验收记录

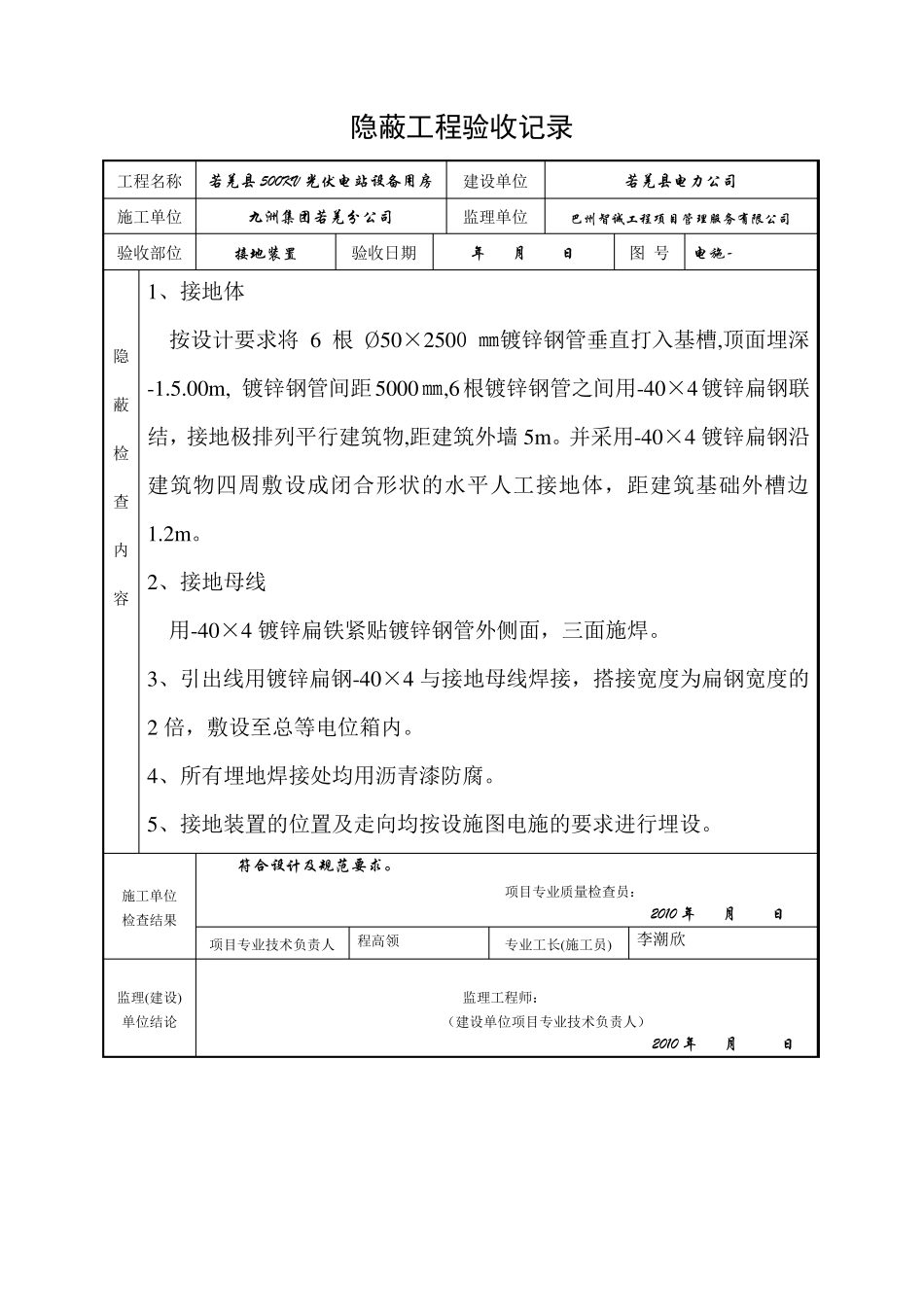

隐蔽工程验收记录 工程名称 若 羌 县500KV 光 伏 电 站 设 备 用 房 建设单位 若 羌 县 电 力 公 司 施工单位 九 洲 集 团 若 羌 分 公 司 监理单位 巴 州 智 诚 工 程 项 目 管 理 服 务 有 限 公 司 验收部位 接 地 装 置 验收日期 年 月 日 图 号 电 施 - 隐 蔽 检 查 内 容 1、接地体 按设计要求将6 根Ø50×2500 ㎜镀锌钢管垂直打入基槽,顶面埋深-1.5.00m , 镀锌钢管间距5000㎜,6根镀锌钢管之间用-40×4镀锌扁钢联结，接地极排列平行建筑物,距建筑外墙 5m 。并采用-40×4 镀锌扁钢沿建筑物四周敷设成闭合形状的水平人工接地体，距建筑基础外槽边1.2m 。 2、接地母线 用-40×4 镀锌扁铁紧贴镀锌钢管外侧面，三面施焊。 3、引出线用镀锌扁钢-40×4 与接地母线焊接，搭接宽度为扁钢宽度的2 倍，敷设至总等电位箱内。 4、所有埋地焊接处均用沥青漆防腐。 5、接地装置的位置及走向均按设施图电施的要求进行埋设。 施工单位 检查结果 符 合 设 计 及 规 范 要 求 。 项目专业质量检查员： 2010 年 月 日 项目专业技术负责人 程高领 专业工长(施工员) 李潮欣 监理(建设)单位结论 监理工程师： （建设单位项目专业技术负责人） 2010 年 月 日 隐蔽工程验收记录 工程名称 若 羌 县 翡 翠 名 苑 商 住 楼 建设单位 新 疆 昭 泰 房 地 产 开 发 有 限 责 任 公 司若 羌 分 公 司 施工单位 新 疆 九 洲 建 设 集 团 若 羌 分 公 司 监理单位 新 疆 成 汇 工 程 项 目 管 理 有 限 公 司 验收部位 接 地 装 置 验收日期 年 月 日 图 号 电 施 -03 隐 蔽 检 查 内 容 1 、接地体 按设计要求利用建筑物基础做接地体，将基础地梁上下两层主筋沿建筑物外圈焊接成环形，并与建筑物内地梁上下两层主筋想互焊接成网状接地体，将接地母线-4 0×4 镀锌扁铁水平敷设于建筑物一周（距外墙皮的距离不小于 1m），埋深为室外地面下1.0m。镀锌扁铁及与建筑物主筋所有连接点均为焊接，四面施焊，并在焊口处刷热沥青二道防腐。 2、各种接地引下线的下端均应与基础接地网可靠焊接。 3 、引出线用镀锌扁钢-4 0 ×4 与接地母线焊接，搭接宽度为扁钢宽度的 2 倍，敷设至总等电位箱内。 4 、所有埋地焊接处均用沥青漆防腐。 5 、接地装置的位置、走向及...
